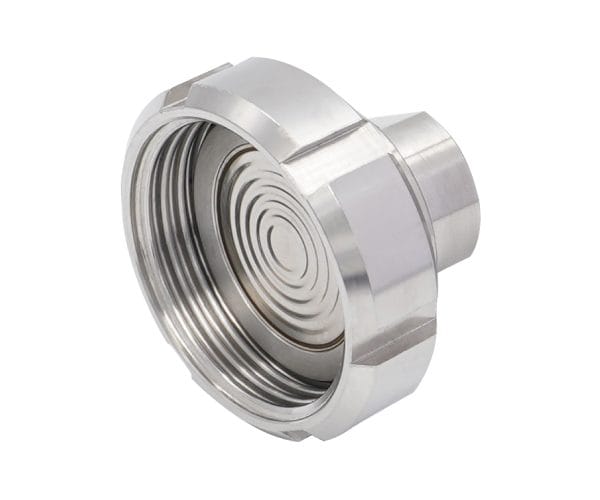

SJ 炘珈儀錶 sanitary diaphragm seal with SMS standard connection

SMS 衛生級隔膜

型號：DIS-SMS
  • 應用於量測黏稠、粉狀及凝塊狀液壓油
  • 快速安裝與拆卸，易於從外部清潔，不會留下殘留物
  • 反應迅速的售後服務 / 可客製化
  • 高品質 / 一年保固
  • 產品圖片僅供參考，最終規格以確認訂單為準。.
立即詢價

介紹

DIS-SMS 衛生隔膜密封依照 SMS 標準設計，專門用於測量黏稠、粉末狀或凝固的介質，可確保在食品、飲料和製藥等衛生關鍵製程中穩定且精確的壓力傳輸。其結構允許快速安裝和拆卸，而且可以輕鬆地從外部清洗，不會有殘留物，非常適合需要經常清洗或進行 CIP/SIP 程序的系統。該產品的尺寸從 1.5″ 到 4″，可製造的材質包括 304 SS、316L SS、Hastelloy C276、鉭、鈦、蒙乃爾合金 400 和鎳 200。與壓力錶和傳送器相容，支援廣泛的壓力等級，是衛生和衛生製程中可靠、耐用、低維護的隔膜密封解決方案。

產品實圖

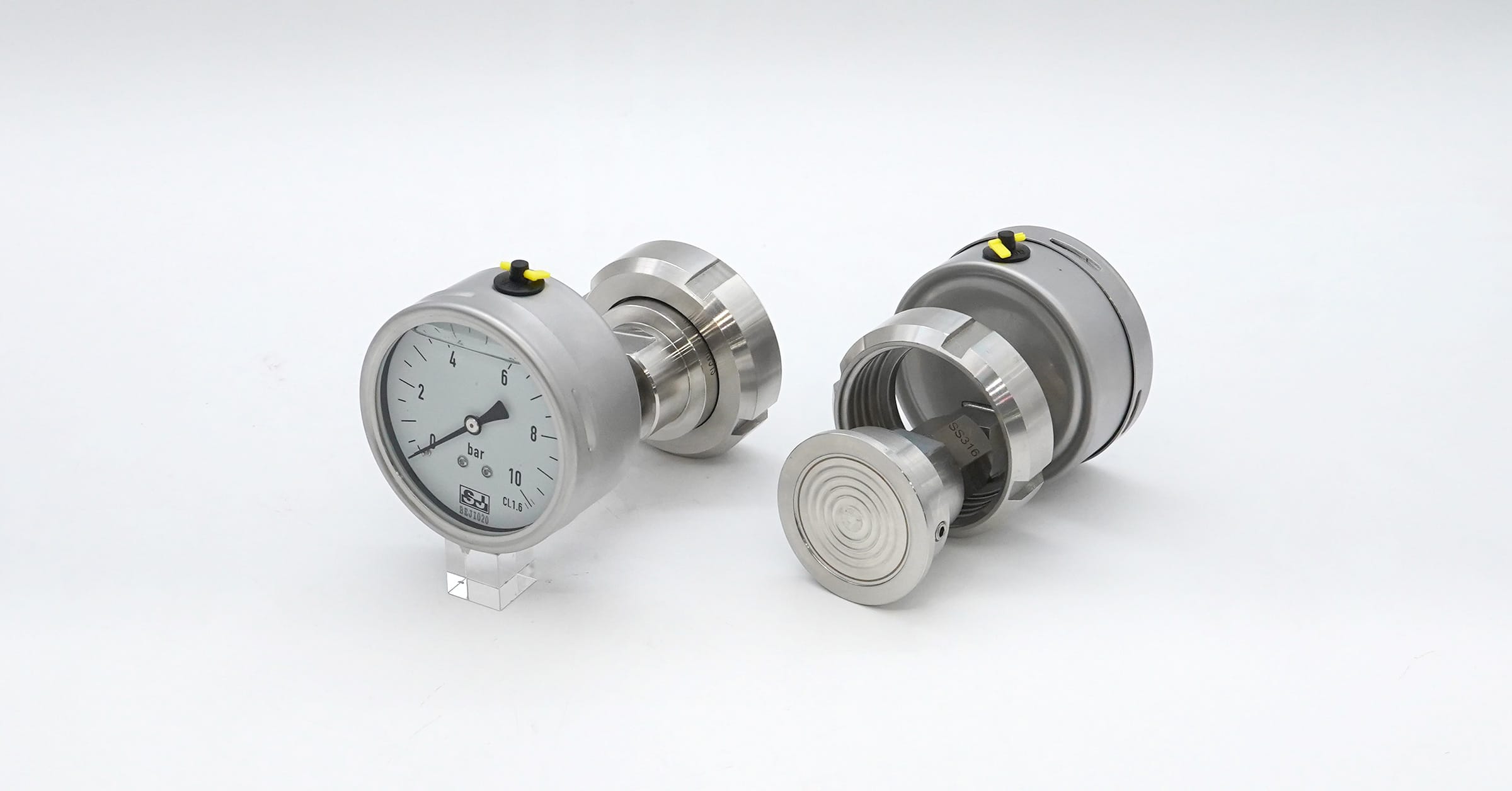

Hygienic diaphragm pressure gauge
衛生隔膜壓力錶

下載

英語

SJ-Gauge-DIS-SMS-diaphragm-seal-datasheet-en

繁體中文

SJ-Gauge-DIS-SMS-diaphragm-seal-datasheet-ch

規格

測量範圍
  • 壓力錶：
  • 1.5":-1 ... 5 bar, 0 ...6 bar 至 0 ...40 bar
  • 2"、2.5":-1 ... 3 bar、0 ...4 bar 至 0 ...25 bar
  • 3"、4":-1 ... 1.5 bar, 0 ...1.6 bar 至 0 ...16 bar
  • 傳送器：
  • 1.5":-1 ... 0 bar, 0 ...0.3 bar 至 0 ...40 bar
  • 2"、2.5":-1 ... 0.6 bar, 0 ...0.1 bar至 0 ...25 bar
  • 3"、4":-1 ... 0.6 bar, 0 ...0.1 bar 至 0 ...16 bar
  • 或所有其他等效真空或結合壓力與真空範圍
接續
  • 母牙、公牙
  • 1.5", 2", 2.5", 3", 4"
儀器連接
  • 1/4, 3/8, 1/2
  • PT、G、NPT、M
材質
  • 本體：
  • 304 SS、316L SS、Hastelloy C276、鉭、鈦、Monel 400、鎳 200
  • 隔膜：
  • 316L SS、哈氏合金 C276、鉭、鈦、蒙乃爾合金 400、鎳 200
介質溫度0°C ... 80°C, 81°C ... 200°C, 201°C ...400°C
其他與儀器焊接，塗層（PTFE 或 PFA）
