SJ 炘珈儀錶 pressure gauge with metal-plastic stub pipe diaphragm seal

雙法蘭隔膜－上座金屬，下座塑膠

型號：DIFF-USLP
  • 加大上座和隔膜，以提高精度並滿足管道連接的要求
  • 隔膜或雙層隔膜的材質可與主體不同
  • 是電鍍、化學和石化加工等產業的理想選擇。
  • 反應迅速的售後服務 / 可客製化
  • 高品質 / 一年保固
  • 產品圖片僅供參考，最終規格以確認訂單為準。.
立即詢價

介紹

DIF-USLP 隔膜密封件的特色在於其上半部為金屬材質，下半部則為塑膠材質，因此非常適用於化學加工、電鍍和石化應用中的腐蝕性或污染性介質。上部有不鏽鋼、Hastelloy C276、鈦、鉭和其他高效能合金可供選擇，而下部則有 PP、PVC、PVDF 或 PTFE 等材質可供選擇，可提供絕佳的耐腐蝕性並減輕重量。其加大的上座和隔膜可提高壓力傳輸的精確度，並確保與各種管道標準相容。DIF-USLP 同時支援壓力錶和傳送器，可容納多種隔膜尺寸 (70-160 mm) 和國際法蘭標準 (ANSI、JIS、DIN)。它特別適用於酸性/鹼性溶液、廢水處理、電鍍液和侵蝕性化學品，可選擇焊接式結構和 PTFE/PFA 塗層，以方便維護和延長耐用性。

產品實圖

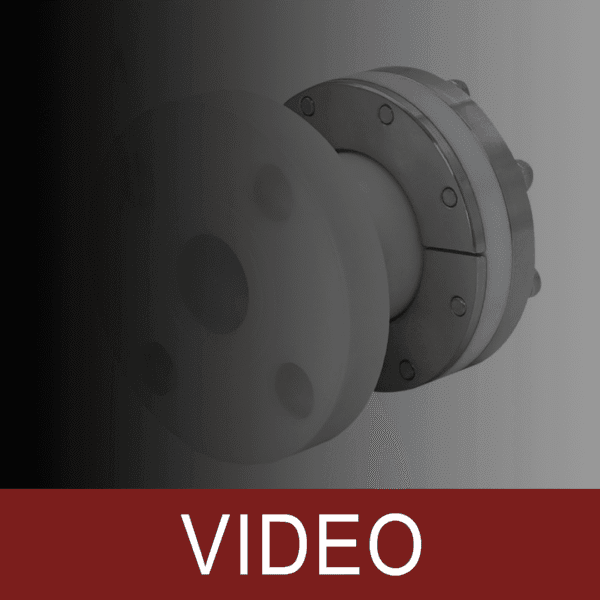

DIFF-USLP | Flanged Connection with Stub Pipe, Upper Metal, Lower Plastic
DIFF-USLP | 帶短管的法蘭連接，上部金屬，下部塑料

下載

英語

SJ_DIFF-USLP_cc_(en)_ 金屬塑膠密封件

繁體中文

SJ_DIFF-USLP_cc_(ch)_ 金屬塑膠密封件

規格

接續類型ANSI/ASME B16.5、JIS、DIN 2527
公稱直徑1/2", 3/4", 1", 1 1/4", 1 1/2", 2"
隔膜直徑90、130、160 mm
儀器連接
  • 1/4", 3/8", 1/2"
  • PT、G、NPT、M
測量範圍
  • 90 mm
  • 壓力錶：-1 ... 1.5 bar, 0 ...0.6 bar 至 0 ... 10 bar
  • 傳送器：-1 ... 0.6 bar, 0 ...0.1 bar至 0 ... 10 bar
  • 130 mm
  • 壓力錶：-1 ... 0.6 bar、0 ... 0.25 bar 至 0 ... 10 bar
  • 傳送器：-1 ... 0.6 bar, 0 ...0.1 bar至 0 ... 10 bar
  • 160 mm
  • 壓力錶：-0.1 ... 0.1, 0 ...0.1 bar 至 0 ... 10 bar
  • 傳送器：-0.05 ... 0.05 bar 至 0 ... 10 bar
  • 或所有其他等效負壓或連成範圍
材質
  • 上部
  • 304 SS、316 SS、316L SS、雙相鋼、哈氏合金 C276、鉭、鈦、蒙乃爾合金 400、鎳 200
  • 下部
  • PP、PVC、PVDF、PTFE
  • 隔膜：
  • PTFE、哈氏合金 C276、鈦、鉭、蒙乃爾 400、鎳 200、矽、氟橡膠、316L+PTFE、316L+PTFE 塗層
介質溫度0℃ ...60℃ (pvc), 0℃ ...80℃ (pp), -40℃ ...120℃ (pvdf), -200℃...240℃ (ptfe)
錶殼充填液PFPE、矽油
其他與儀器焊接，塗層（PTFE 或 PFA）
