SJ 炘珈儀錶 pressure gauge fitted with a flanged diaphragm seal

單法蘭隔膜－齊平型

型號：DIF-F

一體式密封設計可直接用螺栓固定在製程法蘭上
平裝隔膜可防止製程介質堵塞
用於困難介質的應用，例如機器製造和自動化

反應迅速的售後服務 / 可客製化
高品質 / 一年保固
產品圖片僅供參考，最終規格以確認訂單為準。.

介紹

DIF-F 採用一體式法蘭密封，可直接安裝在製程法蘭上，提供堅固可靠的壓力測量介面。其嵌入式隔膜設計可防止黏性、含顆粒或結晶介質的堵塞，是機械、自動化系統和具挑戰性工業製程的理想選擇。
此隔膜密封件與各種壓力錶和傳送器相容，支援多種壓力範圍，並符合國際法蘭標準 (ANSI、JIS、DIN)。DIF-F 的材質選項包括 304/316L 不鏽鋼、哈氏合金、鈦等，在高溫、高壓和腐蝕性環境中表現優異。對於需要平膜片、防堵性能和易於維護的應用而言，它是最佳的壓力隔離解決方案。

產品實圖

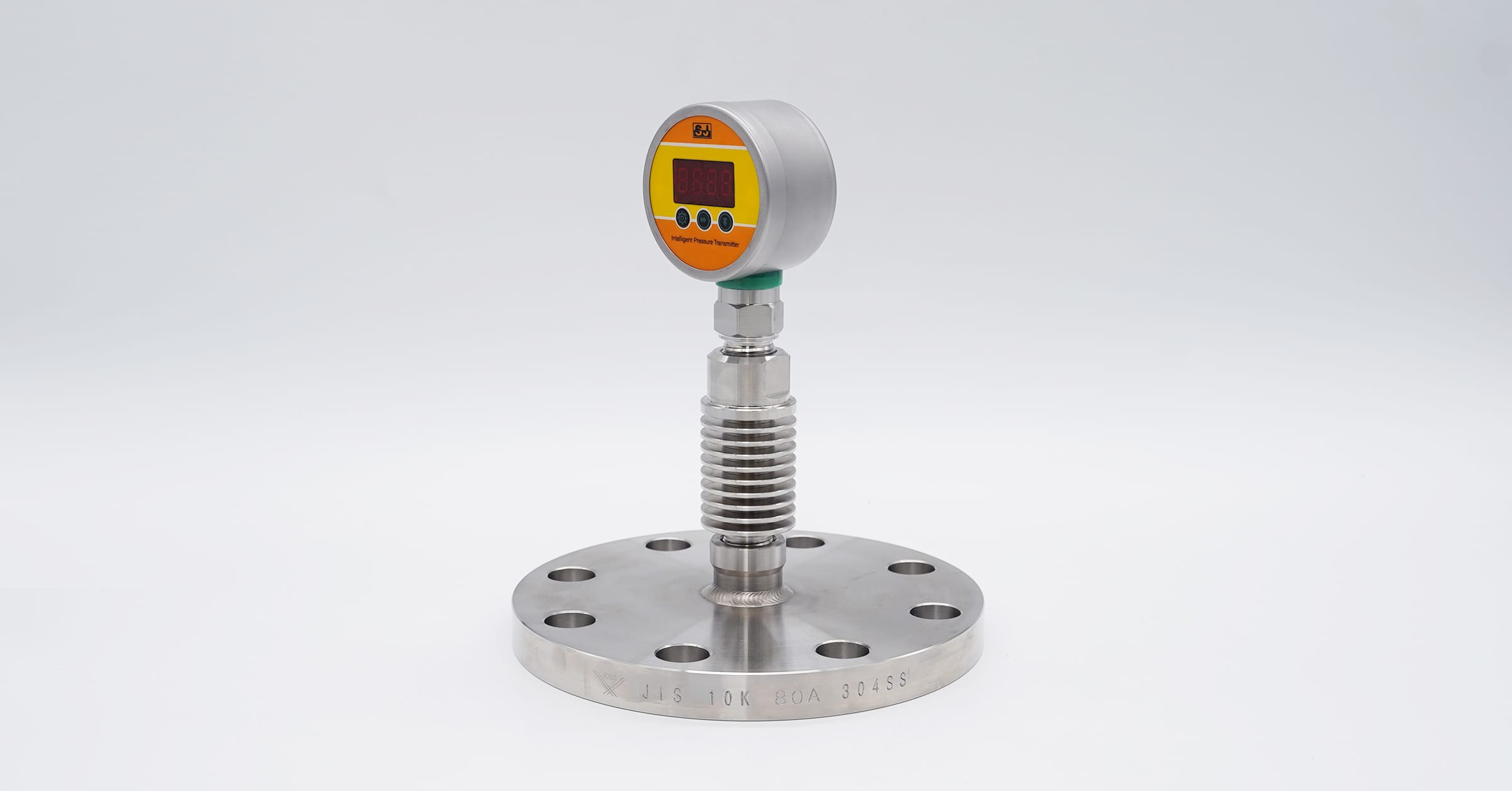

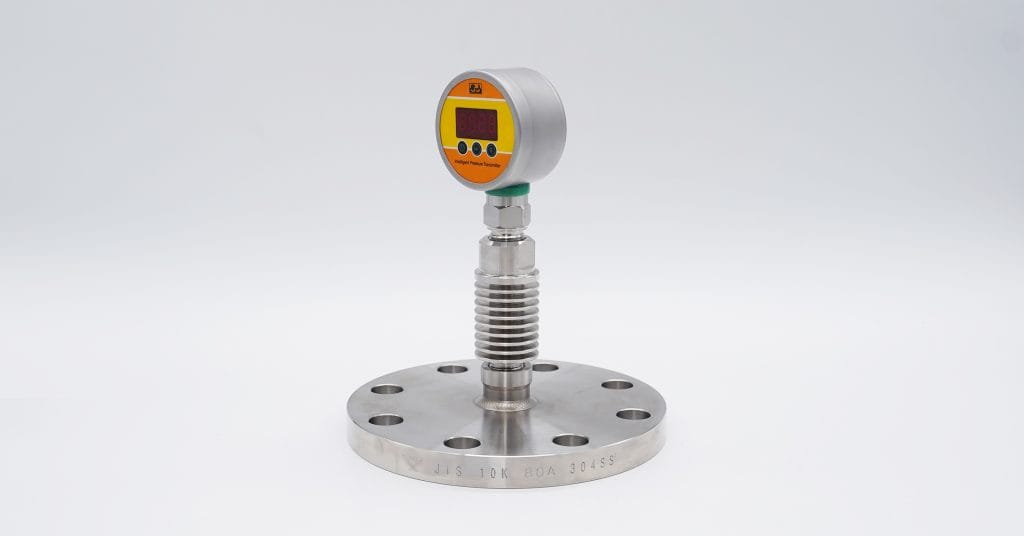

Pressure transmitter with flange connection and cooling element — 壓力傳送器，配備法蘭連接及散熱管

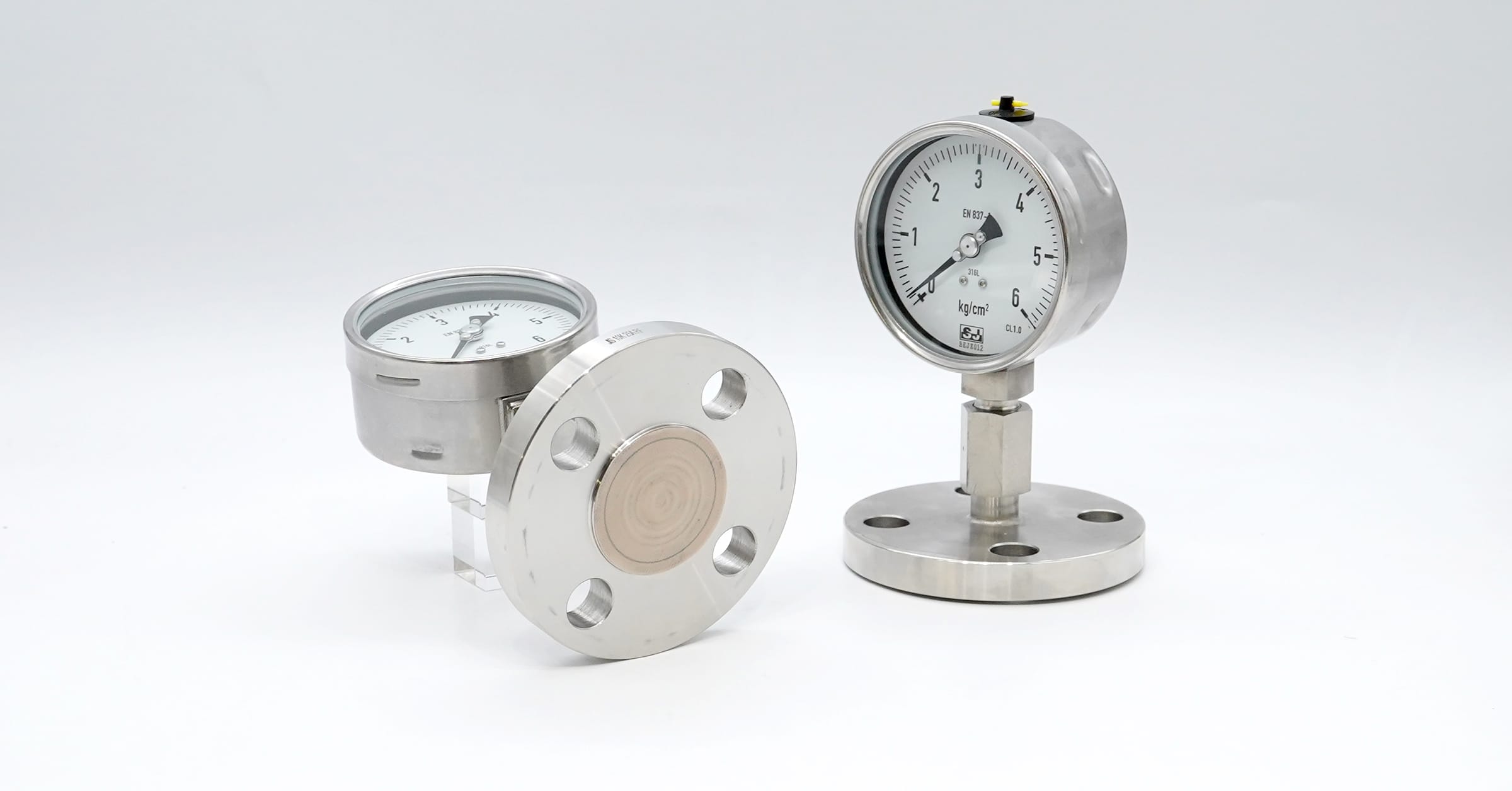

PTFE-lined diaphragm gauge offers superior corrosion resistance for harsh chemical media applications — PTFE 內襯隔膜壓力錶，具備優異的抗腐蝕性能，能有效應對強酸或強鹼等嚴苛介質

下載

英語

SJ-Gauge-DIF-F-diaphragm-seal-datasheet-en

繁體中文

SJ-Gauge-DIF-F-diaphragm-seal-datasheet-zh-tw

規格

接續類型	ANSI/ASME B16.5、JIS、DIN 2527
公稱直徑	1", 1 1/4", 1 1/2", 2", 3", 4"
儀器連接	1/4, 3/8, 1/2 PT、G、NPT、M
測量範圍	壓力錶： 1" ...1 1/2":0 ...10 bar 至 0 ...40 bar 2" ...4":-1 ... 3 bar、0 ...4 bar 至 0 ...40 bar 3", 4":-1 ... 1.5 bar、0 ...0.6 bar 至 0 ...40 bar 傳送器： 1" ...1 1/2":0 ...2.5 bar 至 0 ...40 bar 2" ...4":-1 ... 0.6 bar、0 ...0.25 bar 至 0 ...40 bar 3", 4":-1 ... 0.6 bar、0 ...0.1 bar 至 0 ...40 bar 或所有其他等效真空或結合壓力與真空範圍
材質	本體： 304 SS、316 SS、316L SS、雙相鋼、哈氏合金 C276、鉭、鈦、蒙乃爾合金 400、鎳 200 隔膜： 316L SS、哈氏合金 C276、鉭、鈦、蒙乃爾合金 400、鎳 200
介質溫度	0℃ ...80℃, 81℃ ... 200℃, 201℃ ...400℃
其他	焊接有儀器、塗層（PTFE 或 PFA）、毛細管、散熱管
