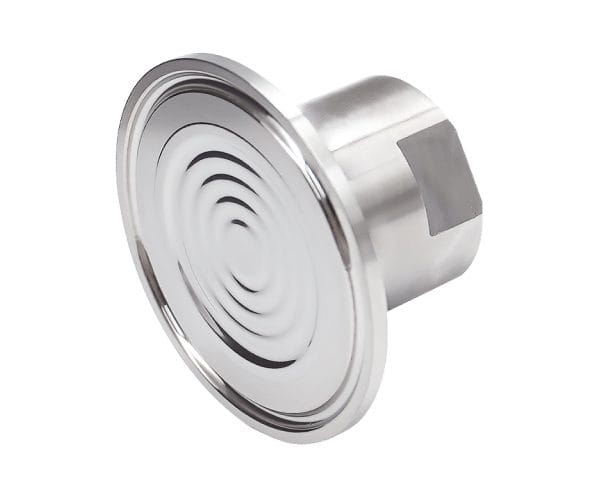

SJ 炘珈儀錶 sanitary diaphragm seal for hygienic pressure instruments

衛生級夾式隔膜密封器（三夾式）

型號：DIS-C
  • 快拆式夾鉗設計，拆裝便捷且易於清潔
  • 用於食品、飲料、製藥和生物產業
  • 反應迅速的售後服務 / 可客製化
  • 高品質 / 一年保固
  • 產品圖片僅供參考，最終規格以確認訂單為準。.
立即詢價

介紹

DIS-C 是一款專為衛生級應用設計的快拆式 (Tri-Clamp) 隔膜密封，具有快速鉗式連接，方便清潔、安裝和維護。它廣泛應用於食品、飲料、製藥和生物科技產業。提供 1.5″ 至 4″ 尺寸，可搭配壓力錶或傳送器使用。本體和隔膜均提供多種材質選擇，包括 304/316L 不鏽鋼、哈氏合金 C276、鉭、鈦、蒙乃爾合金 400 和鎳 200。適用於 0 至 400°C 的製程介質溫度，還提供可選的夾具、墊片、卡套和 PTFE/PFA 塗層，使其成為衛生管道壓力測量的理想選擇。

產品實圖

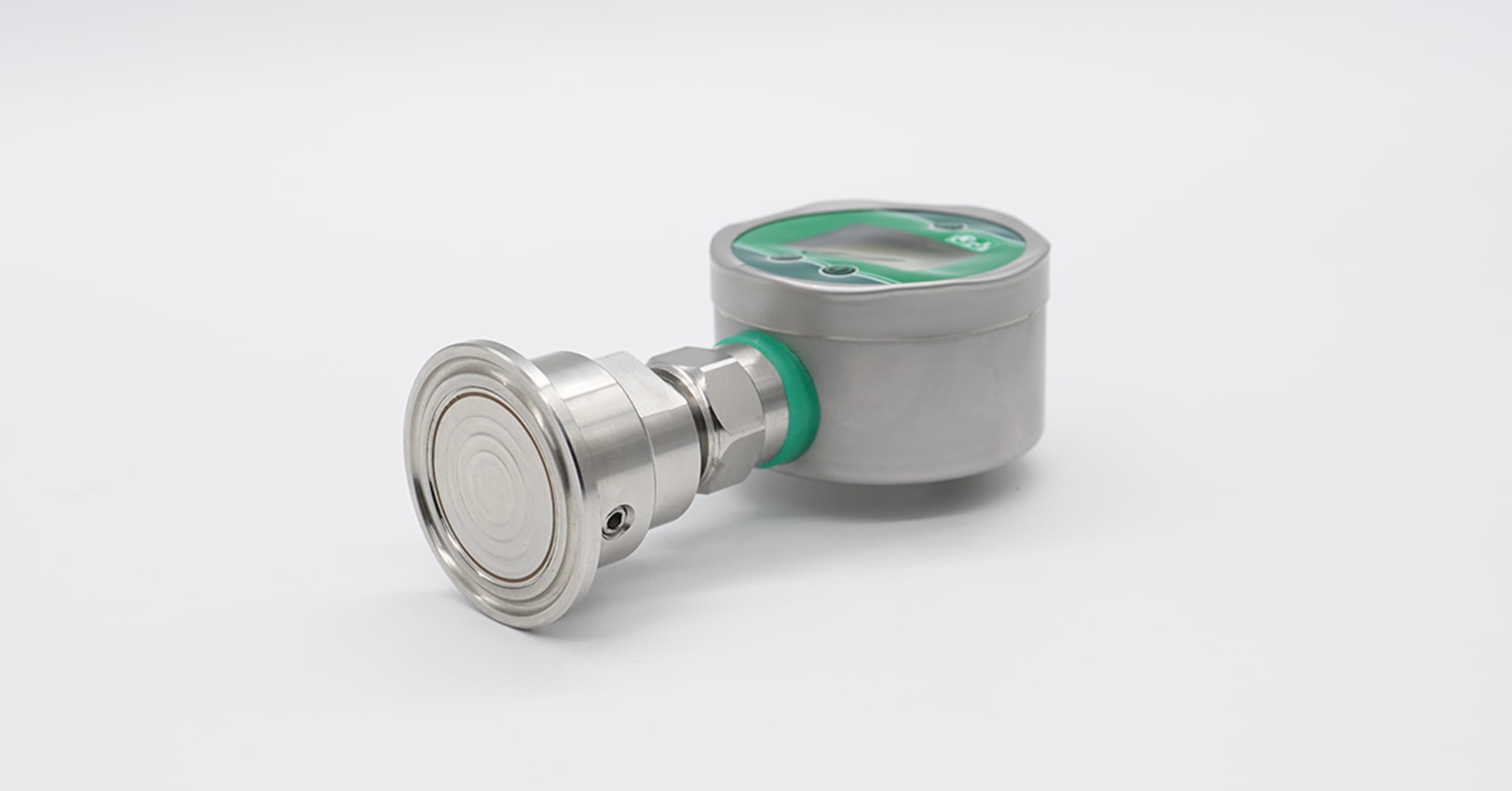

Digital pressure gauge with tri-clamp diaphragm seal
數位式壓力錶，配備三鉗式隔膜密封裝置

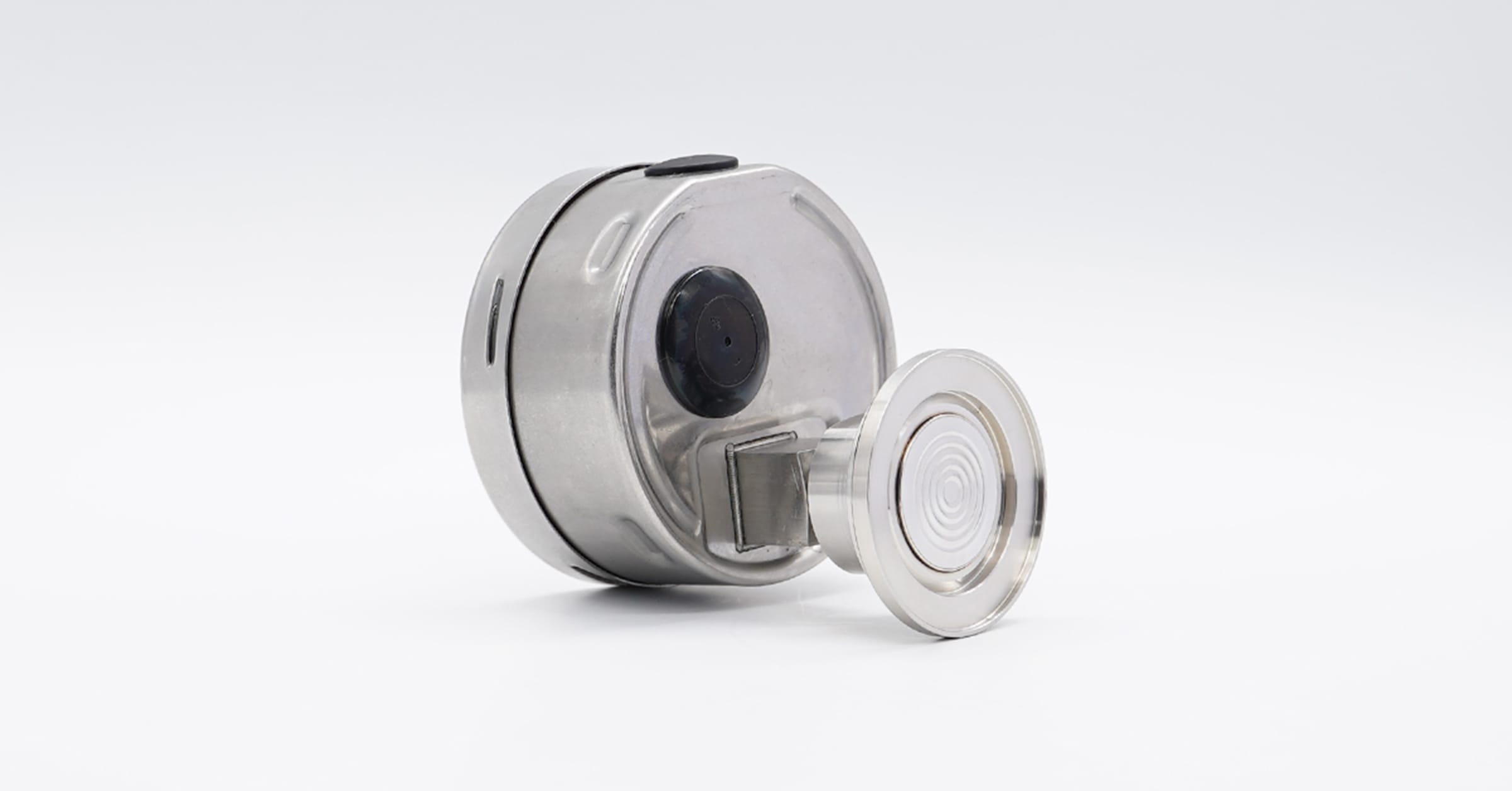

Hygienic clamp connection diaphragm seal per DIN32676
符合 DIN32676 標準的衛生夾鉗連接隔膜密封件

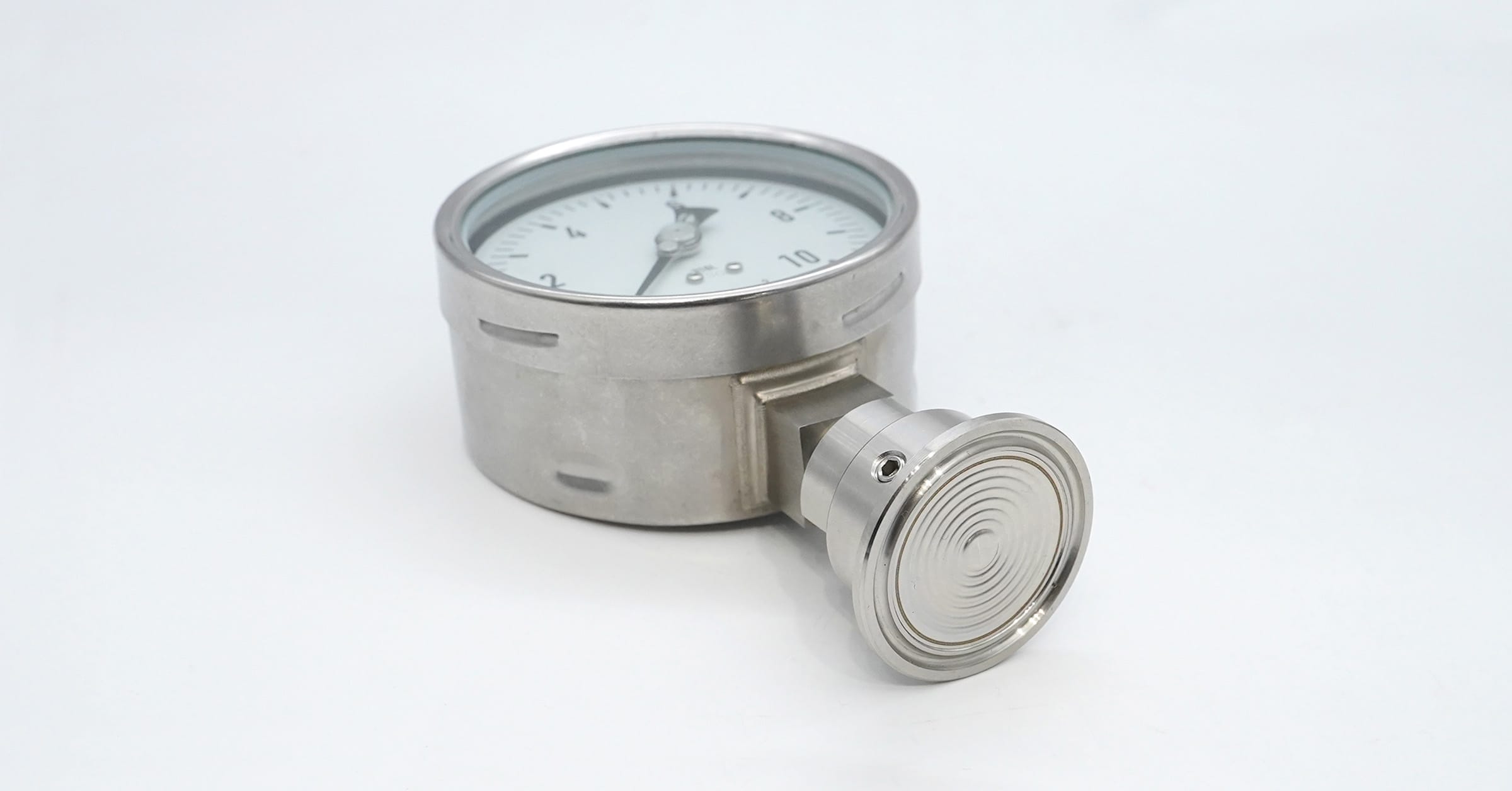

Pressure gauge assembled with diaphragm seal for hygienic process applications
指針壓力錶搭配衛生隔膜密封設計，適用於食品、製藥與高潔淨製程壓力監測

下載

英語

SJ-Gauge-DIS-C-diaphragm-seals-datasheet-en

繁體中文

SJ-Gauge-DIS-C-diaphragm-seals-datasheet-ch

規格

測量範圍
  • 壓力錶：
  • 1.5":-1 ... 5 bar, 0 ...4 bar 至 0 ...25 bar
  • 2", 2.5":-1 ... 3 bar, 0 ...2.5 bar 至 0 ...16 bar
  • 3", 4":-1 ... 1.5 bar, 0 ...1.6 bar 至 0 ...16 bar
  • 傳送器：
  • 1.5":-1 ... 0 bar, 0 ...0.3 bar 至 0 ...25 bar
  • 2", 2.5", 3", 4":-1 ... 0.6 bar, 0 ...0.1 至 0 ...16 bar
  • 全面支援各類同等級的負壓量測，以及連成壓力範圍
接續1.5", 2", 2.5", 3", 4"
儀器連接
  • 1/4, 3/8, 1/2
  • PT、G、NPT、M
材質
  • 本體：
  • 304 SS、316L SS、Hastelloy C276、鉭、鈦、Monel 400、鎳 200
  • 隔膜：
  • 316L SS、哈氏合金 C276、鉭、鈦、蒙乃爾合金 400、鎳 200
介質溫度0℃ ...80℃, 81℃ ... 200℃, 201℃ ...400℃
配件（選項）夾具、墊片、卡套
其他與儀器焊接，塗層（PTFE 或 PFA）
