SJ 炘珈儀錶 metal diaphragm seal with flanged process connection

單法蘭隔膜

型號：DIF

可依尺寸需求選擇螺桿式或焊接式
用於污水或具有難於處理特性（如腐蝕性、高溫或結晶）的流體
適用於嚴格的工作環境，包括製藥、化學和石化加工等。

反應迅速的售後服務 / 可客製化
高品質 / 一年保固
產品圖片僅供參考，最終規格以確認訂單為準。.

介紹

DIF 法蘭式隔膜密封件有焊接式和螺紋式兩種，可根據安裝尺寸和製程要求靈活選擇。它專為腐蝕性液體、高溫液體、結晶物質和污水等高挑戰性介質而設計，是製藥、化工和石化等高要求行業的理想選擇。與 ANSI/ASME、JIS 和 DIN 法蘭標準相容，可搭配壓力錶或傳送器使用。DIF 有 304/316L、哈氏合金、蒙乃爾合金、鈦、鉭等多種材質可供選擇，為嚴苛的作業環境提供可靠的壓力隔離解決方案。

產品實圖

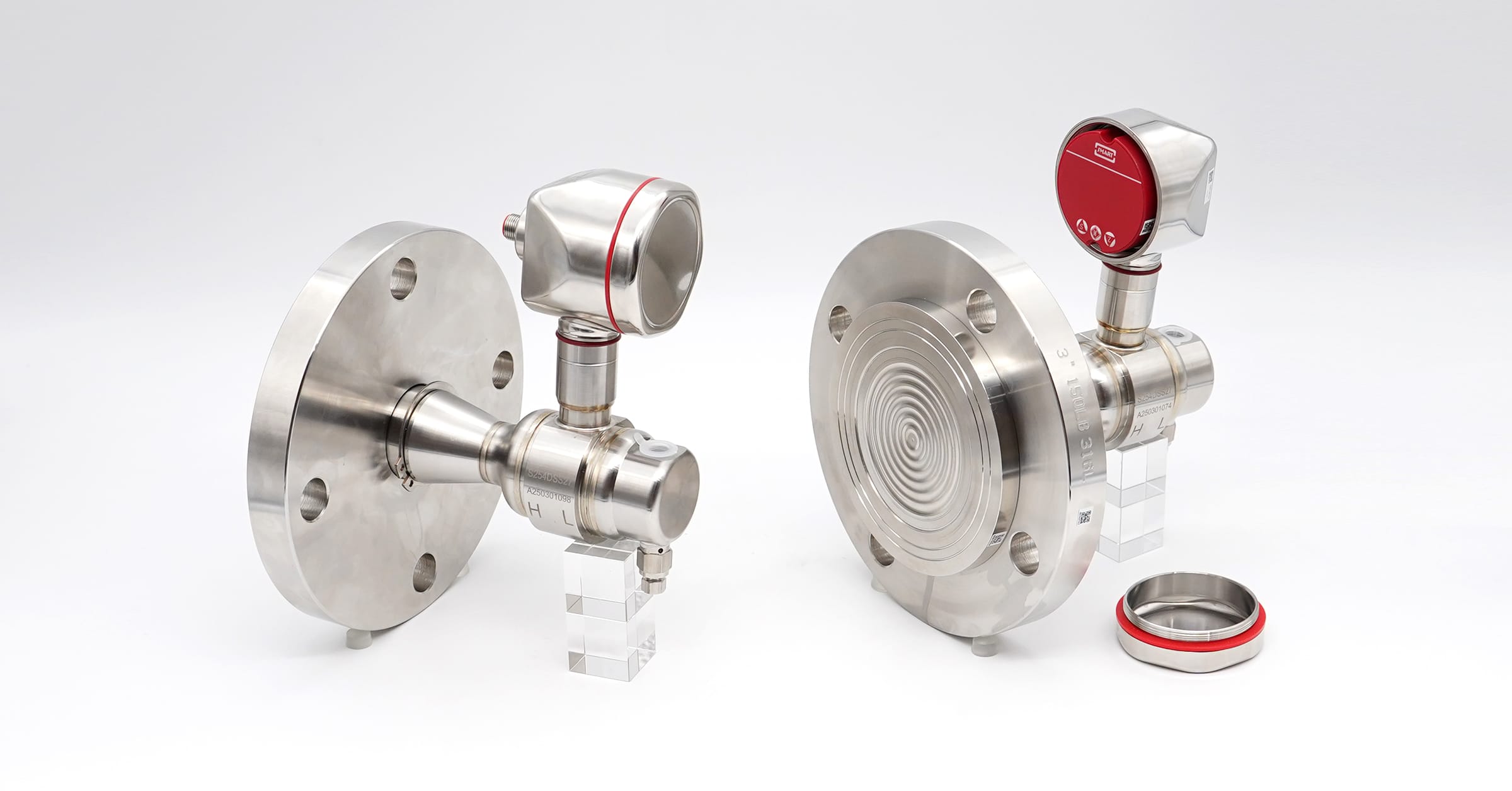

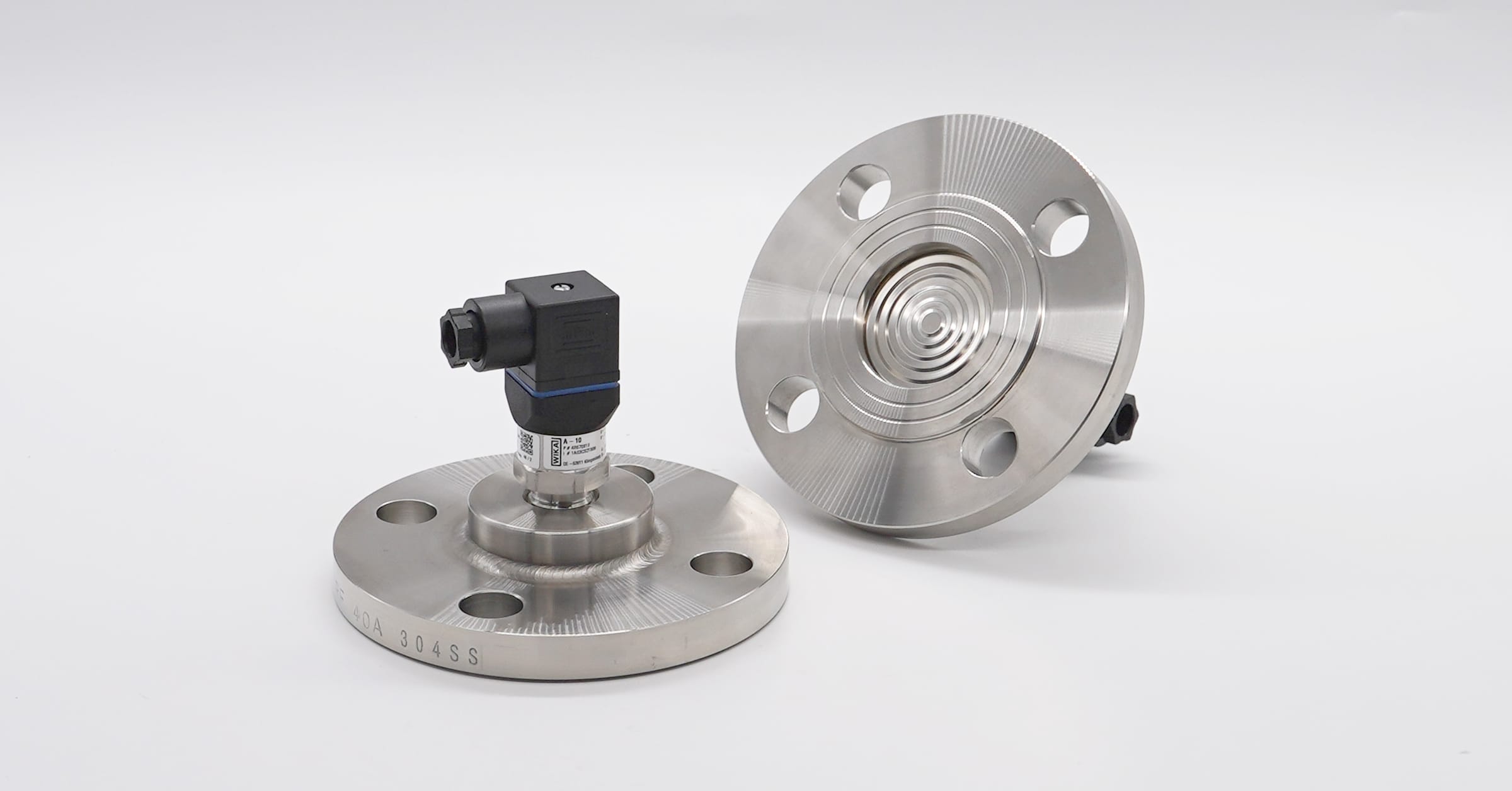

Pressure transmitter with flange connection, diaphragm seal — 帶法蘭連接、隔膜密封的壓力傳送器

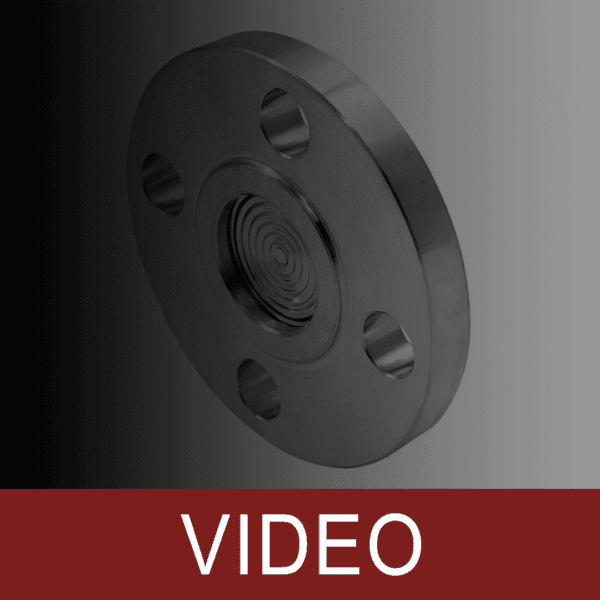

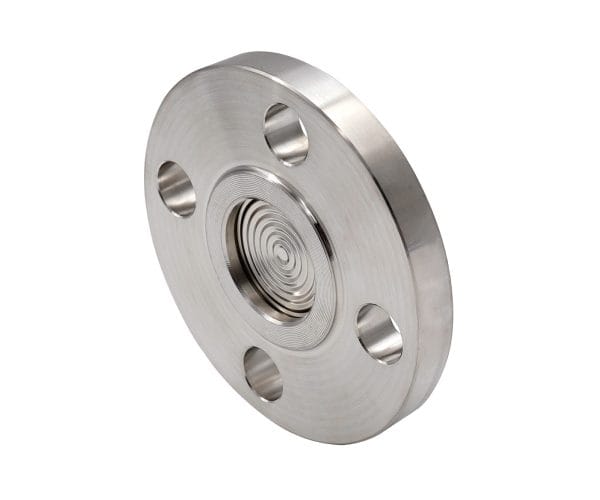

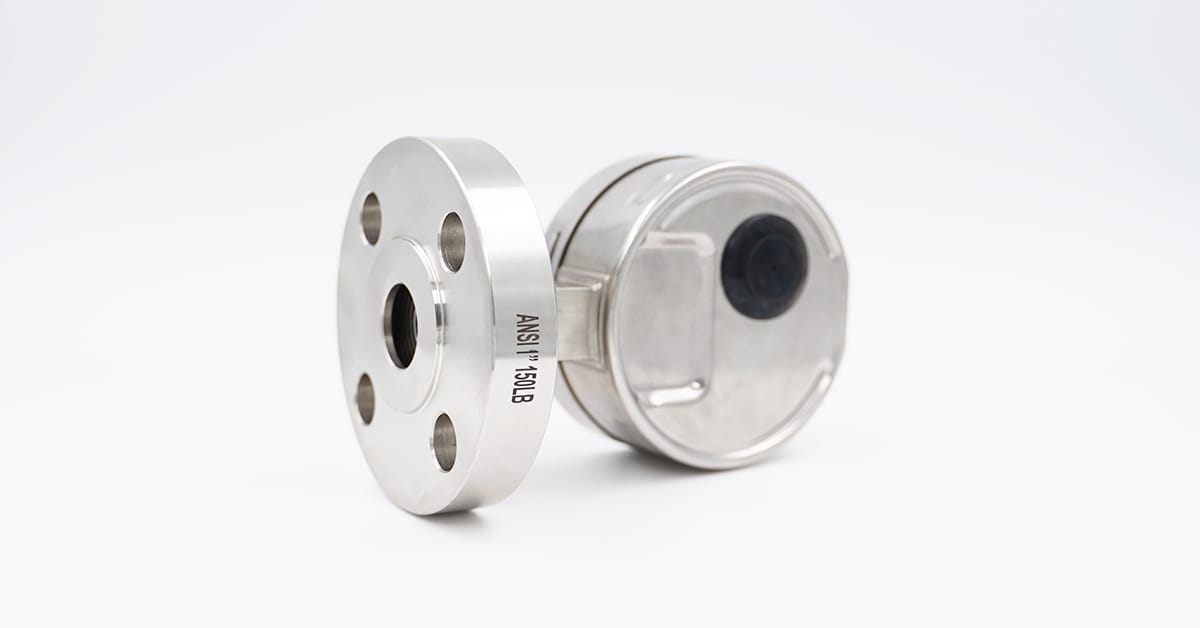

Flanged Connection Diaphragm Seal — 法蘭連接隔膜密封件

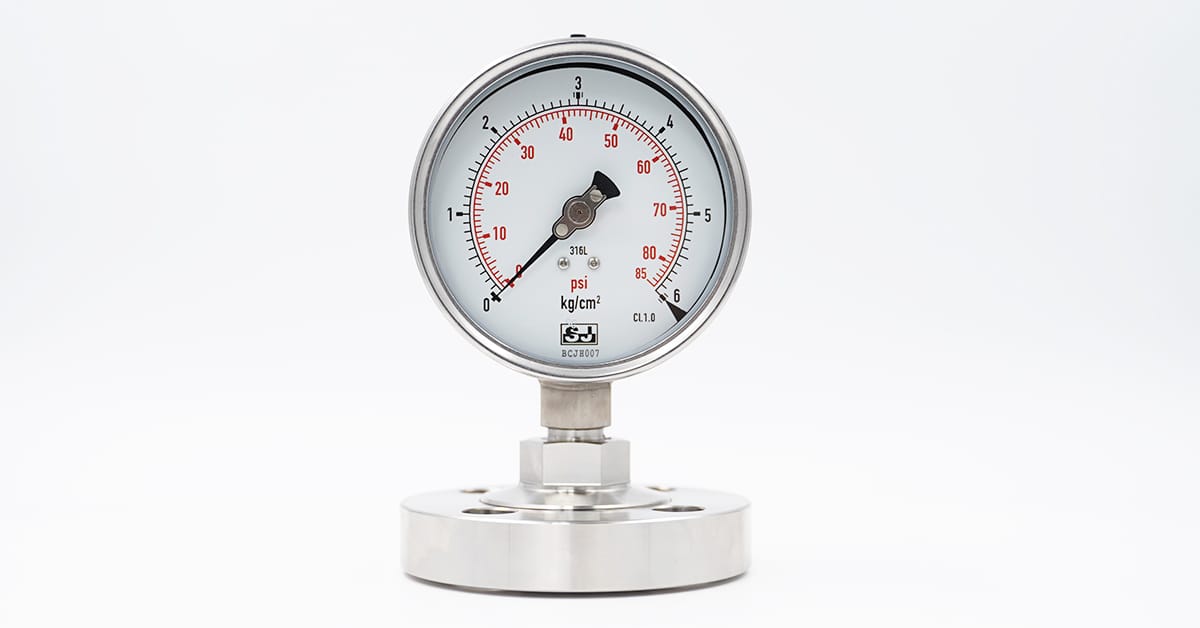

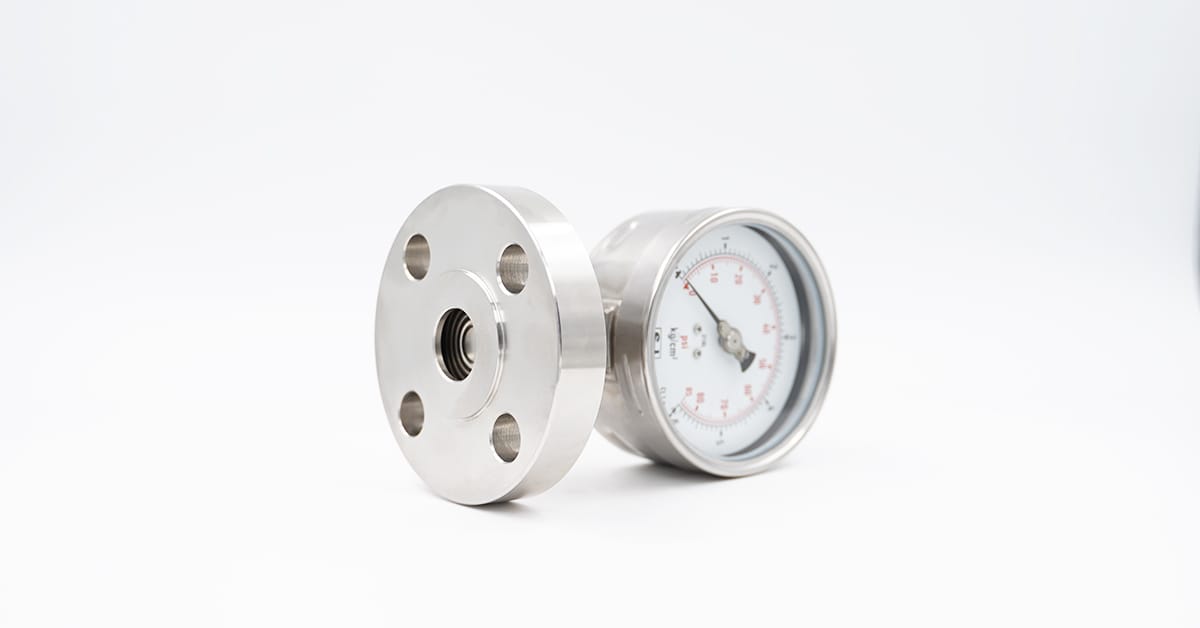

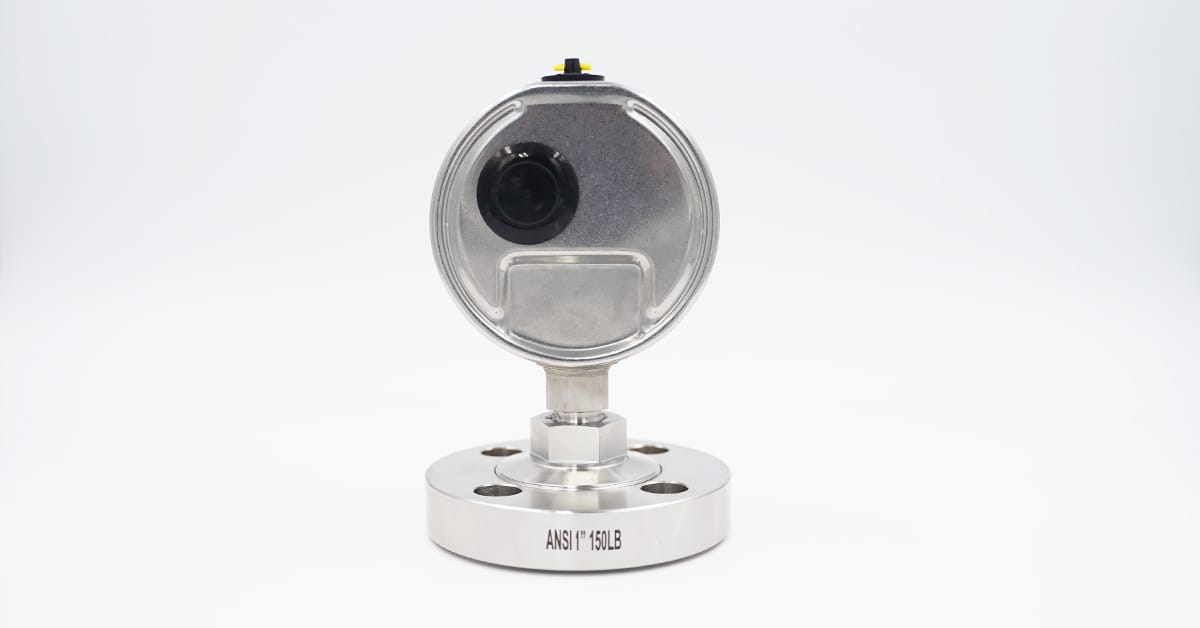

Flanged Connection Gauge — 法蘭式連接量規

下載

英語

SJ-Gauge-DIF-diaphragm-seal-datasheet-en

繁體中文

SJ-Gauge-DIF-diaphragm-seal-datasheet-zh-tw

規格

樣式	焊接式、螺絲式
接續類型	ANSI/ ASME B16.5、JIS、DIN2527
公稱直徑	焊接式： 1/2", 3/4", 1", 1 1/4", 1 1/2", 2" 螺旋式： 2", 3", 4"
儀器連接	1/4, 3/8, 1/2 PT、G、NPT、M
測量範圍- 焊接式	壓力錶： 1/2", 3/4":0 ...4 bar 至 0 ...40 bar 1", 1 1/4":-1 ... 3 bar, 0 ...2.5 bar 至 0 ...40 bar 1 1/2", 2":-1 ... 1.5 bar 0 ...1.6 bar 至 0 ...40 bar 傳送器： 1/2", 3/4":0 ...0.3 bar 至 0 ...40bar 1", 1 1/4":-1 ... 0.6 bar, 0 ...0.25 bar 至 0 ...40 bar 1 1/2", 2":-1 ... 0.6 bar, 0 ...0.1 bar 至 0 ...40 bar 或所有其他等效真空或結合壓力與真空範圍
測量範圍 - 螺旋式	壓力錶： -1 ... 1.5 bar, 0 ...0.6 bar 至 0 ...40 bar 傳送器： -1 ... 0.6 bar, 0 ...0.25 bar 至 0 ...40 bar 或所有其他等效真空或結合壓力與真空範圍
材質	本體： 304 SS、316 SS、316L SS、哈氏合金 C276、雙相鋼、鉭、蒙乃爾 400、鈦、鎳 200 隔膜 - 焊接式： 316L SS、哈氏合金 C276、鉭、蒙乃爾 400、鈦、鎳 200 隔膜 - 螺旋式： 316L SS、哈氏合金 C276、鉭、蒙乃爾 400、鈦、鎳 200、矽、氟橡膠、316L+PTFE、316L+PTFE 塗層、PTFE
介質溫度	0°C ... 80°C, 81°C ... 200°C, 201°C ...400°C
其他	儀錶全焊接整合、沖洗孔、塗層（PTFE、PFA）、襯裡（金屬或 PTFE）、毛細管、散熱管焊接在一起
