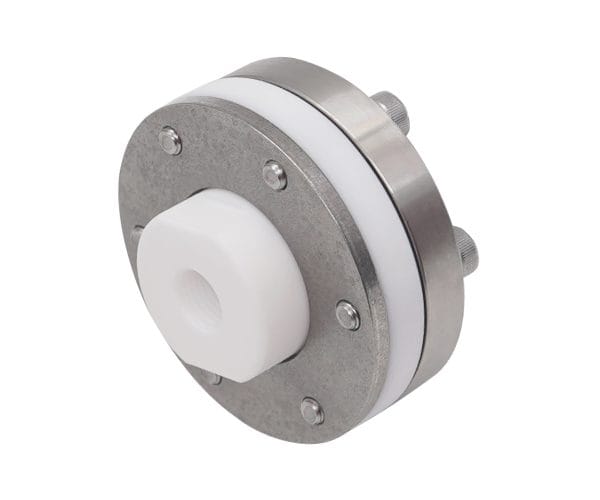

SJ 炘珈儀錶 threaded diaphragm seal with metal upper and plastic lower housing

牙口式隔膜－上座金屬，下座塑膠

型號：DIT-USLP

金屬上體與儀表連接緊密且堅固耐用
提供多樣化的上座形式與製程連接選擇
處理腐蝕性液體或其他有害環境介質的理想選擇

反應迅速的售後服務 / 可客製化
高品質 / 一年保固
產品圖片僅供參考，最終規格以確認訂單為準。.

介紹

DIT-USLP 隔膜式密封件的金屬上體可提供堅固可靠的儀器連接，搭配耐腐蝕的塑膠下體，可處理侵蝕性的化學介質。這種混合結構增強了耐用性、耐化學性和環境安全性，使其成為腐蝕性流體或敏感製程介質的理想選擇。有多種材質和尺寸可供選擇，可與壓力錶和傳送器相容，並廣泛應用於化學處理、廢水處理、電鍍系統、化學儲槽和半導體化學供應管線，提供可靠且長效的壓力測量解決方案。

產品實圖

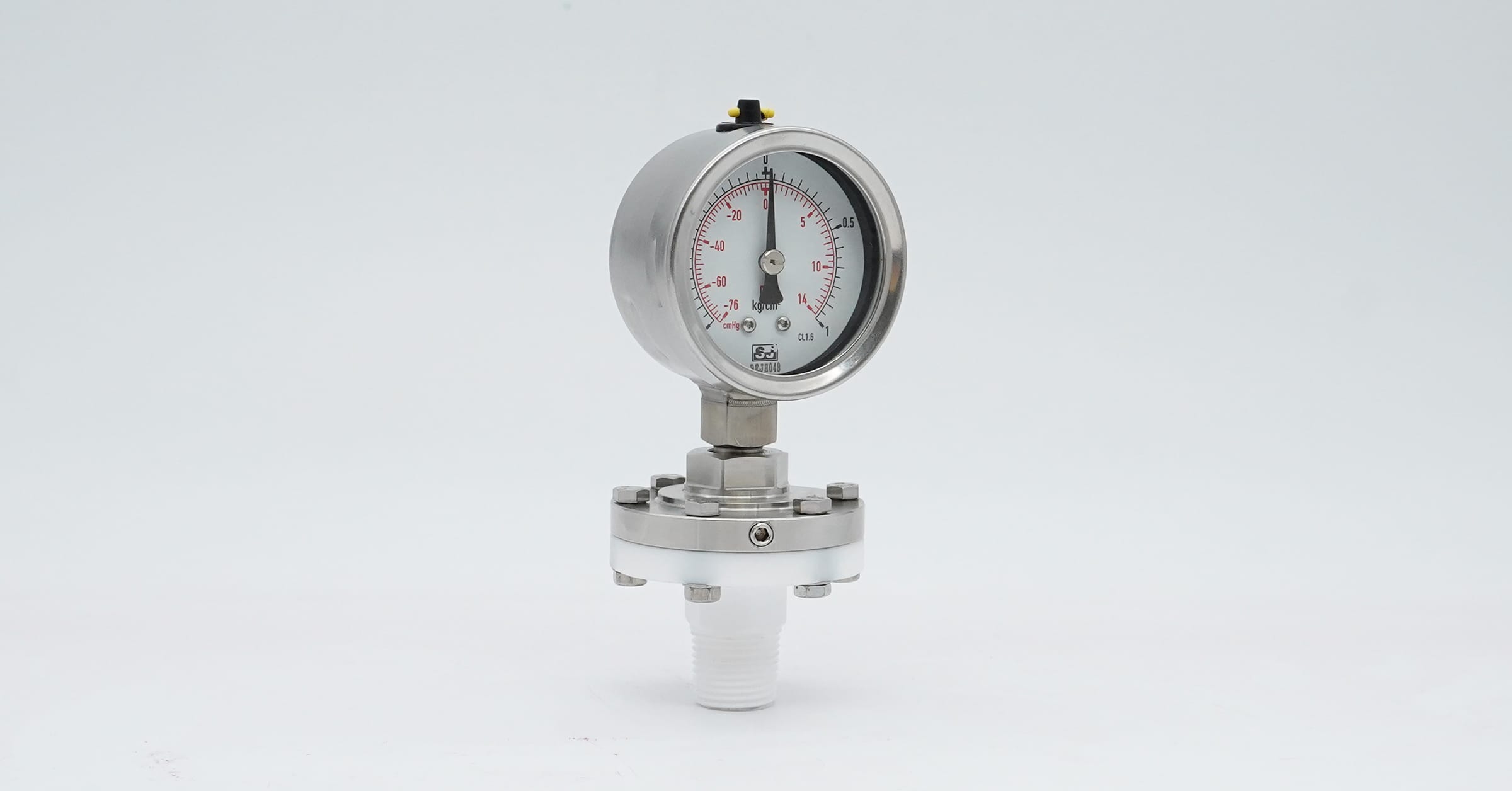

Pressure gauge with 316 SS top and PTFE diaphragm, plastic thread type — 壓力錶，316 SS 頂端和 PTFE 隔膜，塑膠螺紋型

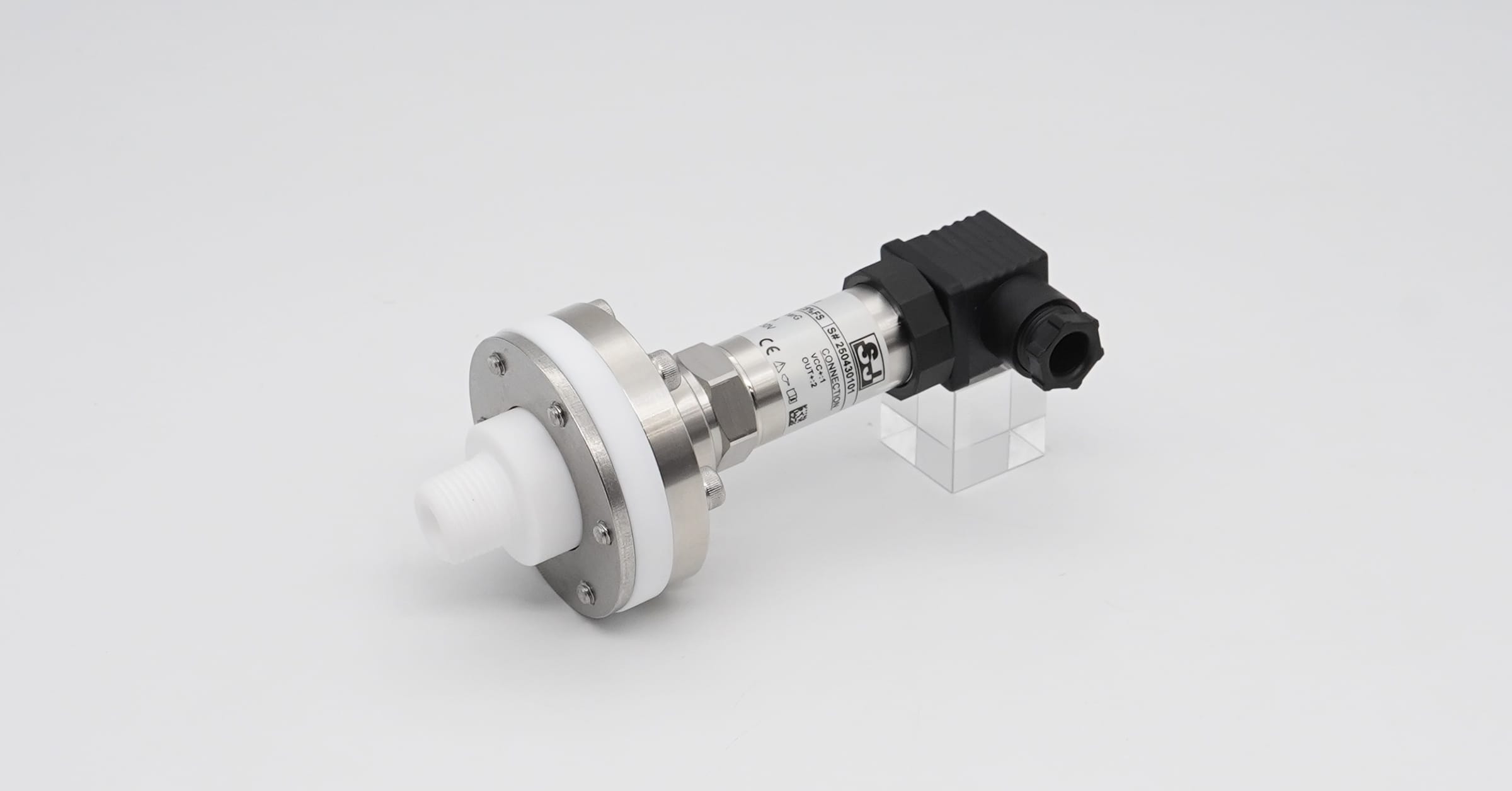

Pressure transmitter PTFE diaphragm plastic threaded — 壓力傳送器 PTFE 隔膜塑膠螺紋式

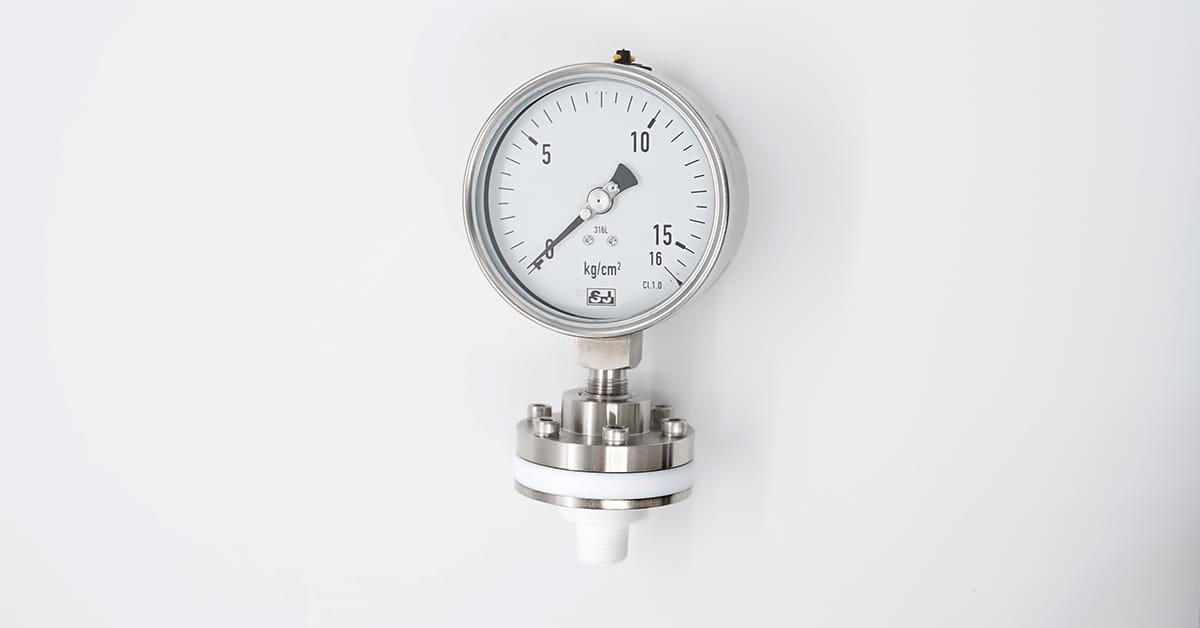

Upper-metal, Lower-housing PTFE Diaphragm Seal Pressure Gauge — 上金屬、下殼 PTFE 隔膜密封壓力錶

下載

英語

SJ-Gauge-DIT-USLP-diaphragm-seal-datasheet-en

繁體中文

SJ-Gauge-DIT-USLP-diaphragm-seal-datasheet-zh-tw

規格

直徑	70、90、130、160 mm
接續	公牙、母牙、套筒焊接 1/4, 3/8, 1/2, 3/4, 1 PT、G、NPT、M
儀器連接	1/4, 3/8, 1/2 PT、G、NPT、M
測量範圍	70 mm 壓力錶：-1 ... 3 bar, 0 ...2.5 bar 至 0 ...10 bar 傳送器：-1 ... 0.6, 0 ...0.3 bar 至 0 ...10 bar 90 mm 壓力錶：-1 ... 1.5 bar, 0 ...0.6 bar 至 0 ...10 bar 傳送器：-1 ... 0.6, 0 ...0.1 bar 至 0 ...10 bar 130 mm 壓力錶：-1 ... 0.6 bar, 0 ...0.25 bar 至 0 ...10 bar 傳送器：-1 ... 0.6 bar, 0 ...0.1 bar至 0 ...10 bar 160 mm 壓力錶：-0.1 ... 0.1 bar, 0 ...0.1 bar 至 0 ...10 bar 傳送器：-0.05 ... 0.05 bar 至 0 ...10 bar 或所有其他等效真空或結合壓力與真空範圍
材質	上部 304 SS、316 SS、316L SS、雙相鋼、Hastelloy C276、鉭、蒙乃爾 400、鈦、鎳 200 下部 PP、PVC、PVDF、PTFE 隔膜： PTFE、哈氏合金 C276、鉭、蒙乃爾 400、鈦、鎳 200、矽、氟橡膠、316L+PTFE、316L+PTFE 塗層
介質溫度	0℃ ...60℃ (pvc), 0℃ ...80℃ (pp), -40℃ ...120℃ (pvdf), -200℃ ... 240℃ (ptfe)
其他	與儀器焊接
