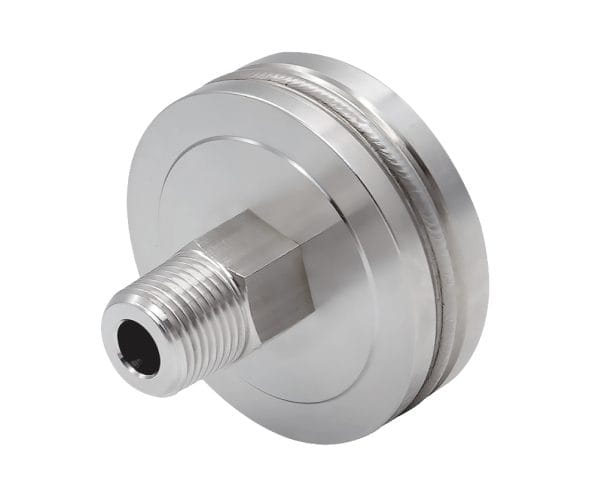

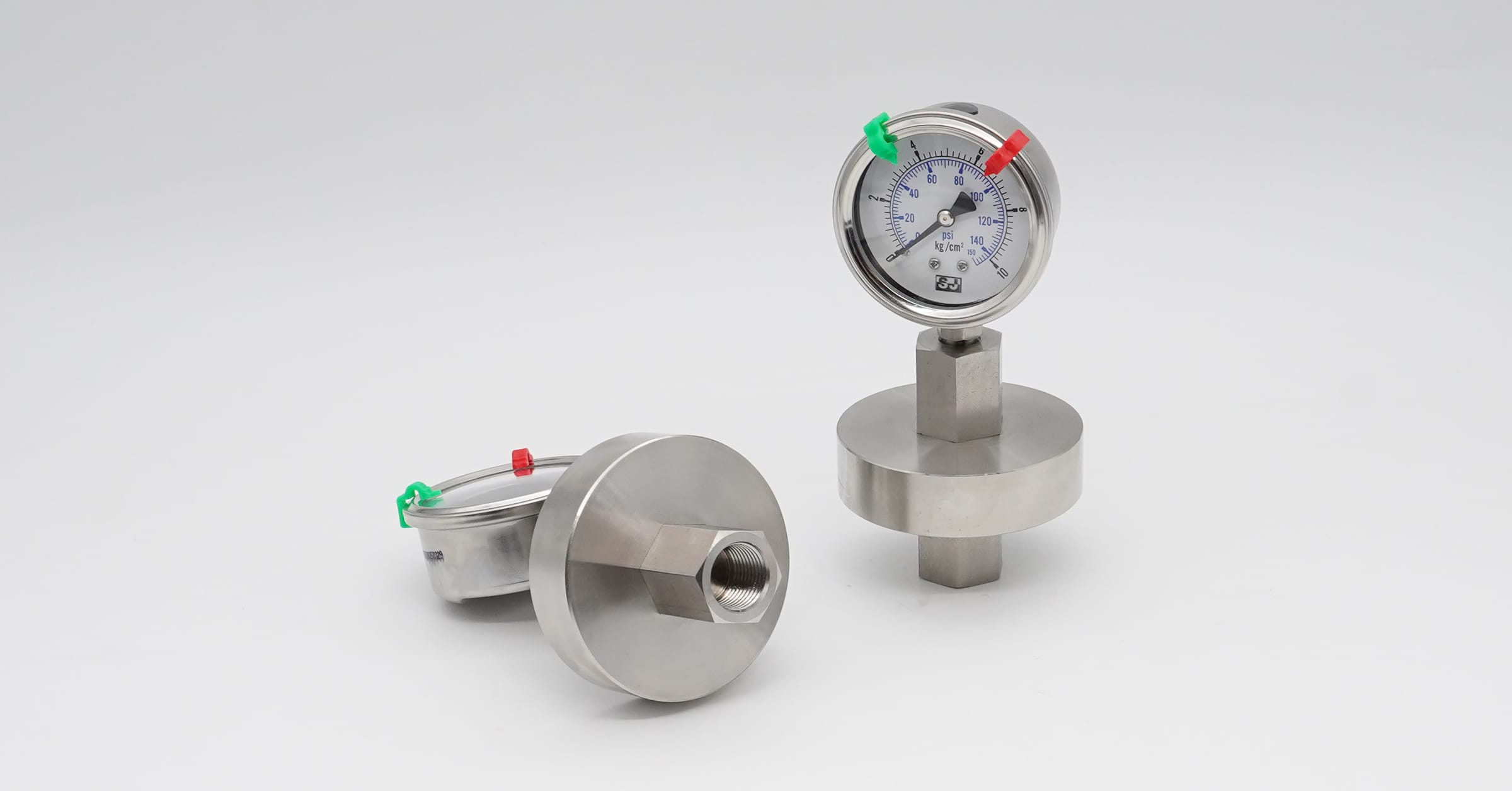

SJ 炘珈儀錶 threaded pressure gauge with welded diaphragm seal

牙口式隔膜－焊接型

型號：DIT-W

完全焊接設計，無須額外密封
用於高溫、有害或有毒介質
多用於石油、天然氣和石化產業

反應迅速的售後服務 / 可客製化
高品質 / 一年保固
產品圖片僅供參考，最終規格以確認訂單為準。.

介紹

DIT-W 焊接隔膜密封件採用全焊接設計，無任何額外的密封元件，非常適用於高溫、危險或腐蝕性介質。其堅固的結構可確保穩定的壓力傳輸，並廣泛應用於石油、天然氣、石化和其他高安全性的工業製程。提供多種螺紋尺寸和材質 (304/316/316L 不鏽鋼、Hastelloy C276、鉭、蒙乃爾 400、鈦等)，可搭配壓力錶或傳送器，即使在惡劣的環境中也能提供耐用性、可靠性和易維護性。

產品實圖

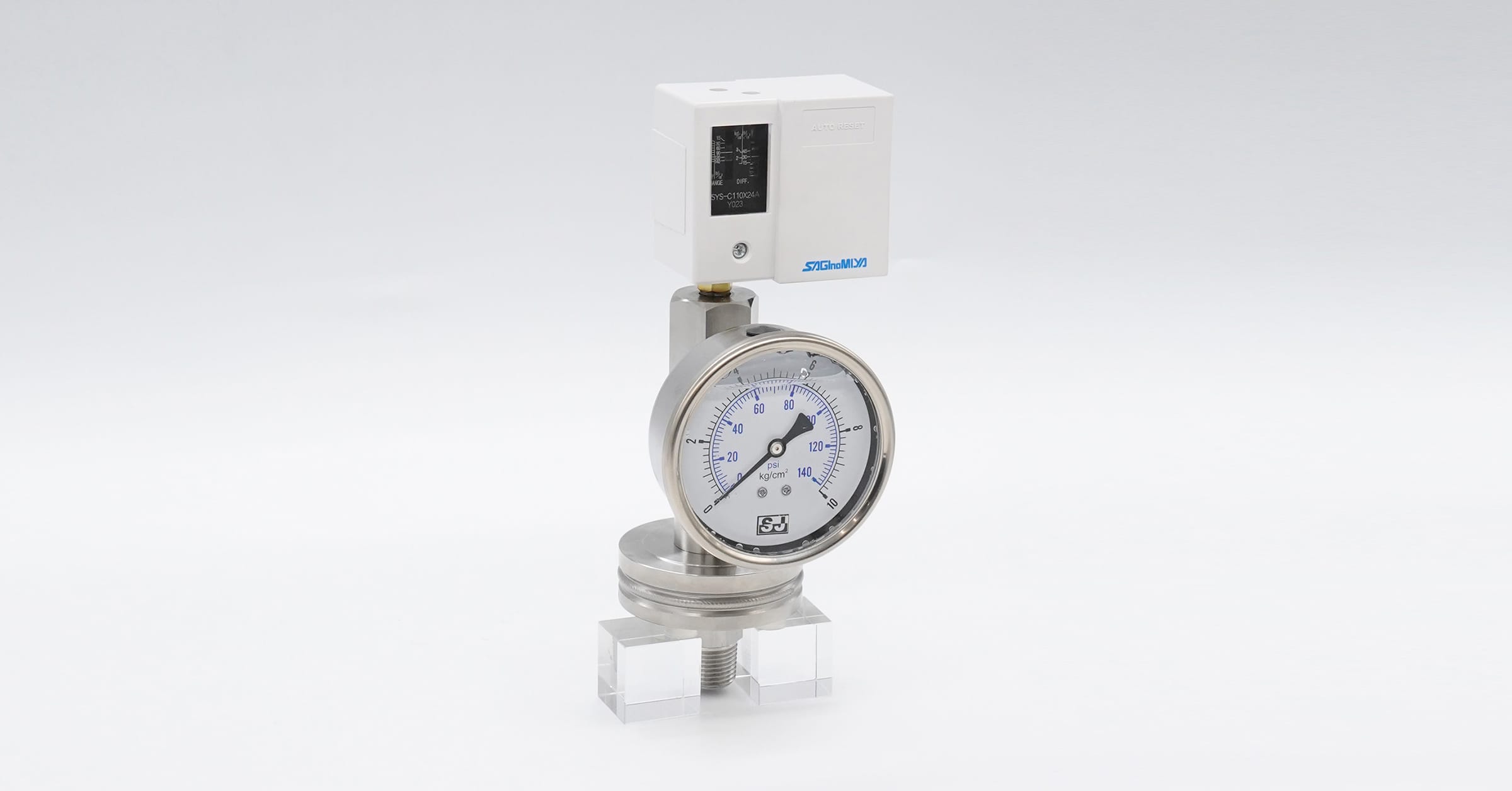

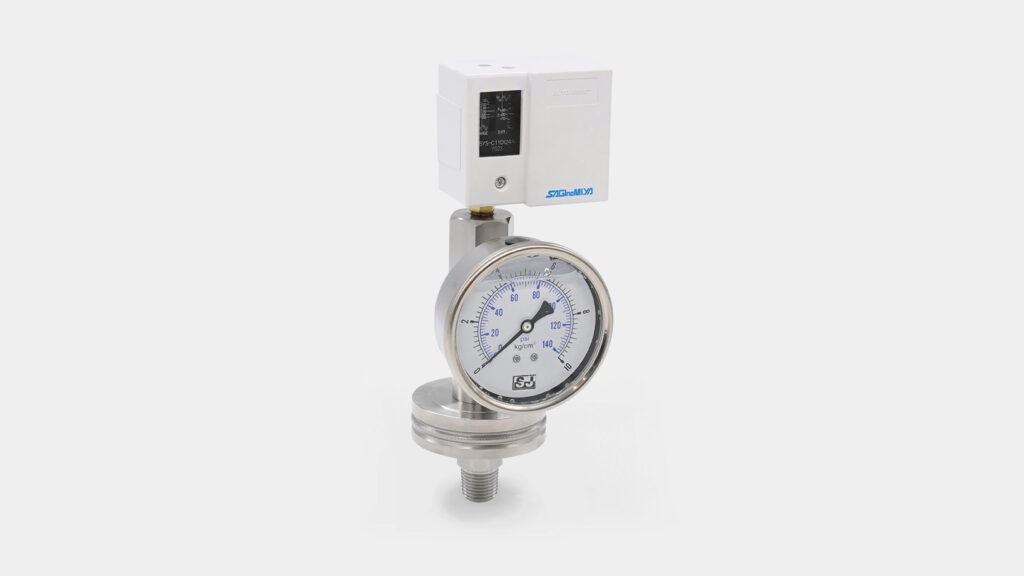

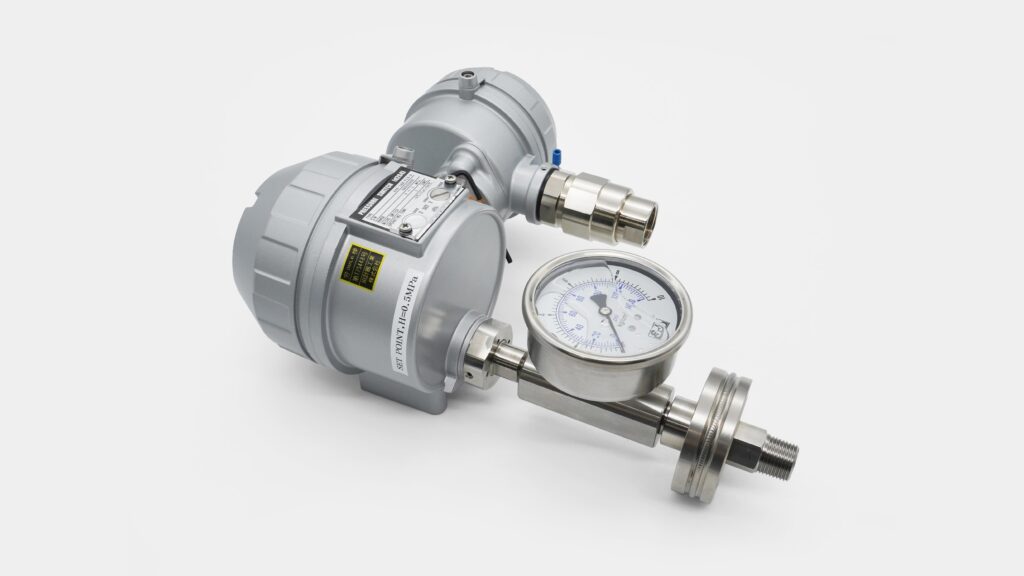

Pressure switch with diaphragm seal — 帶隔膜密封的壓力開關

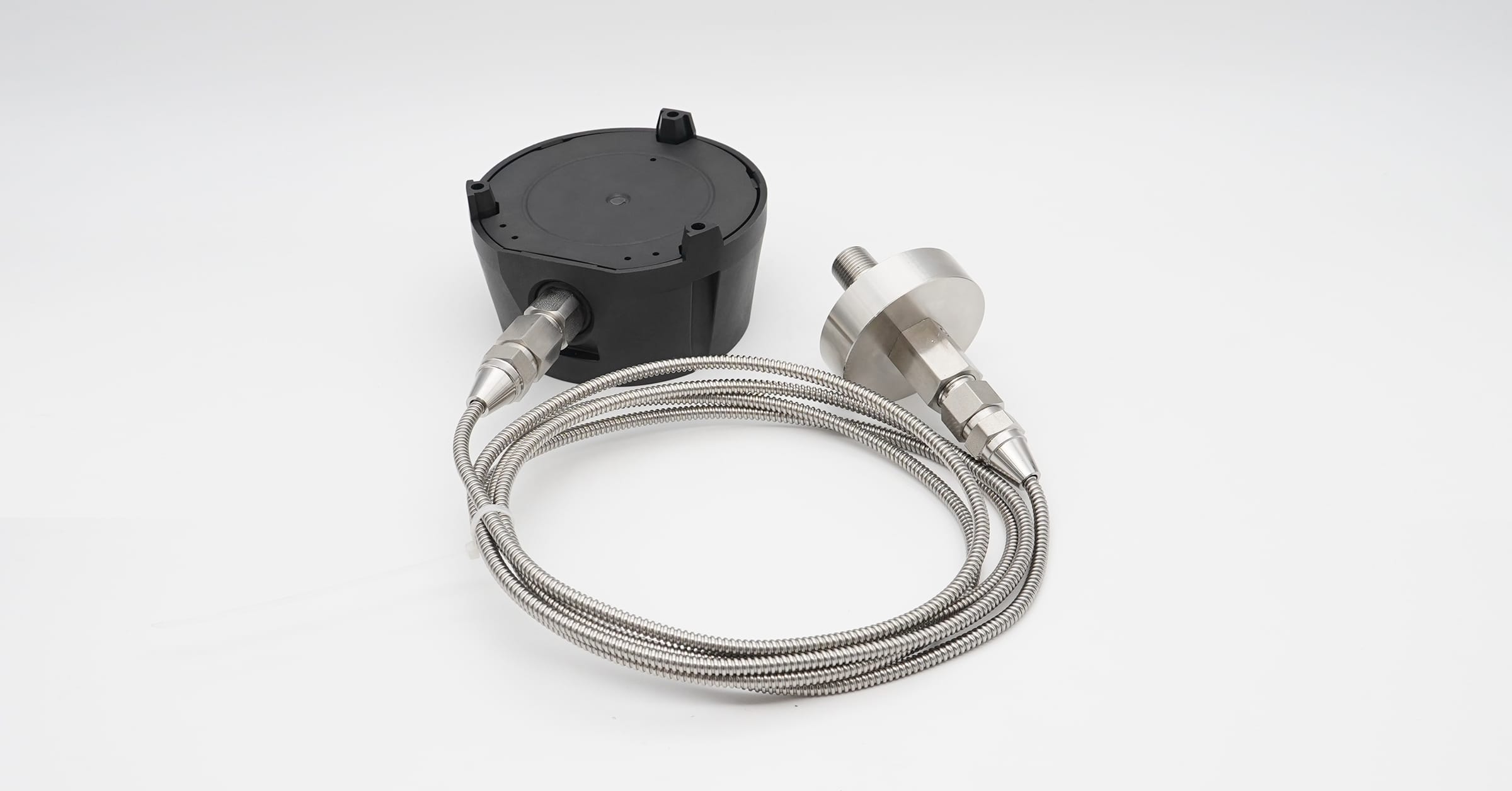

Pressure switch with capillary and diaphragm seal — 帶有毛細管和隔膜密封的壓力開關

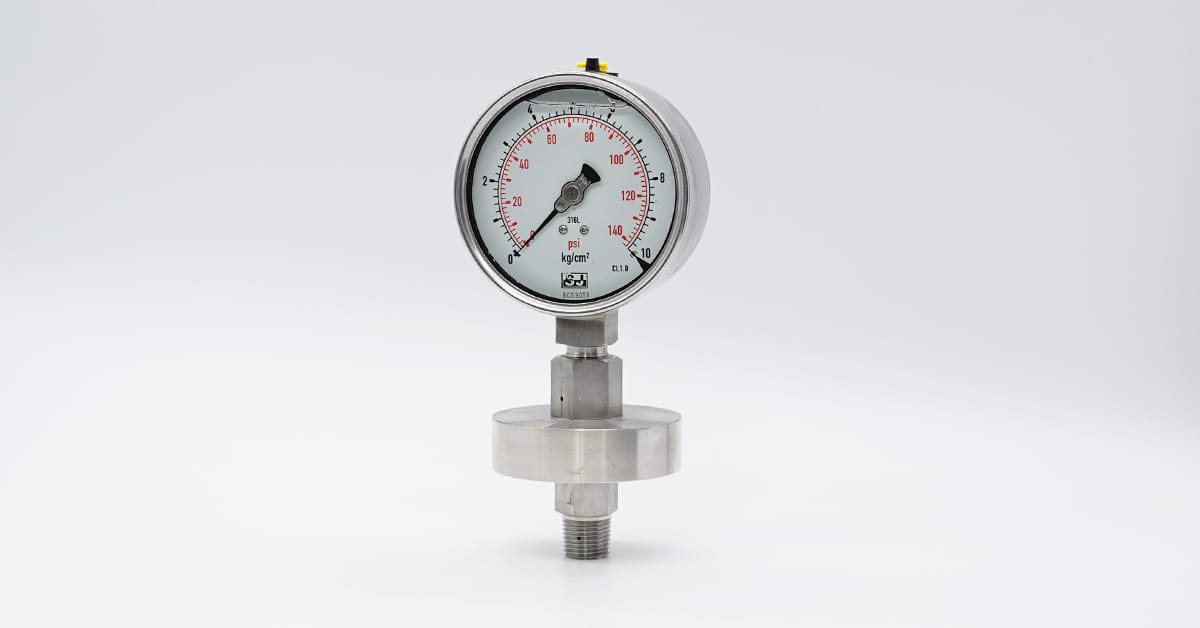

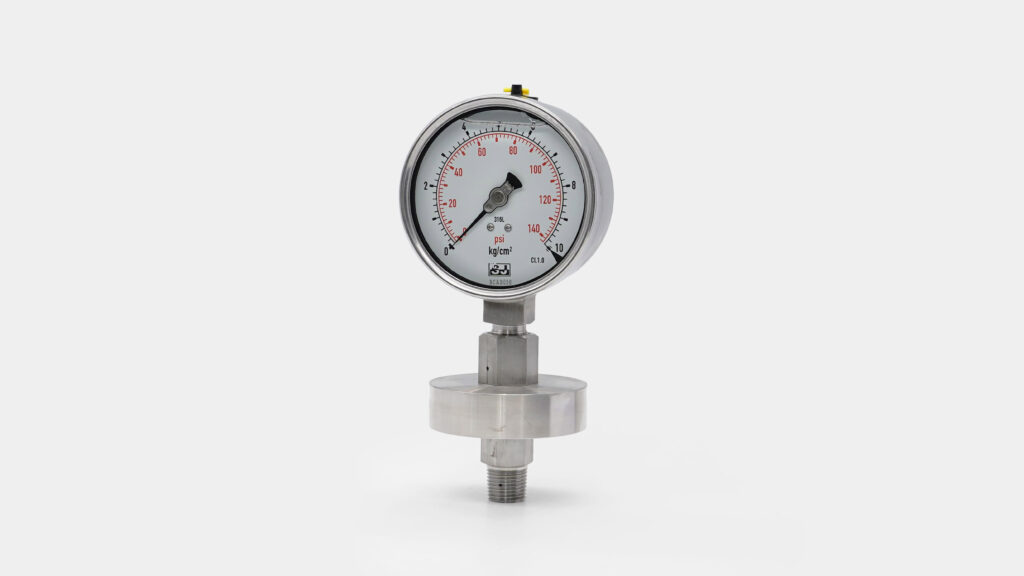

82mm Welded Diaphragm Seal Pressure Gauge — 82mm 焊接隔膜密封壓力錶

下載

英語

SJ-Gauge-DIT-W-diaphragm-seal-datasheet-en

繁體中文

SJ-Gauge-DIT-W-diaphragm-seal-datasheet-zh-tw

規格

直徑	48、70、82、90 mm
接續	公螺紋、母螺紋、由令螺帽及活動螺紋連接 1/4, 3/8, 1/2, 3/4, 1 PT、G、NPT、M
儀器連接	1/4, 3/8, 1/2 PT、G、NPT、M
測量範圍	48 mm 壓力錶：0 ...4 bar 至 0 ...40 巴傳送器：0 ... 4 bar 至 0 ...40 巴 70 mm 壓力錶：-1 ... 3 bar, 0 ...2.5 bar 至 0 ...60 巴傳送器：-1 ... 1 bar、0 ... 0.3 bar 至 0 ...60 巴 82 公釐壓力錶：-1 ... 60 bar 90 mm 壓力錶：-1 ... 1.5 bar, 0 ...0.6 bar 至 0 ...60 巴傳送器：-1 ... 0.6 巴、0 ... 0.1 巴至 0 ...60 巴或所有其他等效真空或結合壓力與真空範圍
材質	本體： 304 SS、316 SS、316L SS、雙相鋼、哈氏合金 C276、鉭、蒙乃爾 400、鈦、鎳 200 隔膜： 316L SS、哈氏合金 C276、鉭、蒙乃爾 400、鈦、鎳 200
介質溫度	0°C ... 80°C, 81°C ... 200°C, 201°C ...400°C
其他	與儀器焊接，沖洗孔
