SJ 炘珈儀錶 pressure gauge with corrosion-resistant plastic diaphragm seal

單法蘭隔膜－抗腐蝕型

型號：DIF-P
  • 全塑膠材質設計，重量輕，可有效量測酸性與鹼性介質
  • 優異的塗料、電鍍、污水處理和造紙工業用途
  • 反應迅速的售後服務 / 可客製化
  • 高品質 / 一年保固
  • 產品圖片僅供參考，最終規格以確認訂單為準。.
立即詢價

介紹

DIF-P 是一款重量輕、全塑性的法蘭隔膜密封件，專門用於測量酸性和鹼性等腐蝕性介質。它支援各種法蘭標準 (ANSI、JIS、DIN)，可搭配壓力錶或傳送器使用，壓力設定範圍廣泛。DIF-P 配備 PTFE 或金屬隔膜選項，可廣泛應用於塗裝系統、電鍍槽、廢水處理、化學加工和造紙工業。其耐腐蝕結構可確保在嚴苛環境下的耐用性與穩定效能。

產品實圖

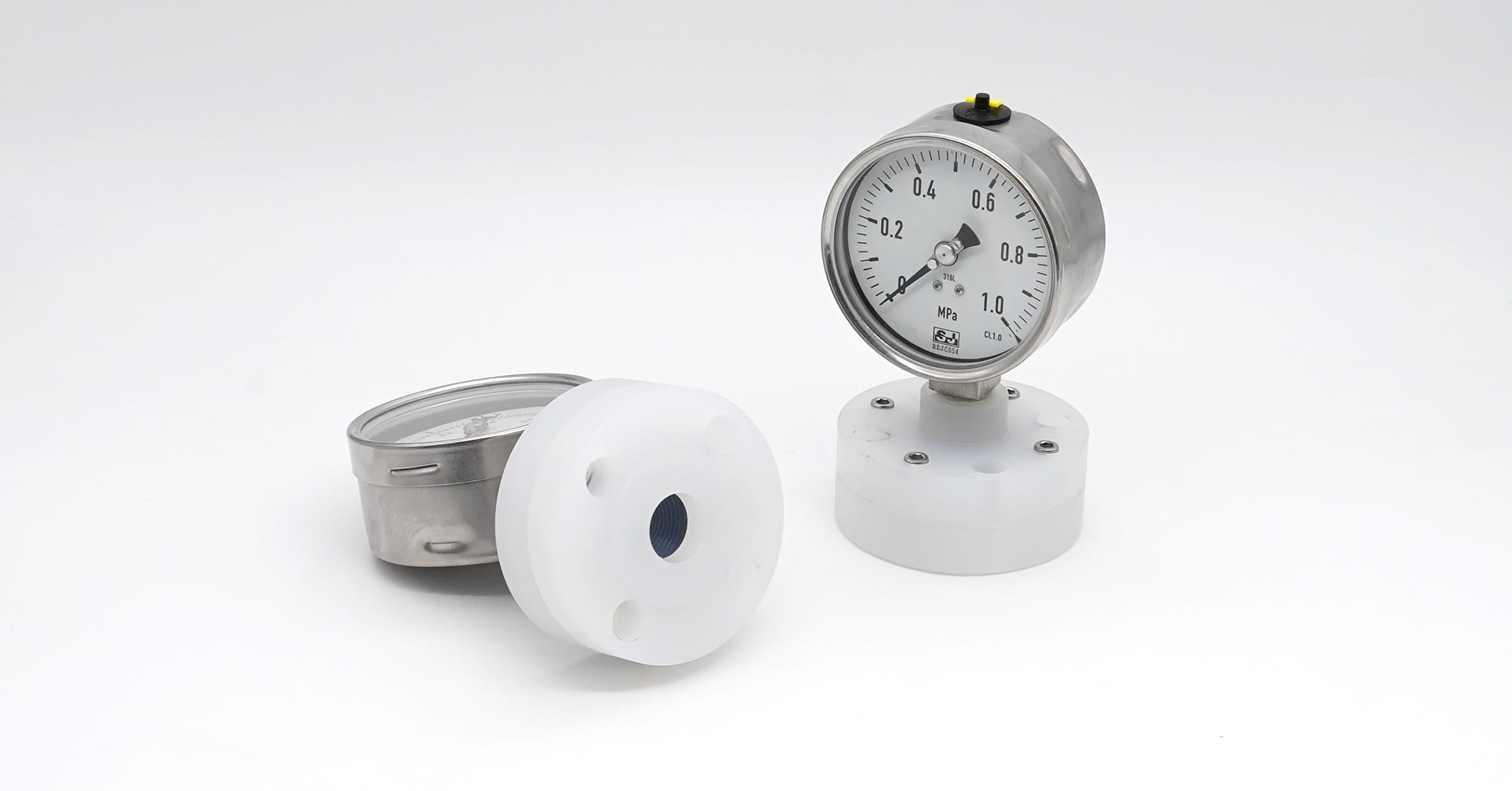

Pressure gauge with flange and plastic diaphragm
帶法蘭和塑料隔膜的壓力錶

下載

英語

SJ-Gauge-DIF-P-diaphragm-seal-datasheet-en

繁體中文

SJ-Gauge-DIF-P-diaphragm-seal-datasheet-zh-tw

規格

接續類型ANSI/ ASME B16.5、JIS、DIN2527
公稱直徑1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 3", 4"
儀器連接
  • 1/4, 3/8, 1/2
  • PT、G、NPT、M
測量範圍 - 金屬隔膜
  • 壓力錶：
  • 1/2"、3/4"：0 ...4 bar 至 0 ...10 bar
  • 1" ...1 1/4":-1 ... 3 bar、0 ...1.6 bar 至 0 ...10 bar
  • 2":-1 ... 1.5 bar、0 ...0.6 bar 至 0 ...10 bar
  • 3"、4"：-1 ... 0.6 bar、0 ...0.6 bar 至 0 ...10 bar
  • 傳送器：
  • 1/2"、3/4"：0 ...0.4 bar 至 0 ...10 bar
  • 1" ...1 1/4":-1 ... 0.6 bar、0 ...0.25 bar 至 0 ...10 bar
  • 2":-1 ... 0.6 bar、0 ...0.1 bar 至 0 ...10 bar
  • 3"、4"：-1 ... 0.05 bar、0 ...0.05 bar 至 0 ...10 bar
  • 或所有其他等效真空或結合壓力與真空範圍
測量範圍 - PTFE 隔膜
  • 壓力錶：
  • 1/2"、3/4"：-1 ... 5 bar、0 ...2.5 bar 至 0 ...10 bar
  • 1" ...1 1/4":-1 ... 1.5 bar、0 ...1.6 bar 至 0 ...10 bar
  • 2":-1 ... 0.6 bar、0 ...0.6 bar 至 0 ...10 bar
  • 3"、4"：-1 ... 0.6 bar、0 ...0.1 bar 至 0 ...10 bar
  • 傳送器：
  • 1/2"、3/4"：-1 ... 3 bar、0 ...0.4 bar 至 0 ...10 bar
  • 1"...1 1/4":-1 ... 0.6 bar、0 ...0.1 bar 至 0 ...10 bar
  • 2":-0.05 ... 0.05 bar 至 0 ...10 bar
  • 3"、4"：-0.05 ... 0.05 bar 至 0 ...10 bar
材質
  • 上部：PP、PVC、PVDF、PTFE
  • 下部：PP、PVC、PVDF、PTFE
  • 隔膜：PTFE, Hastelloy C276, Titanium, Tantalum, Monel 400, Nickel 200, Silicone, Viton, 316L+PTFE, 316L+PTFE Coating
介質溫度0℃ ...60℃ (pvc), 0℃ ...80℃ (pp), -40℃ ...120℃ (pvdf), -200℃ ... 240℃ (ptfe)
