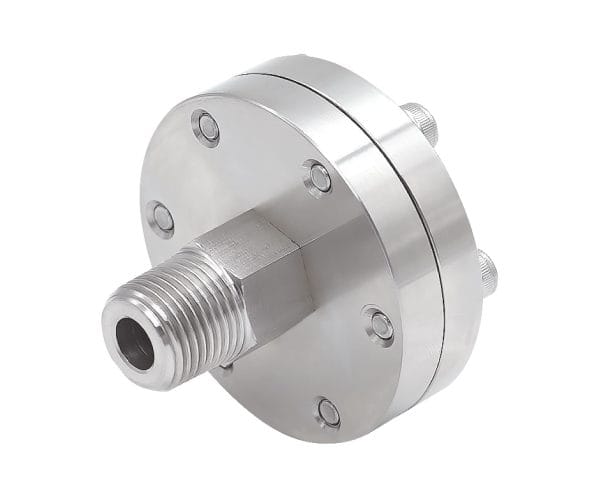

SJ 炘珈儀錶 diaphragm seal with threaded process connection

螺紋式可拆卸隔膜密封器

型號：DIT-S

適用於測量腐蝕性或結晶性介質
當隔膜被液體阻塞時，可取下隔膜進行清潔。
多用於化學加工和製藥工業

反應迅速的售後服務 / 可客製化
高品質 / 一年保固
產品圖片僅供參考，最終規格以確認訂單為準。.

介紹

DIT-S 螺紋式隔膜密封設計用於測量腐蝕性、結晶性或含有顆粒的介質。其可拆式隔膜可在堵塞時快速清洗，非常適用於化學處理、製藥設備以及傳輸黏稠或含固體流體的管道。提供的尺寸從 70 到 160 mm，有外螺紋、內螺紋和聯合螺母螺紋連接，可由 304/316L 不鏽鋼、哈氏合金、鈦、鉭、蒙乃爾合金和其他耐腐蝕材料製成。DIT-S 可與壓力錶和傳送器相容，是一種耐用且易於維護的解決方案，適用於要求嚴苛的工業應用。

產品實圖

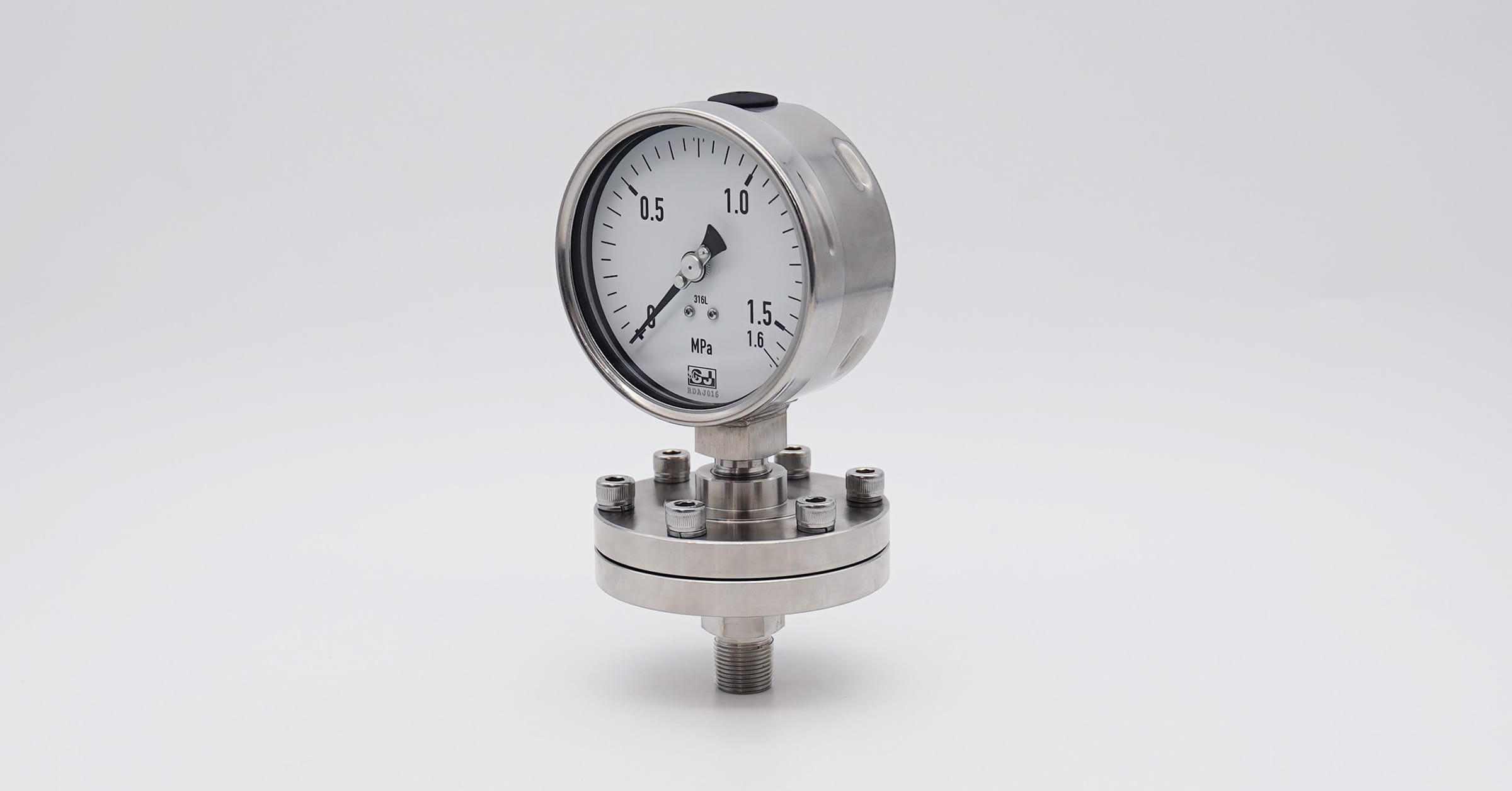

Pressure Gauge with screwed diaphragm seal — 帶螺紋隔膜密封的壓力錶

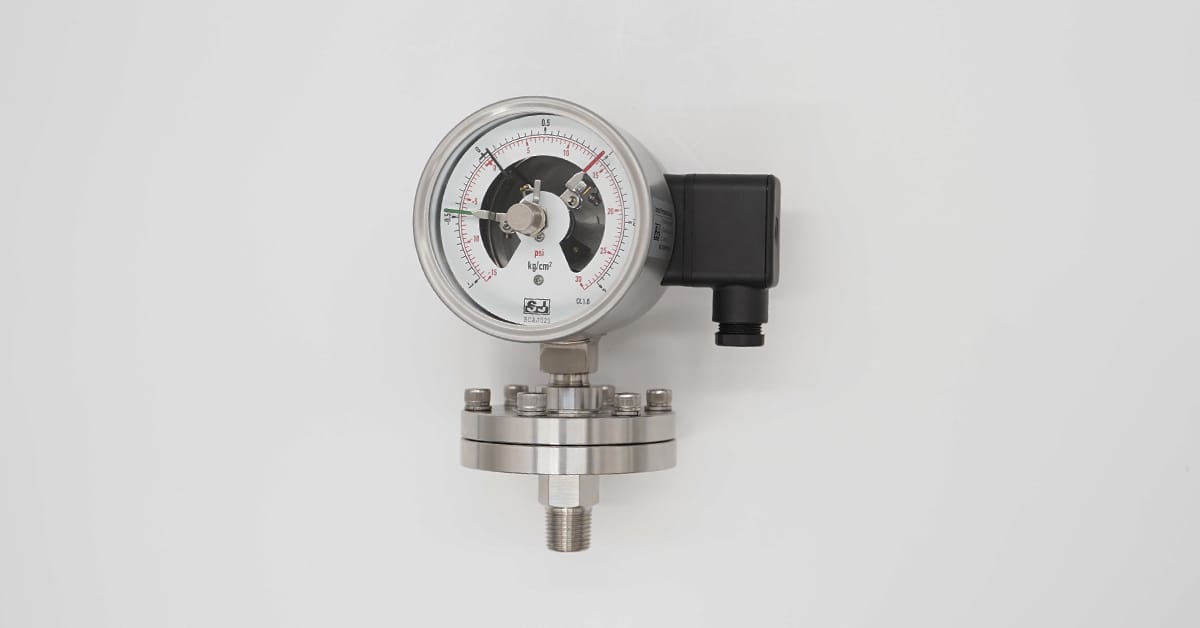

Screwed Diaphragm Seal with Switch Contact Pressure Gauge — 螺紋式隔膜密封連開關接點壓力錶

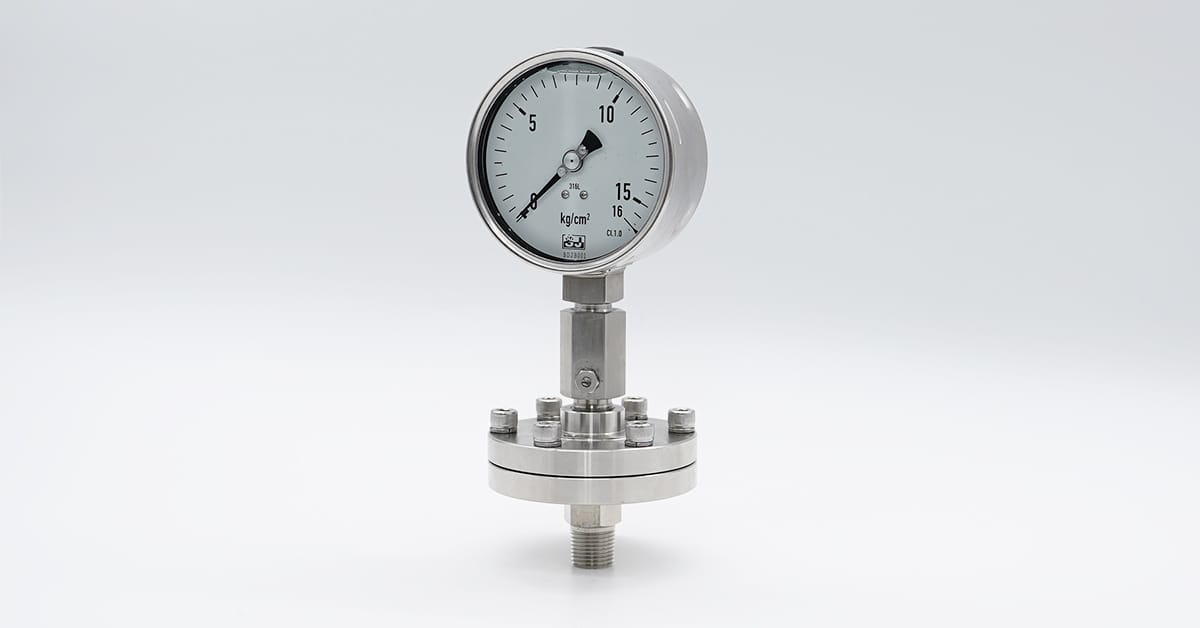

97mm Screwed Diaphragm Seal Pressure Gauge with Pressure Snubber — 97mm 螺栓式隔膜密封壓力錶附壓力緩衝器

下載

英語

SJ-Gauge-DIT-S-diaphragm-seal-datasheet-en

繁體中文

SJ-Gauge-DIT-S-diaphragm-seal-datasheet-zh-tw

規格

直徑	70 、90 、97 、130、160 mm
接續	公螺紋、母螺紋、由令螺帽及活動螺紋連接 1/4, 3/8, 1/2, 3/4, 1 PT、G、NPT、M
儀器連接	1/4、3/8、1/2 PT、G、NPT、M
測量範圍	70 mm 壓力錶：-1...5 bar, 0 ...4 bar 至 0 ...60 bar 傳送器：-1...0.6 bar、0 ... 0.25 bar至 0 ...60 bar 90 mm 壓力錶：-1 ... 3 bar、0...2.5 bar 至 0 ...60 bar 傳送器：0 ... 0.01 bar 至 -1 ... 60 bar 97 mm 壓力錶：-1 ... 60 bar 130 mm 壓力錶：-1...1.5 bar, 0 ...0.6 bar 至 0 ...40 bar 傳送器：-1...0.6 bar、0 ... 0.1 bar至 0 ...40 bar 160 mm 壓力錶：-1...0.6 bar, 0 ...0.6 bar至 0...25 bar 傳送器：-0.05 ... 0.05 bar, 0 ...25 bar 或所有其他等效真空或結合壓力與真空範圍
材質	上部 304 SS、316 SS、316L SS、雙相鋼、Hastelloy C276、鈦、鉭、蒙乃爾 400、鎳 200 下部 304 SS、316 SS、316L SS、雙相鋼、Hastelloy C276、鈦、鉭、蒙乃爾 400、鎳 200 隔膜： 316L SS、PTFE、哈氏合金 C276、鉭、鈦、蒙乃爾 400、鎳 200、矽、氟橡膠、316L+PTFE、316L+PTFE 塗層
介質溫度	0°C ... 80°C, 81°C ... 200°C, 201°C ...400°C
其他	焊接儀器、沖洗孔、塗層、襯裡
