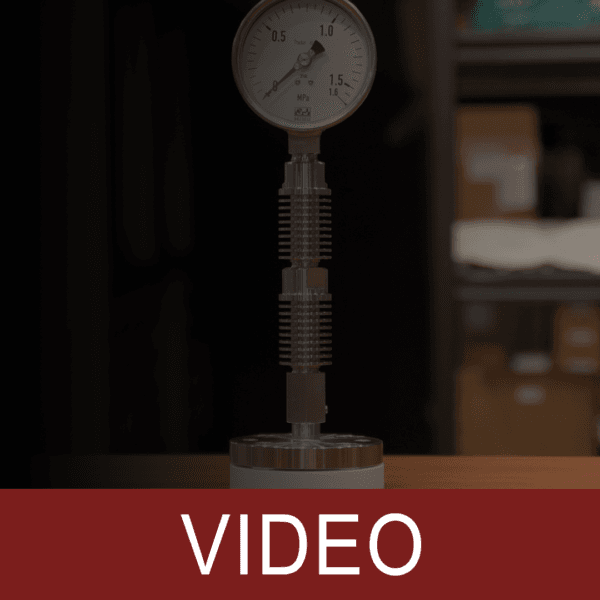

SJ 炘珈儀錶 pressure gauge fitted with an upper metal diaphragm seal

單法蘭隔膜－上座金屬，下座塑膠

型號：DIF-USLP

金屬上體與儀表連接緊密且堅固耐用
塑膠下體可保護壓力儀器不受腐蝕性、污染性或黏性介質的影響
適用於塗料、電鍍、污水處理和造紙工業

反應迅速的售後服務 / 可客製化
高品質 / 一年保固
產品圖片僅供參考，最終規格以確認訂單為準。.

介紹

DIF-USLP 採用混合式結構，耐用的金屬上半身可確保與壓力儀器的安全穩定連接，搭配耐腐蝕的塑膠下半身，可保護壓力錶和傳送器不受侵蝕性、污染性或黏性介質的影響。這樣的設計使它成為油漆生產、電鍍、廢水處理和造紙工業等應用的理想選擇，這些環境都需要強大的耐化學性和易於維護。DIF-USLP 可提供各種法蘭標準和材料，並可選配金屬或 PTFE 隔膜，為化學和環境處理系統提供可靠且長效的壓力測量解決方案。

產品實圖

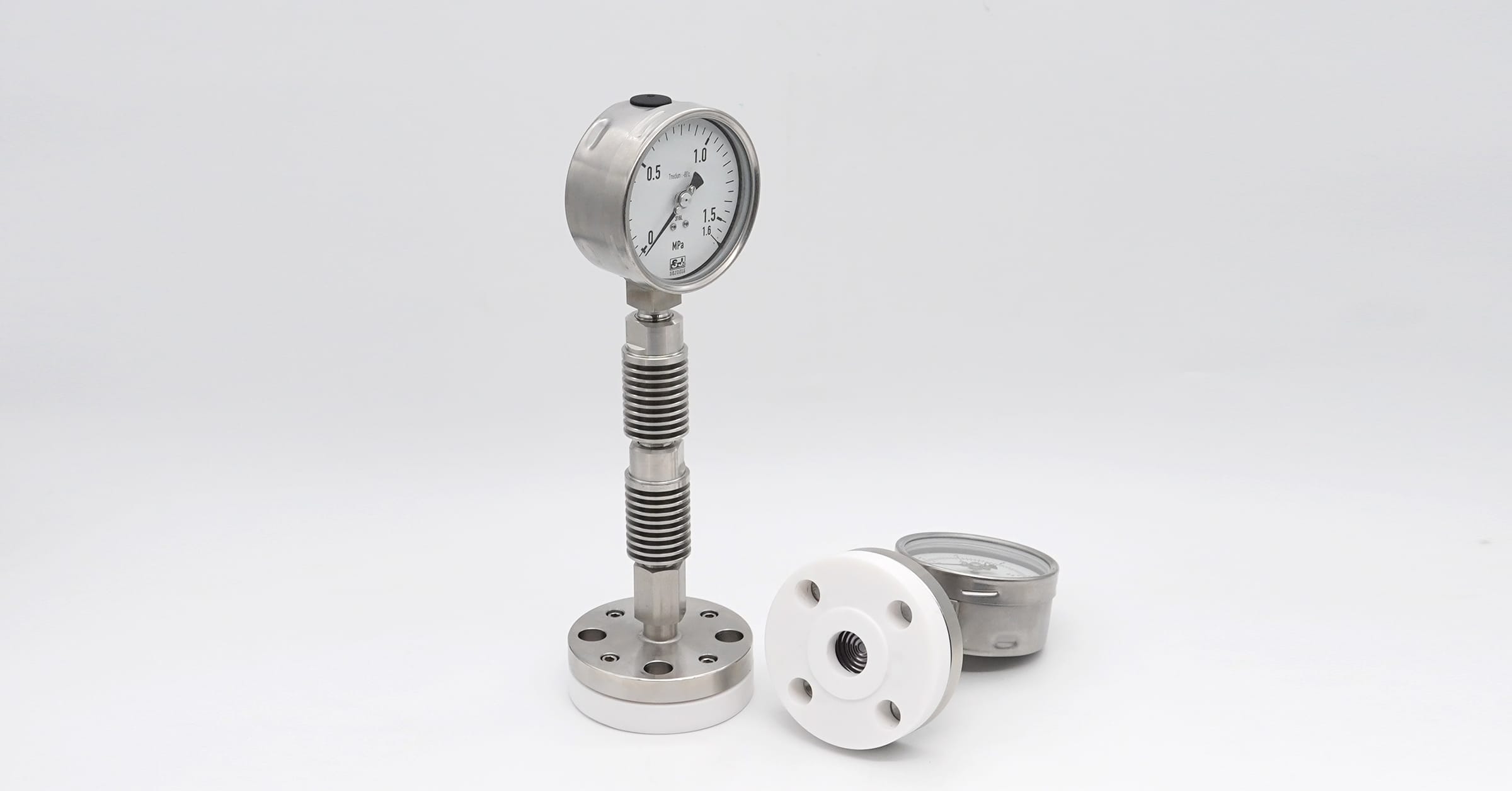

Flange diaphragm pressure gauge cooling element — 法蘭隔膜壓力錶散熱管

下載

英語

SJ_DIF-USLP_DS_en

繁體中文

SJ_DIF-USLP_DS_zh-TW

規格

接續類型	ANSI/ASME B16.5、JIS、DIN 2527
公稱直徑	1/2", 3/4", 1", 1 1/4", 1 1/2", 2", 3", 4"
儀器連接	1/4, 3/8, 1/2 PT、G、NPT、M
測量範圍 - 金屬隔膜	壓力錶： 1/2", 3/4":0 ...4 bar 至 0 ...25 bar 1" ...1/4":-1 ... 3 bar, 0 ...1.6 bar 至 0 ...25 bar 2":-1 ... 1.5 bar, 0 ...0.6 bar 至 0 ...25 bar 3", 4":-1 ... 0.6 bar, 0 ...0.6 bar 至 0 ...25 bar 傳送器： 1/2", 3/4":0 ...0.4 bar 至 0 ...25 bar 1" ...1 1/4":-1 ... 0.6 bar, 0 ...0.25 bar至 0 ...25 bar 2":-1 ... 0.6 bar, 0 ...0.1 bar 至 0 ...25 bar 3", 4":-0.05 ... 0.05 bar 至 0 ...25 bar 或所有其他等效負壓或連成範圍
測量範圍 - PTFE 隔膜	壓力錶： 1/2", 3/4":-1 ... 5 bar, 0 ...2.5 bar 至 0 ...25 bar 1" ...1 1/4":-1 ... 1.5 bar, 0 ...1.6 bar 至 0 ...25 bar 2":-1 ... 0.6 bar, 0 ...0.6 bar 至 0 ...25 bar 3", 4":-1 ... 0.6 bar, 0 ...0.1 bar 至 0 ...25 bar 傳送器： 1/2", 3/4":-1 ... 3 bar, 0 ...0.4 bar 至 0 ...25 bar 1" ...1 1/4":-1 ... 0.6 bar, 0 ...0.1 bar 至 0 ...25 bar 2":-0.05 ... 0.05 bar 至 0 ...25 bar 3", 4":-0.05 ... 0.05 bar 至 0 ...25 bar 或所有其他等效負壓或連成範圍
材質	上部 304 SS、316 SS、316L SS、雙相 SS、哈氏合金、鉭、鈦、蒙乃爾 400 合金、鎳 200 下部 PP、PVC、PVDF、PTFE 隔膜： PTFE、哈氏合金、鈦、鉭、蒙乃爾 400 合金、鎳 200、矽、Viton®、316L+PTFE、316L+PTFE 塗層
介質溫度	0℃ ...60℃ (pvc), 0℃ ...80℃ (pp), -40℃ ...120℃ (pvdf), -200℃ ... 240℃ (ptfe)
其他	與儀器焊接，毛細管
