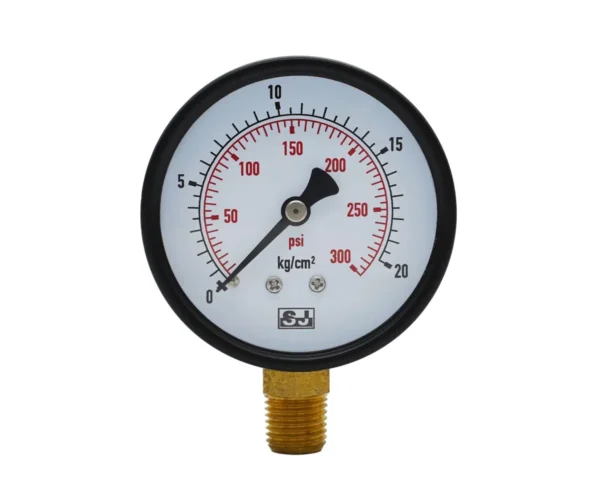

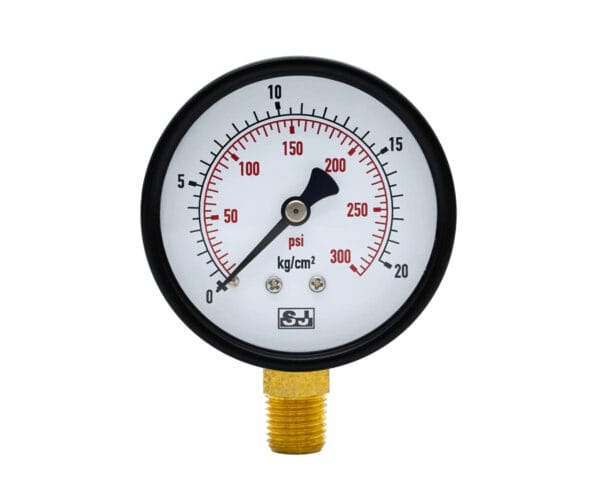

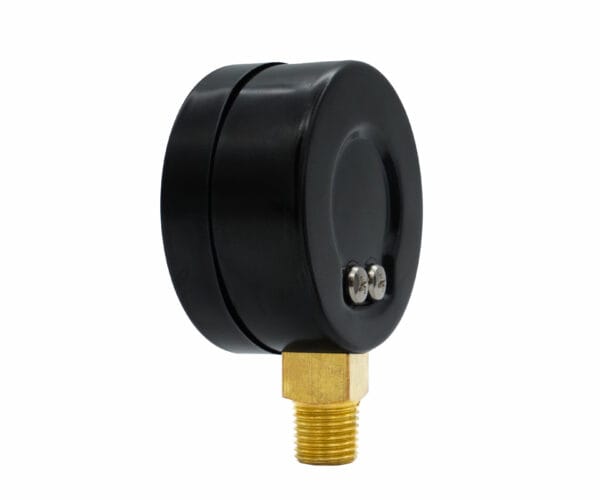

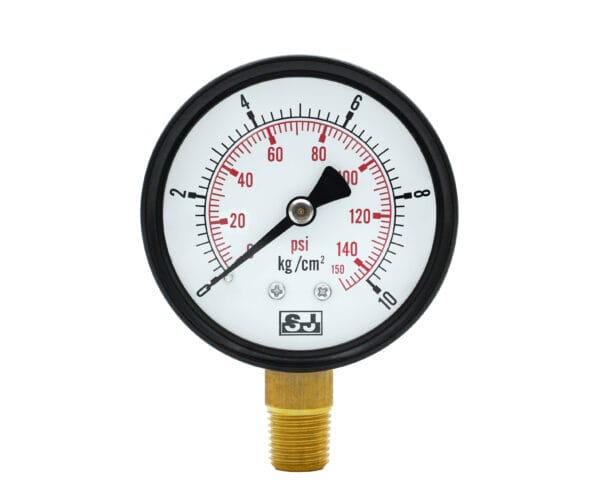

一般工業用壓力錶－黑色鍍鋅鋼殼
型號：PRI
- 小巧的 1.5″、2″ 與 2.5″ 面徑

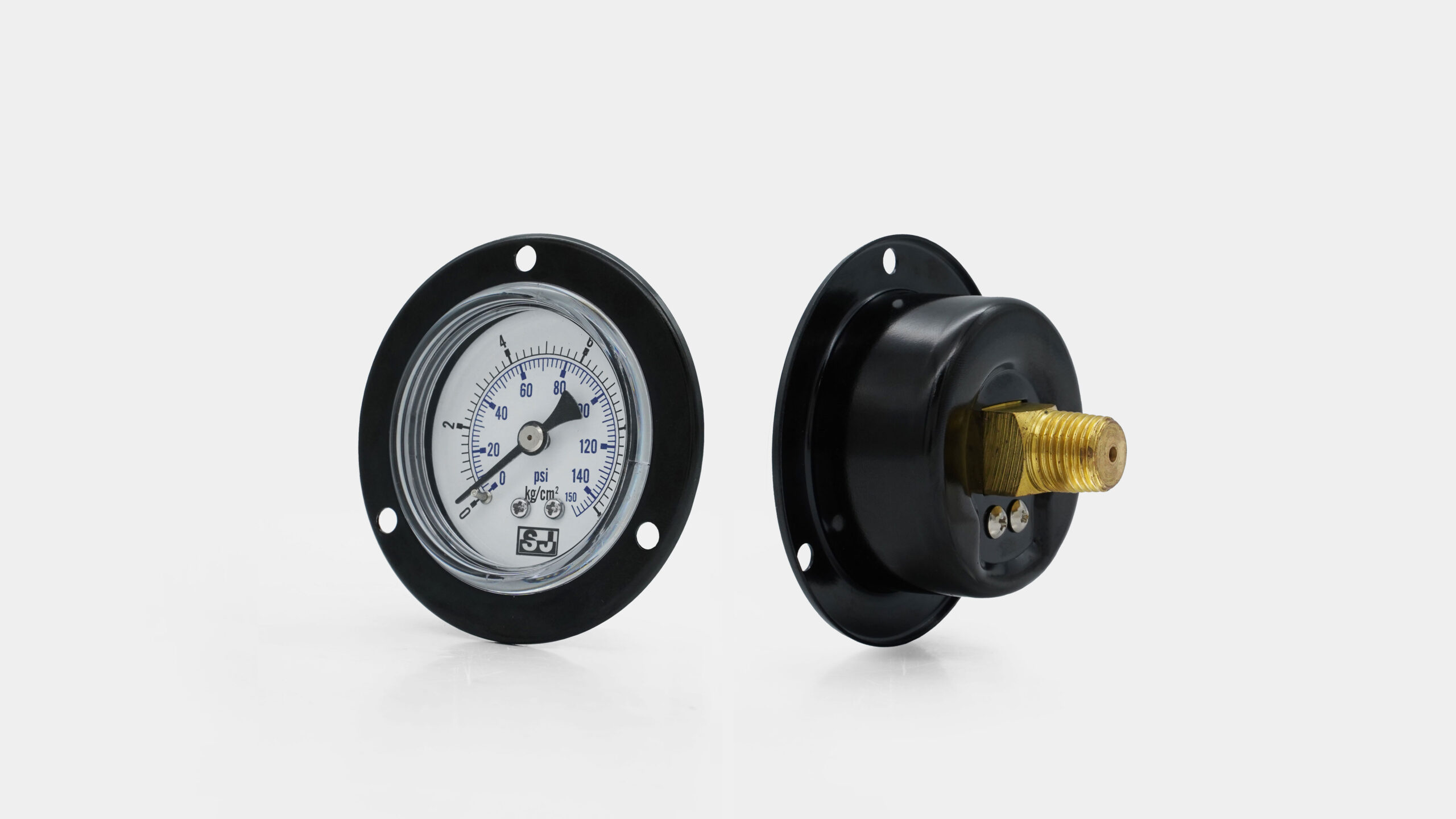

- 直立式或埋入式中心牙安裝，可選前法蘭與 U 型架
- 壓力範圍 0 … 1 bar 至 0 … 400 bar，另有真空與聯成範圍
- 黑色鍍鋅鋼殼，接液部採銅合金
產品應用說明
- 適用於量測空氣、油、水及氣體等非腐蝕性介質的壓力
- 廣泛應用於儀錶、液壓、氣動、HVAC、泵浦、壓縮機及 OEM 設備
- 適合空氣壓縮機、真空泵浦、氣動管路、壓力調節器、測試設備及醫療滅菌器
- 反應迅速的售後服務 / 可客製化
- 高品質 / 一年保固
- 產品圖片僅供參考，最終規格以確認訂單為準。.
介紹
PRI 是一款適用於一般工業壓力、真空與聯成測量的巴登管壓力錶。黑色鍍鋅鋼殼提供 1.5″、2″ 與 2.5″ 面徑，可選直立式或埋入式中心牙安裝。銅合金接液部與機芯適用於非腐蝕性介質，錶窗可選壓克力、聚碳酸酯或玻璃。測量範圍涵蓋 0 … 1 bar 至 0 … 400 bar，以及 -1 … 30 bar。另可選禁油脫脂處理、阻尼機芯、高溫銀焊與隔膜安裝，以符合不同應用需求。

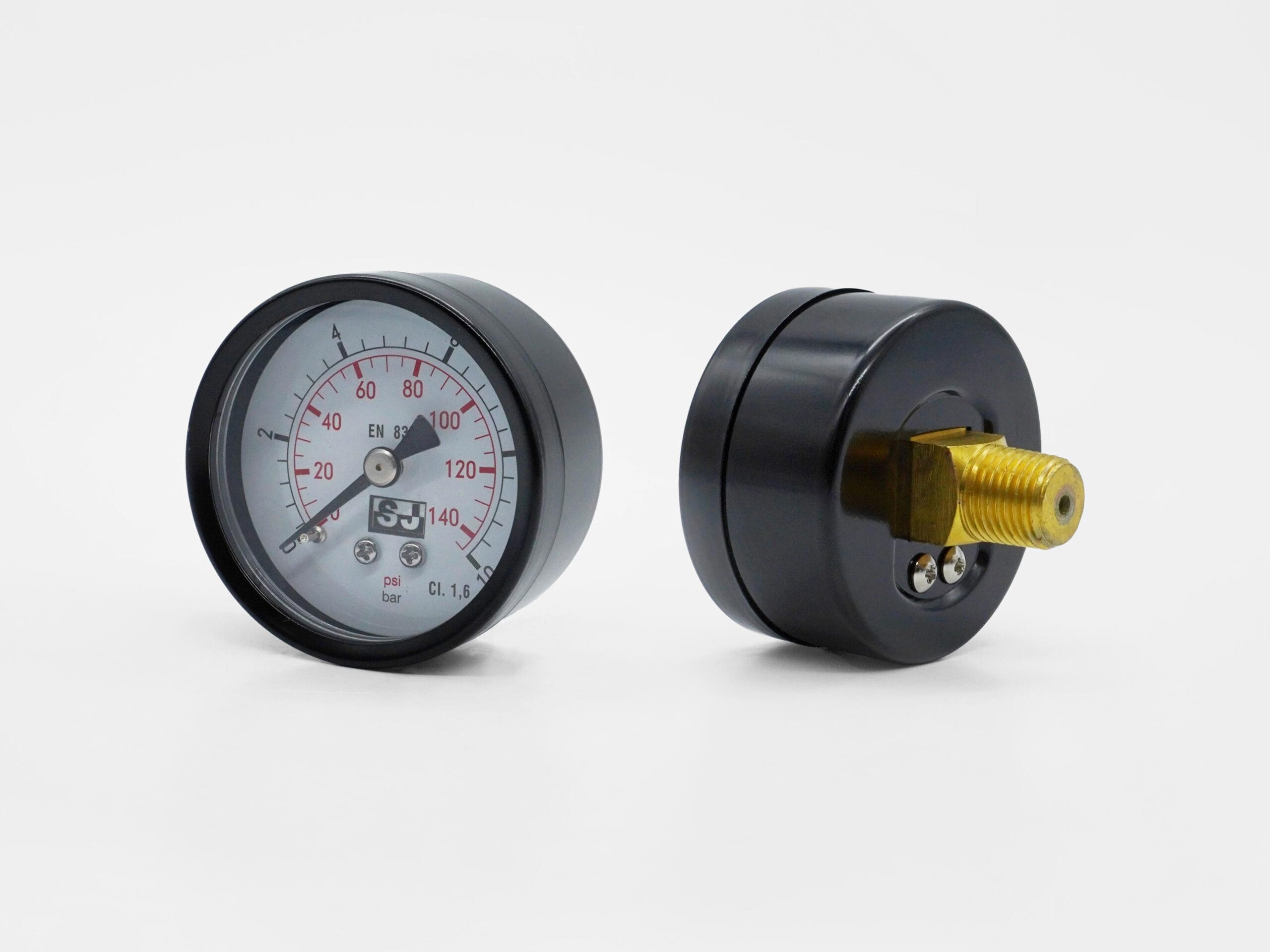

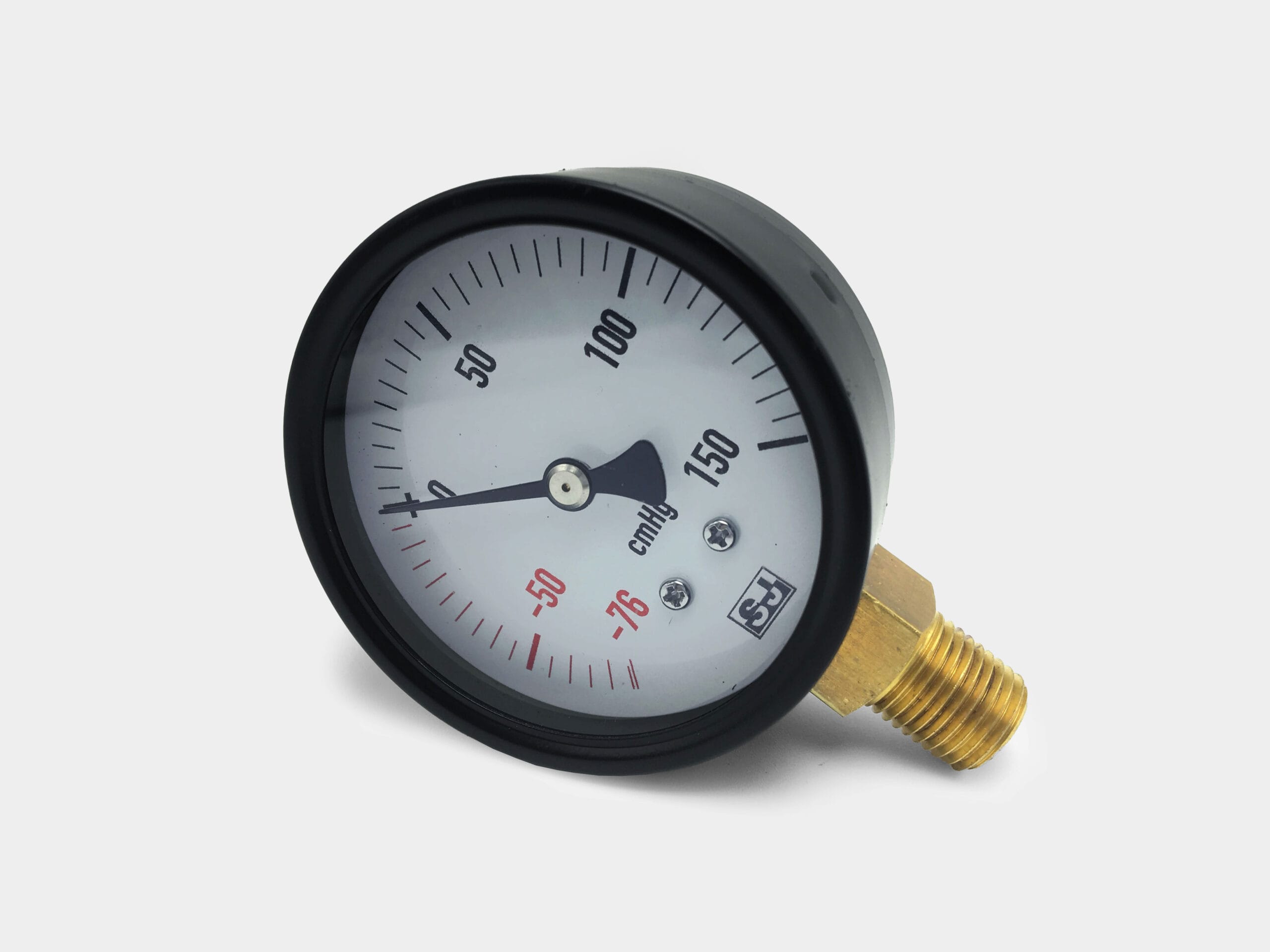

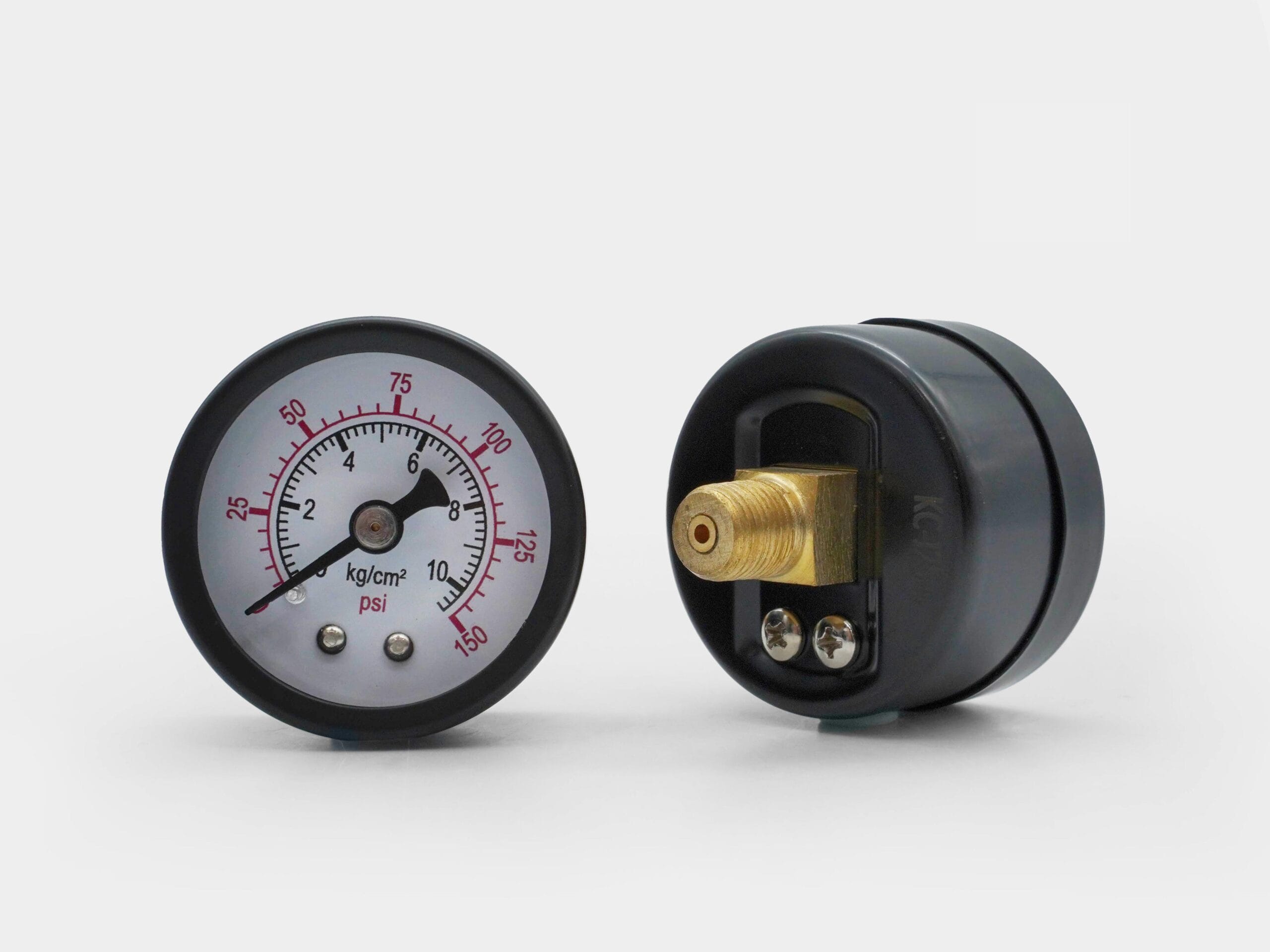

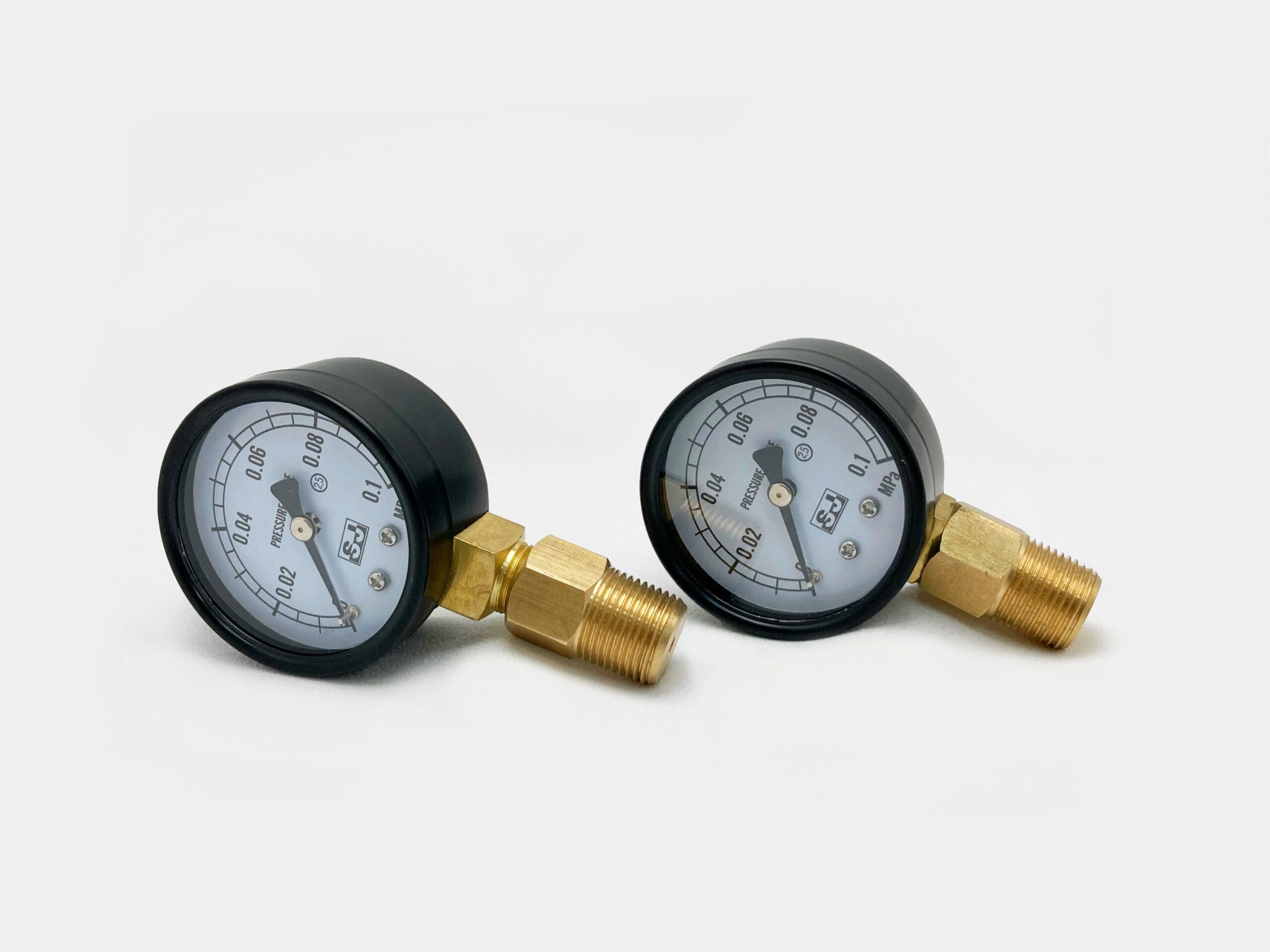

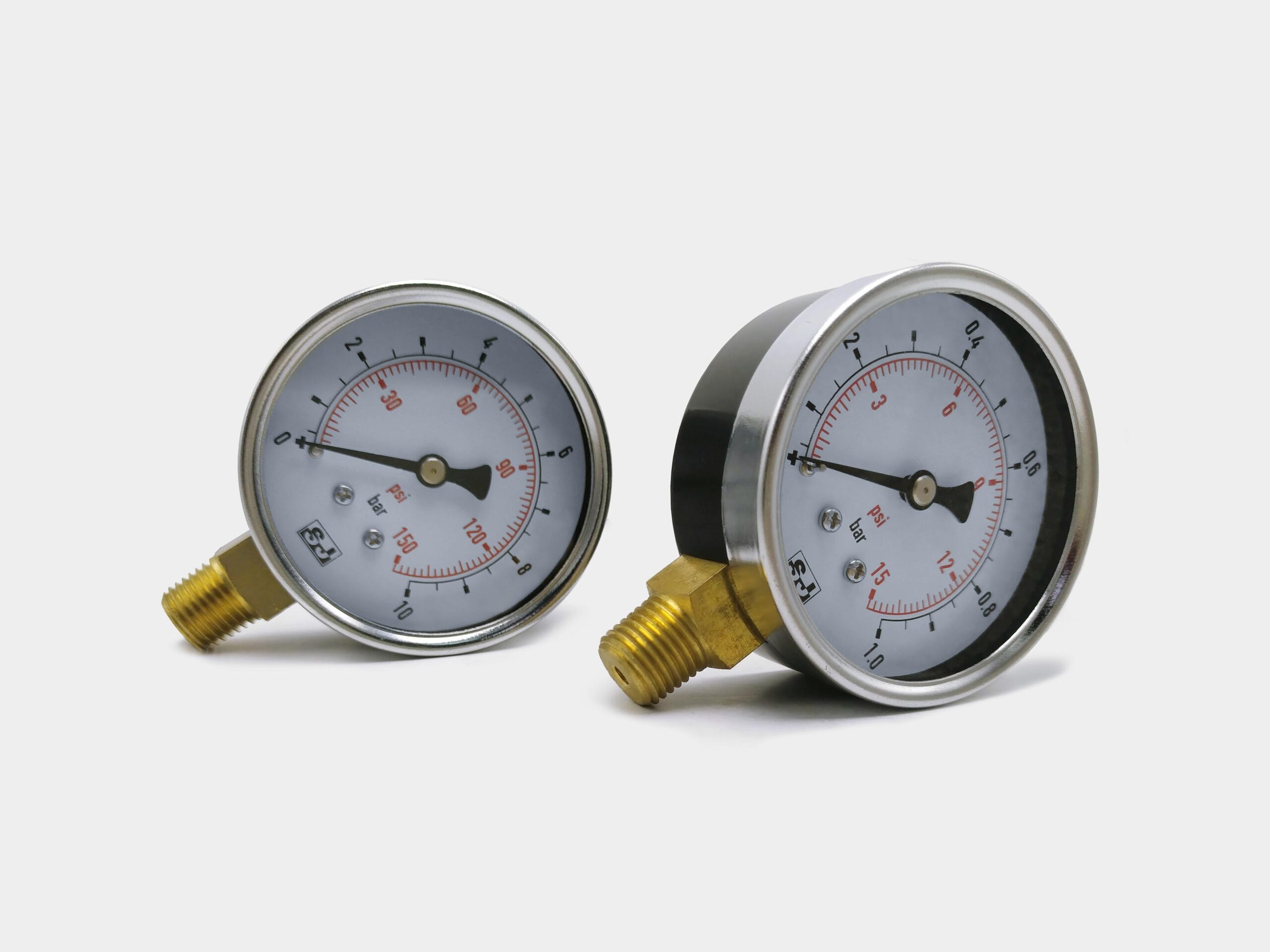

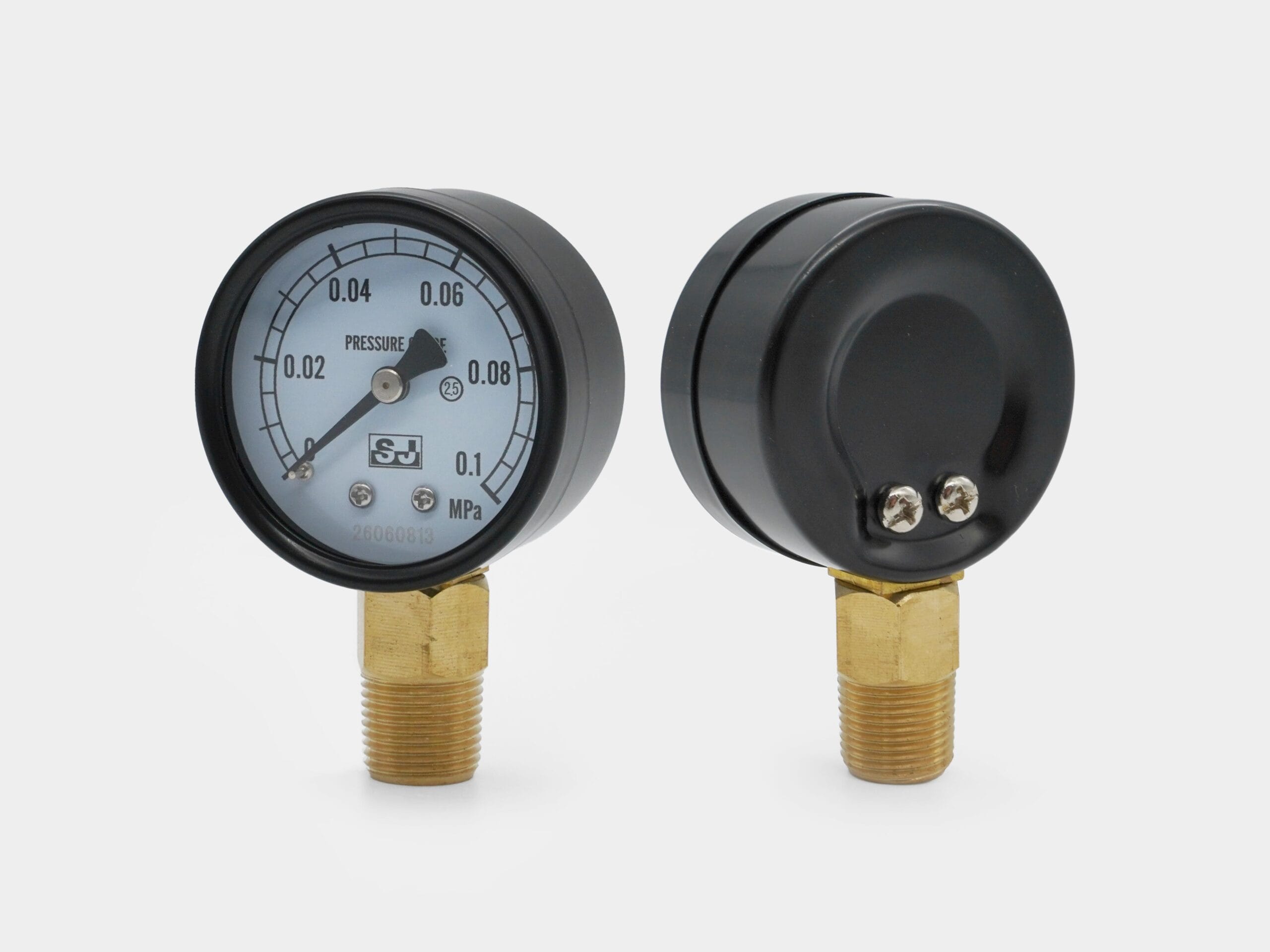

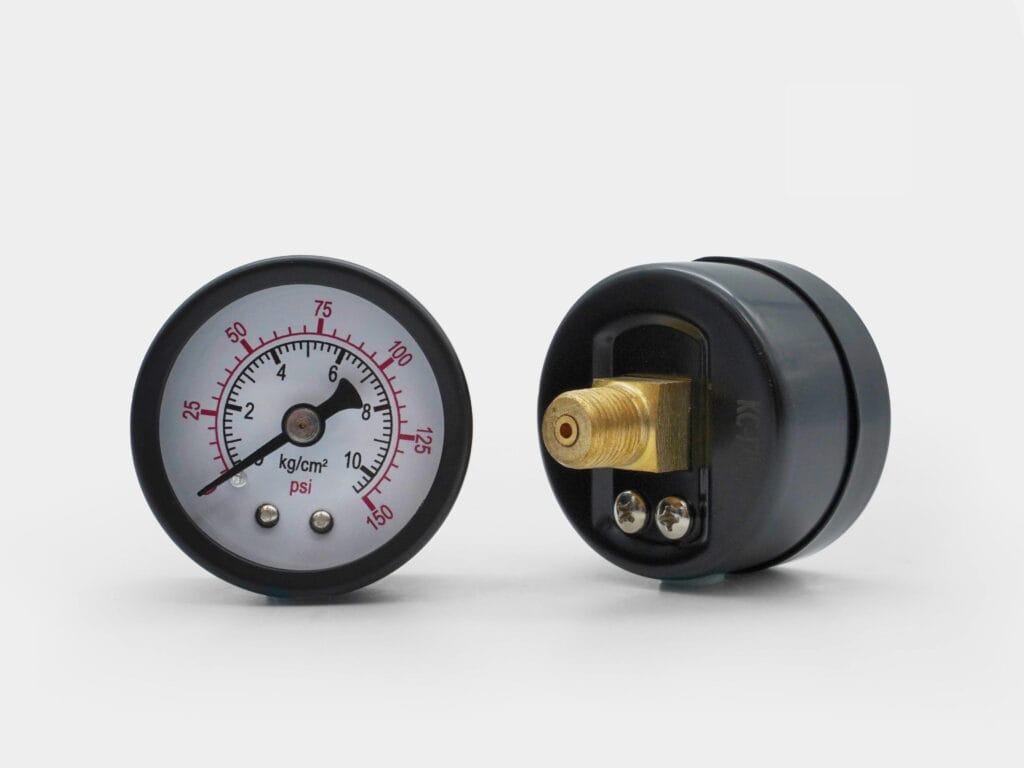

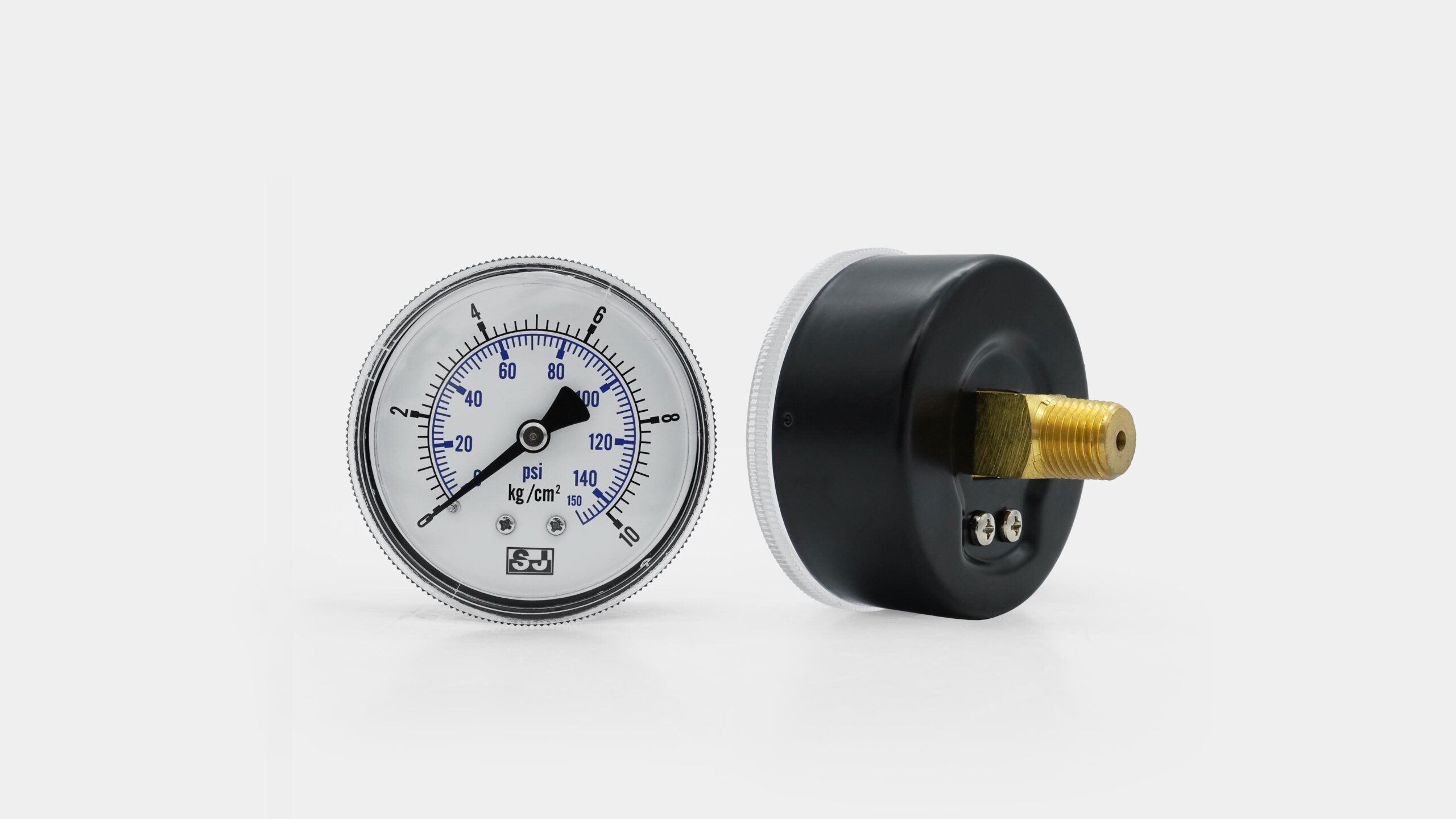

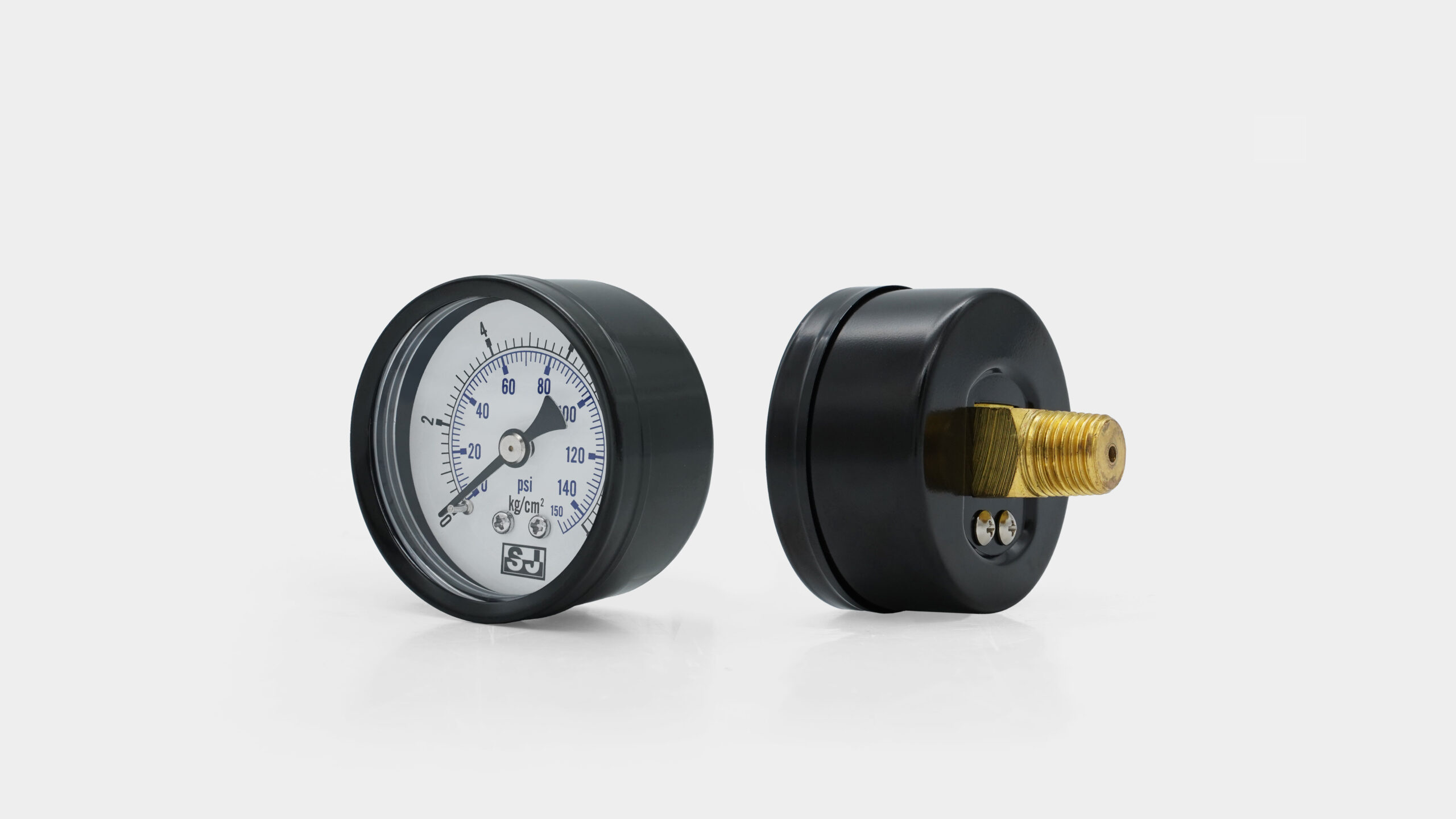

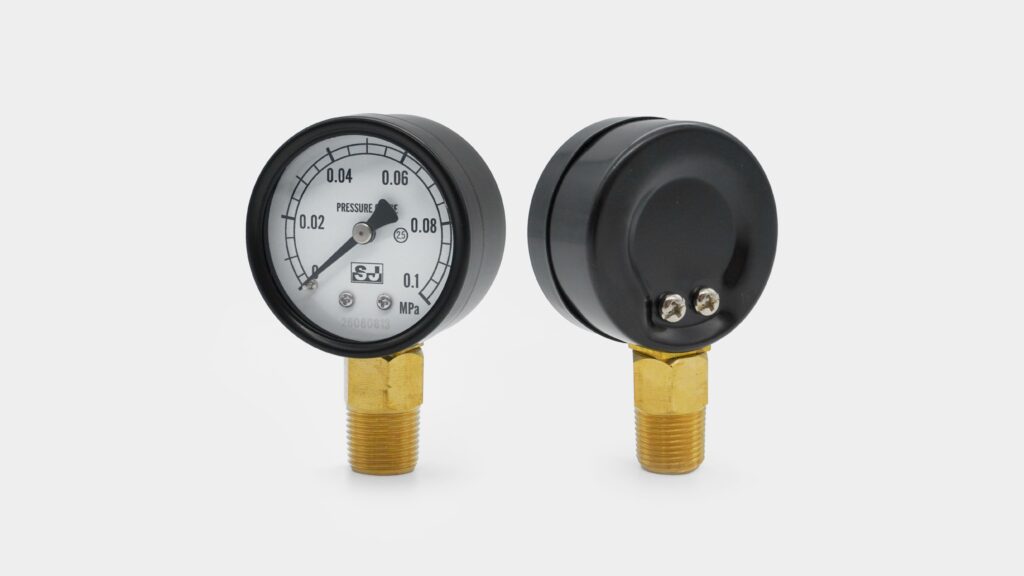

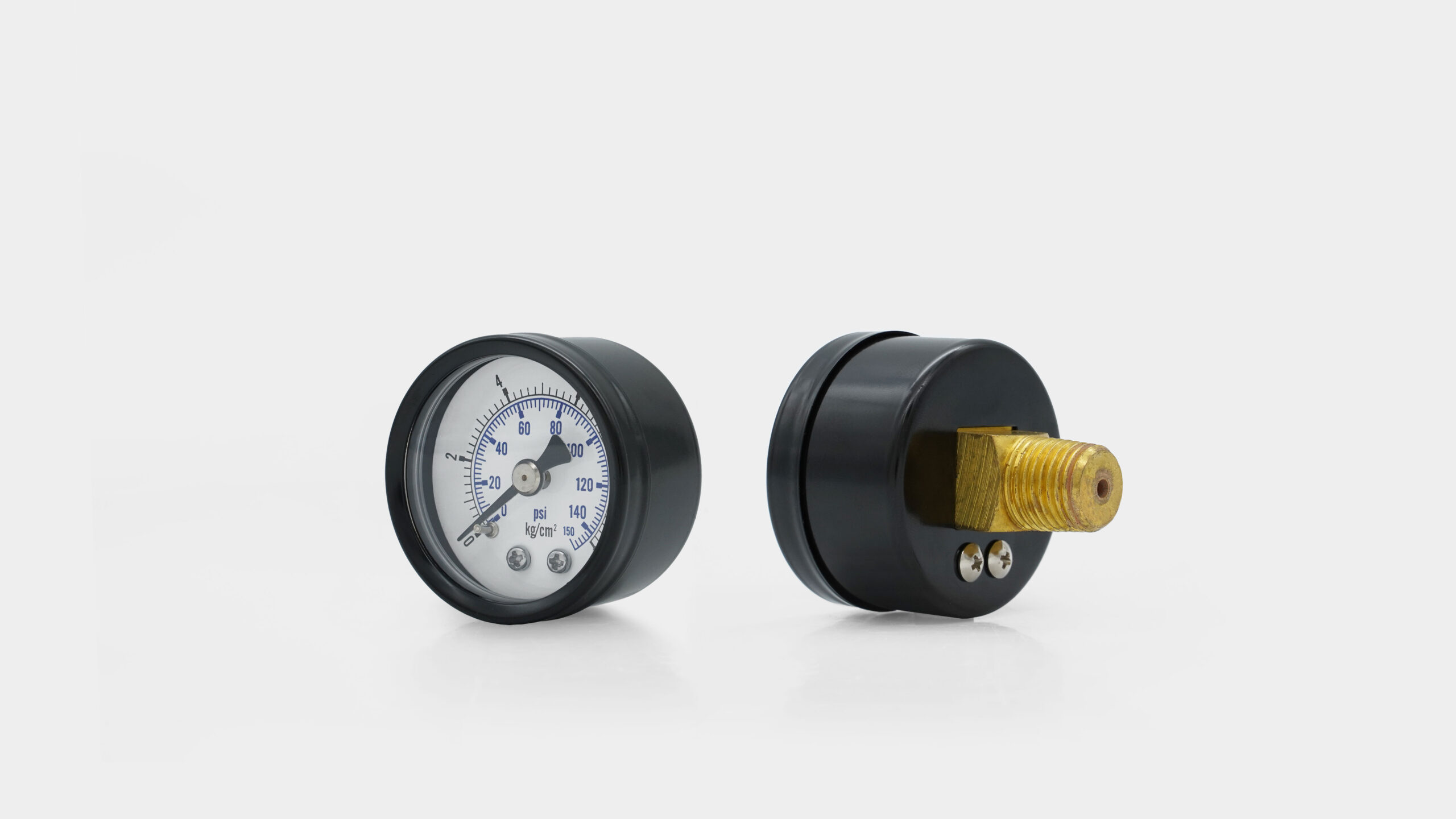

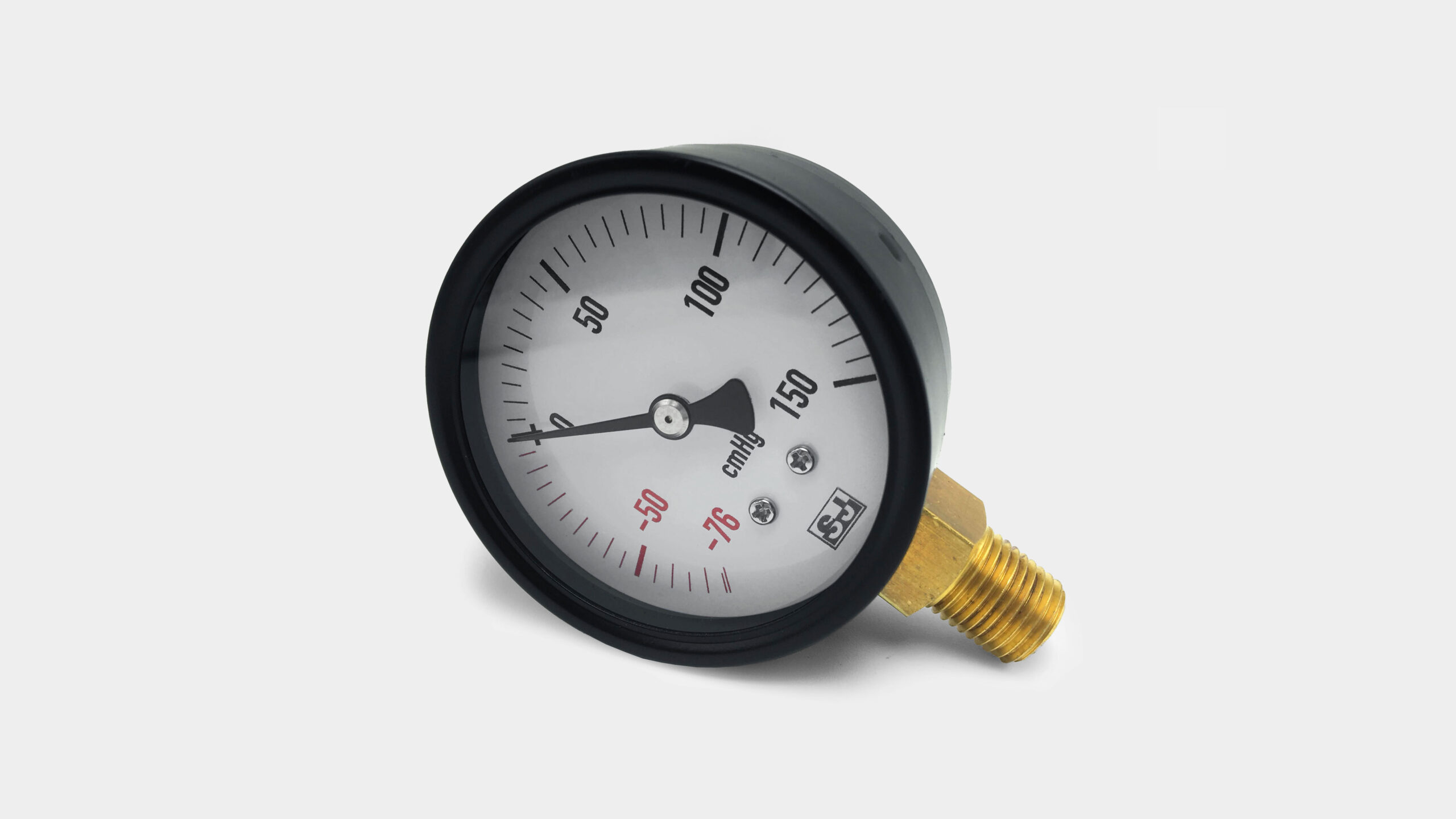

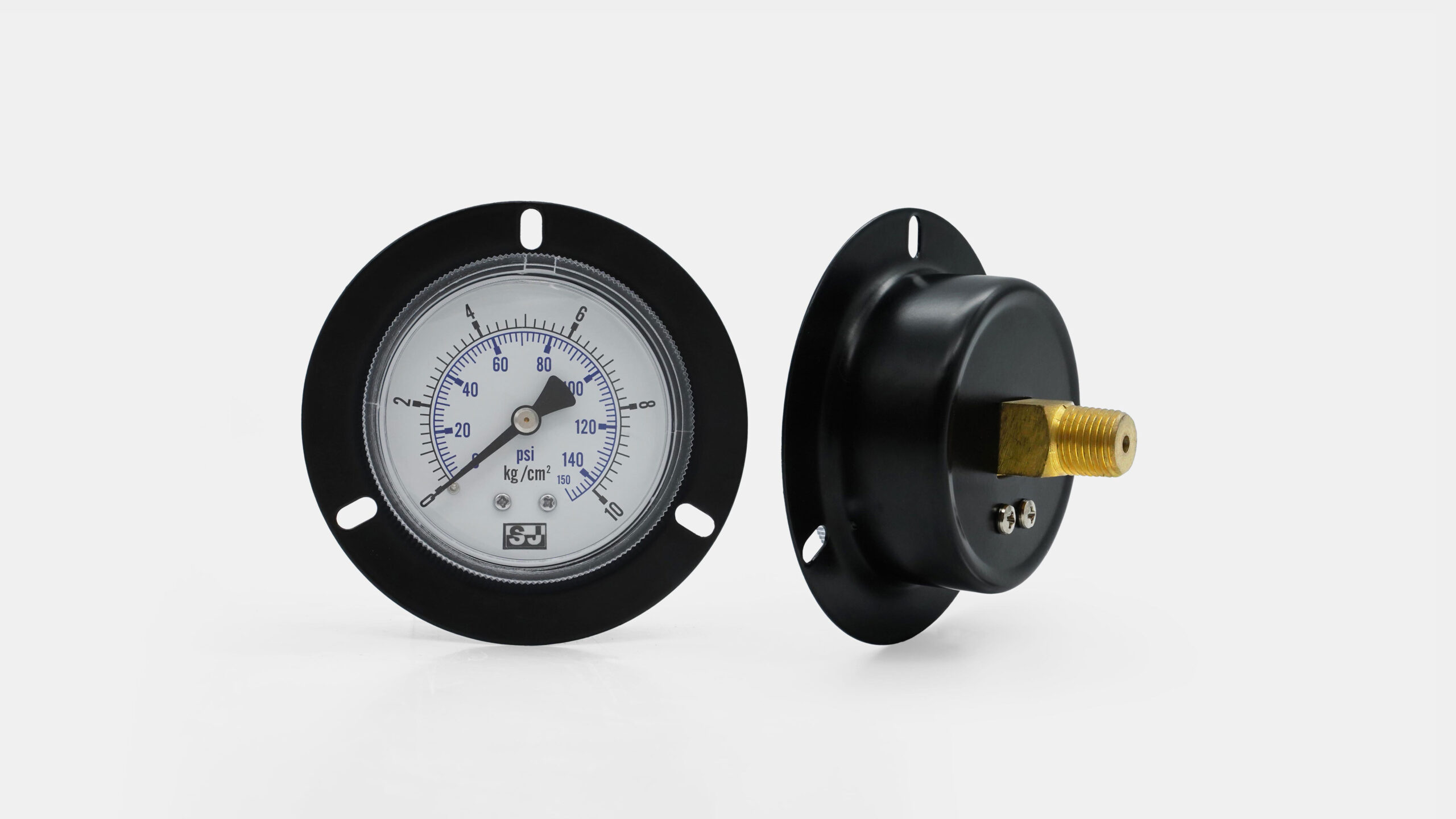

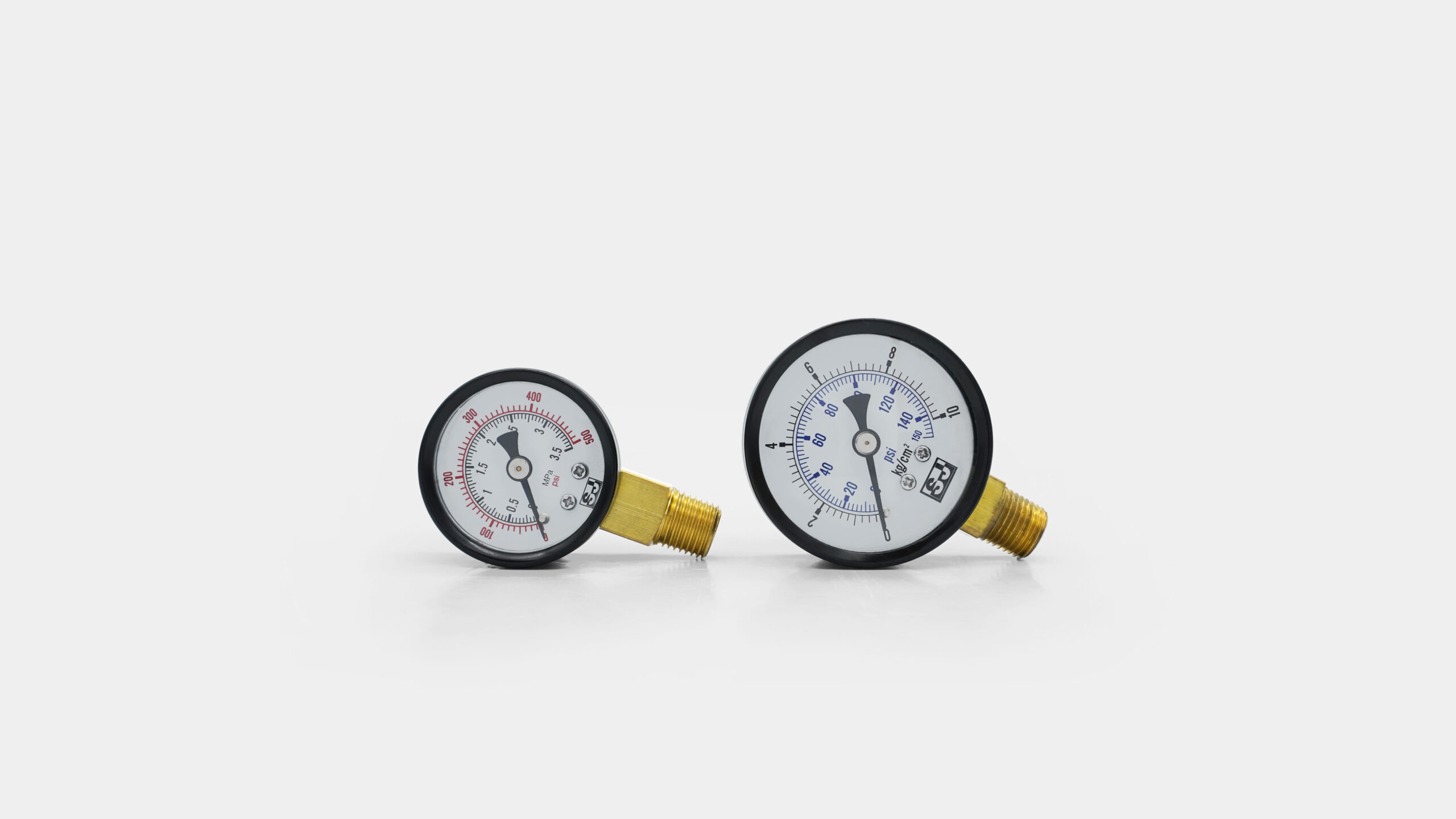

產品實圖
下載
規格
| 基本資訊 | |
| 接續位置 | |
| 直立式 | 無緣 |
|---|---|
| 埋入式中心牙 |
|
| 面徑 |
|
| 錶窗 | 壓克力 |
| 錶殼材質 | 鋼鍍鋅黑色 |
| 錶殼充填液 | 無法填充 |
| 指針 | |
| 標準指針 | 黑色鋁合金 |
| 面板 | |
| 擋針柱 | 零點位置 |
| 量測規格 | |
| 測量範圍 | |
| 正壓 | 0 ... 1 bar 至 0 ... 400 bar |
| 聯成 | -1 ... 30 bar |
| 真空 | -1 ... 0 bar |
| 可依需求提供其他等效壓力/真空單位 | |
| 耐真空性 |
|
| 精度 | |
| 1.5" | ±4 % F.S. |
| 2" | ±2.5 % F.S. |
| 2.5" |
|
| 量測元件 | |
| 巴登管材質 | 銅合金 |
| 機芯 | 銅合金 |
| 連接規格 | |
| 螺牙規格 | |
| 螺牙尺寸 | 1/8, 1/4 |
| 螺牙種類 | BSPT (PT)、BSPP (PF)、NPT |
| 螺紋形式 | 外螺紋 |
| 接液部材質 | 銅合金 |
| 使用條件 | |
| 介質溫度 | |
| 無填充儀錶 | -20 °C 至 60 °C |
| 環境溫度 | |
| 無填充儀錶 | -20 °C 至 60 °C |
| 儲存溫度 | |
| 無填充儀錶 | -20 °C 至 60 °C |
| 壓力限制 | |
| 穩定負荷 | 全刻度的 3/4 |
| 脈動負荷 | 全刻度的 2/3 |
| 短時間過壓 | 全刻度值 |
| 防護等級 | |
| 符合 IEC/EN 60529 標準的防護等級 | IP30 |
| 選配項目 | |
| 選配項目 |
|
| 認證與文件 | |
| 認證 |
|
| 文件 |
|
| 建議的校正週期 | 1 年（視使用條件而定） |
