不鏽鋼壓力錶－雷射焊接型

型號：PRDR.W
  • 整體成型，無接縫，有效避免滲漏
  • 配備洩氣閥與防爆塞（洩壓後塞），提升安全性
  • 用於石化工業、電力工程和污水處理
  • 規格與 WIKA-232.50/233.50 相同
  • 反應迅速的售後服務 / 可客製化
  • 高品質 / 一年保固
  • 產品圖片僅供參考，最終規格以確認訂單為準。.
立即詢價

介紹

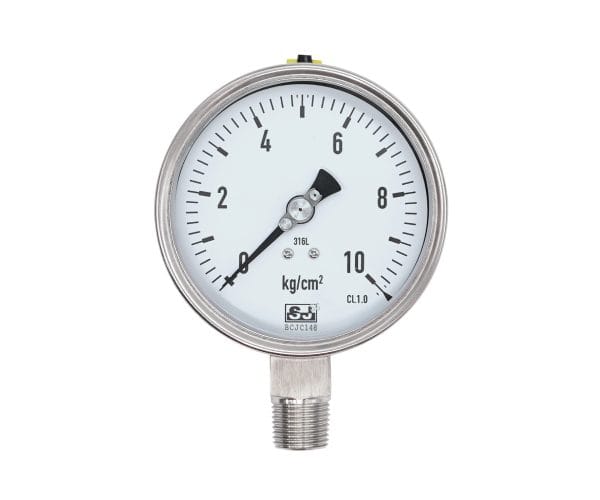

PRDR.W 是一款全不鏽鋼壓力錶，採用雷射焊接錶殼，具備優異的氣密性。安全設計包括洩壓閥與爆破洩壓裝置。可選用 SUS304 或 SUS316 錶殼，搭配 SUS316L 製程接頭，量程涵蓋 0–0.6 kgf/cm² 至 0–1600 kgf/cm²。4 吋與 6 吋型號的精度最高可達滿量程 ±1.0%。適用於石化廠、電力工程、水處理及其他嚴苛工業應用，並提供甘油或矽油填充，以及底接、背接或法蘭安裝。其規格可與 WIKA 232.50/233.50 相比。

產品實圖

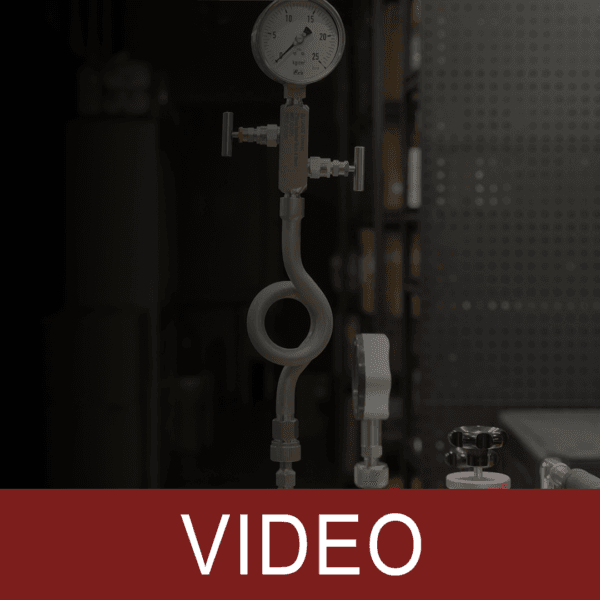

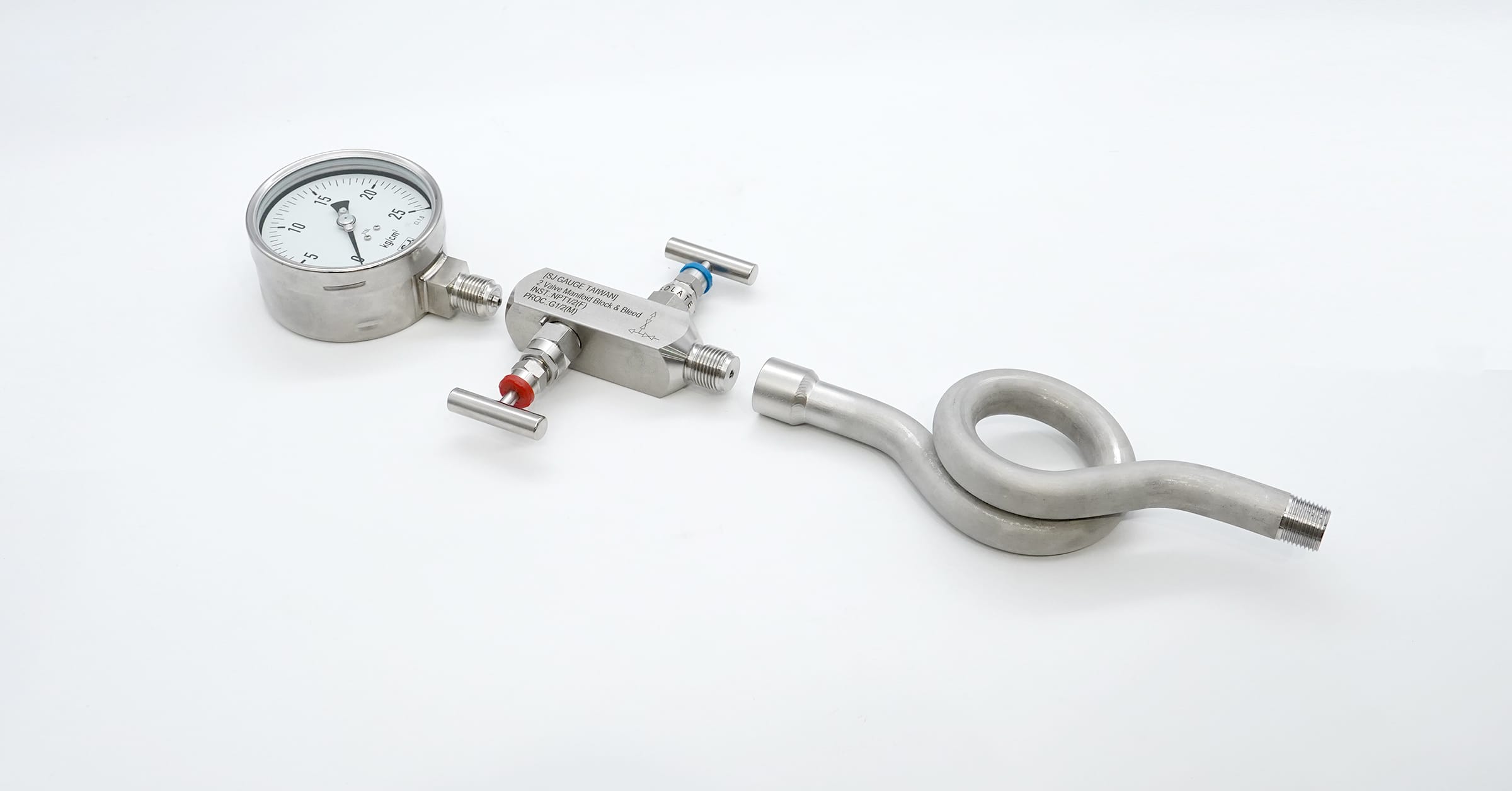

Laser-welded stainless steel pressure gauge with valve and siphon for high-temperature lines and on-site maintenance.
雷射焊接的不鏽鋼壓力錶，配備閥門和虹吸管，適用於高溫管線和現場維護。

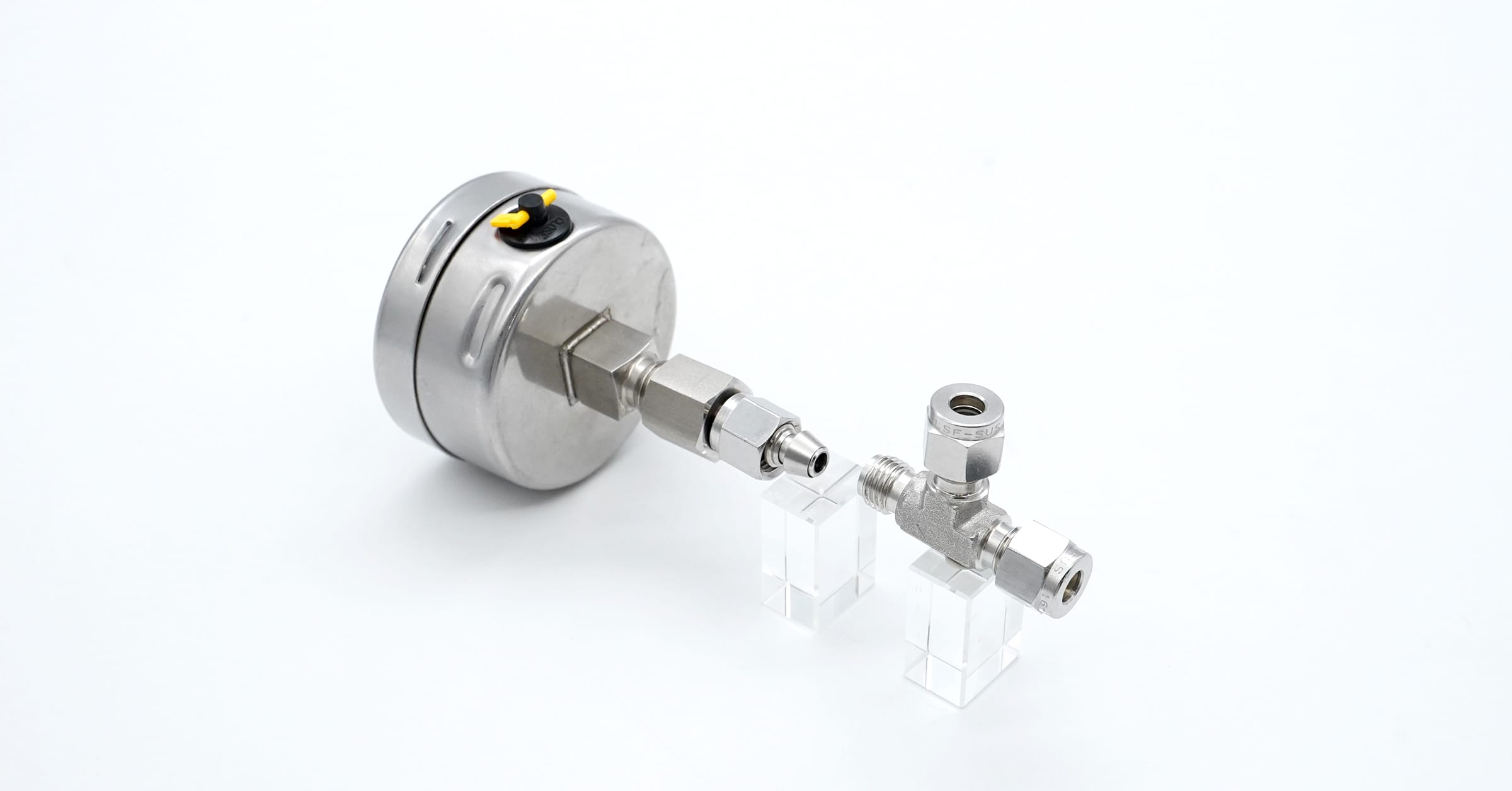

Oil-free pressure gauge with 1/4” and 6 mm tube adapter for precise sealing
無油壓力錶，配備 1/4 吋和 6 mm 管轉接器，可精確密封

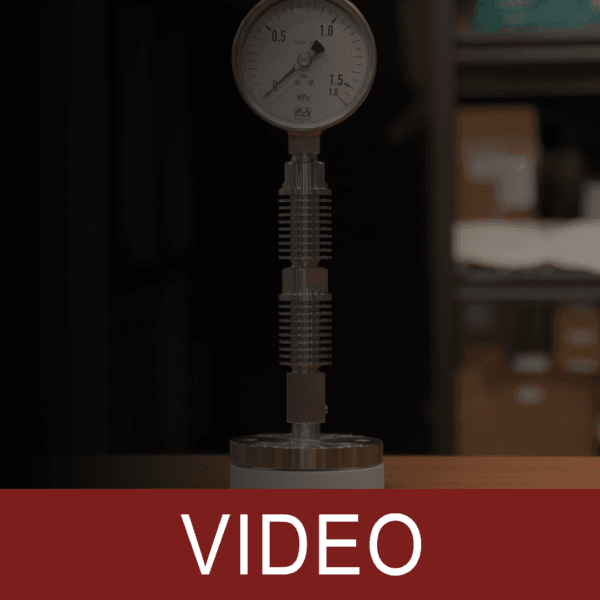

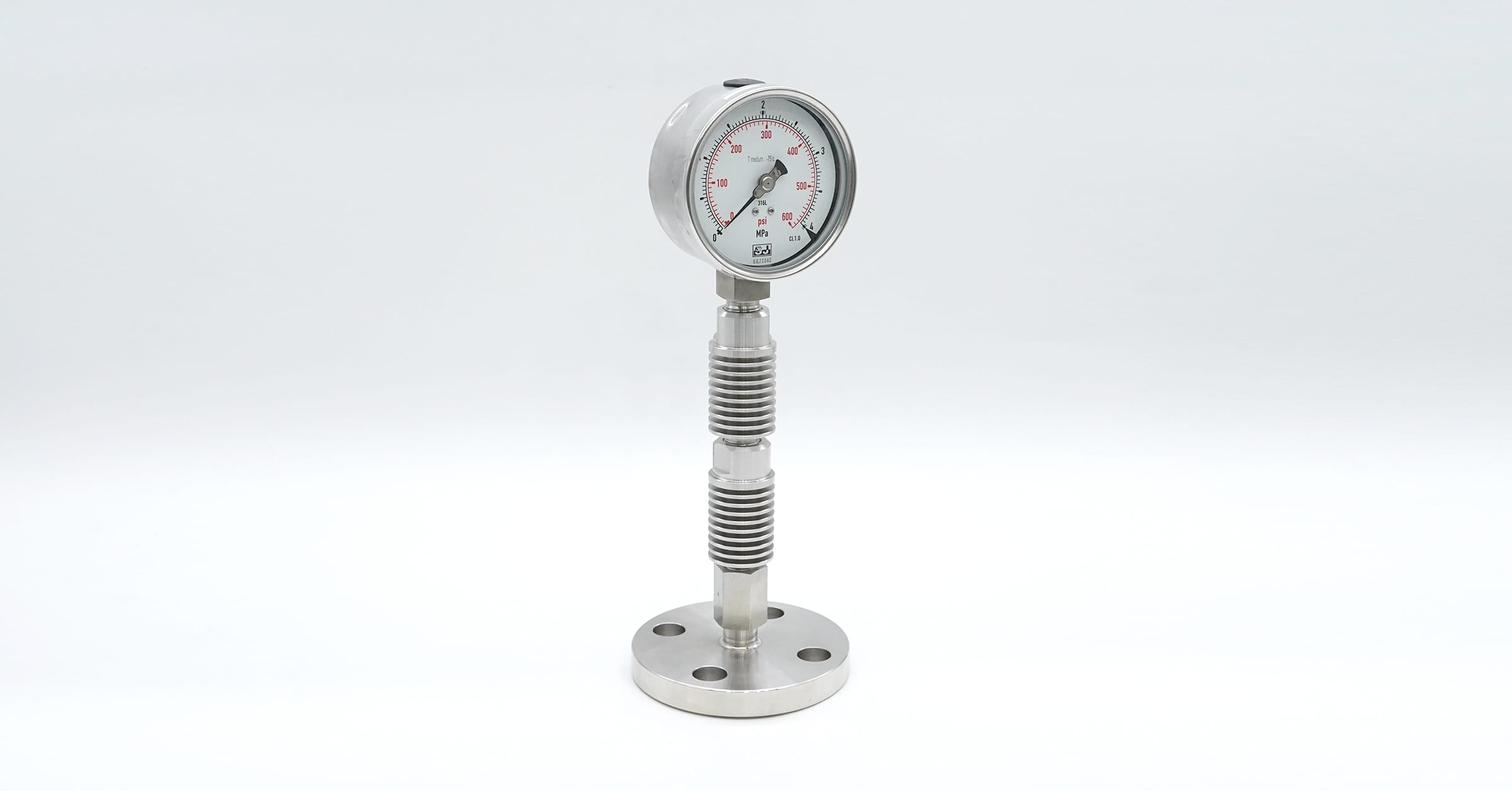

Designed with cooling neck for cryogenic environment
專為低溫環境設計的冷卻頸部

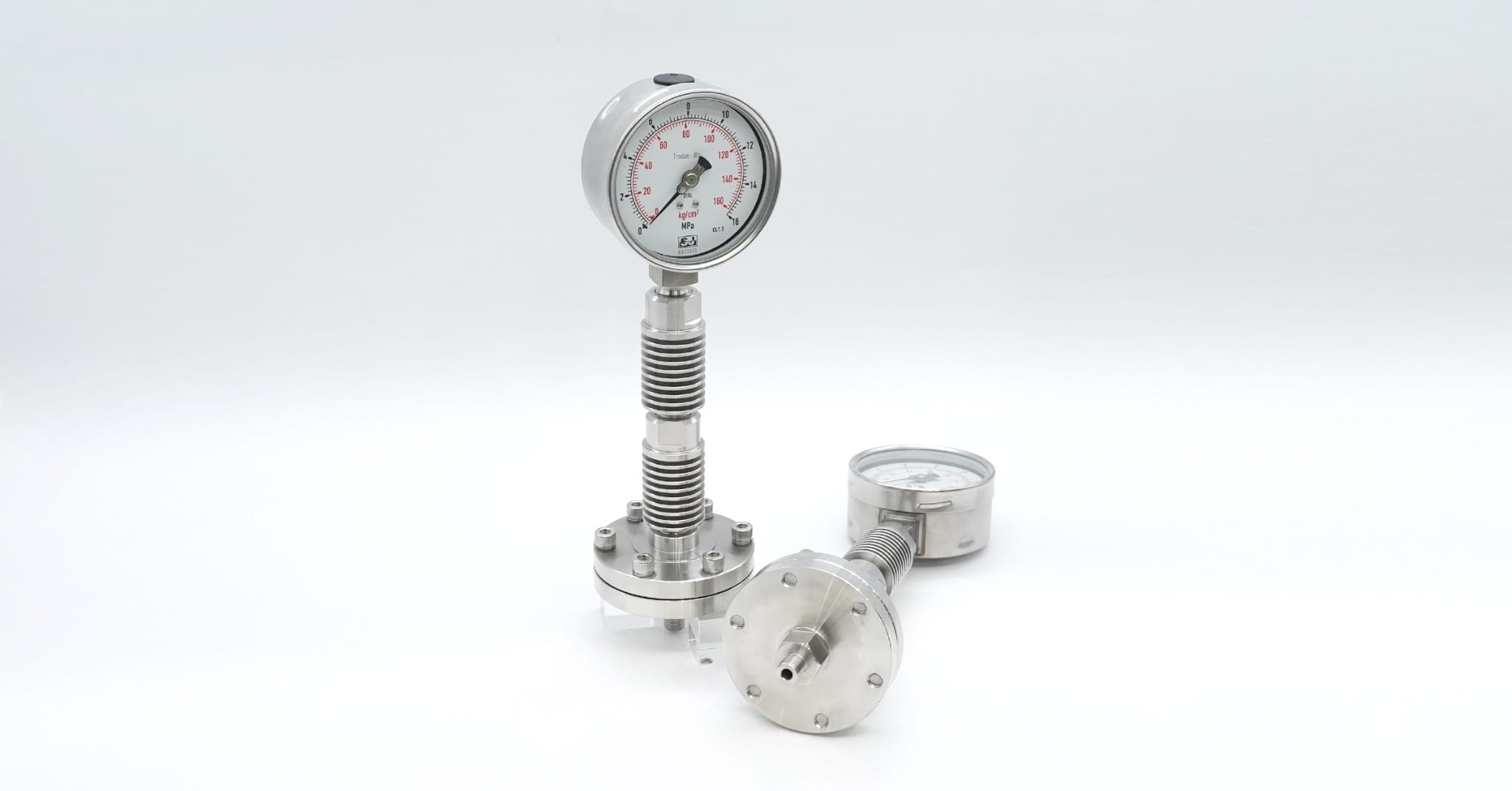

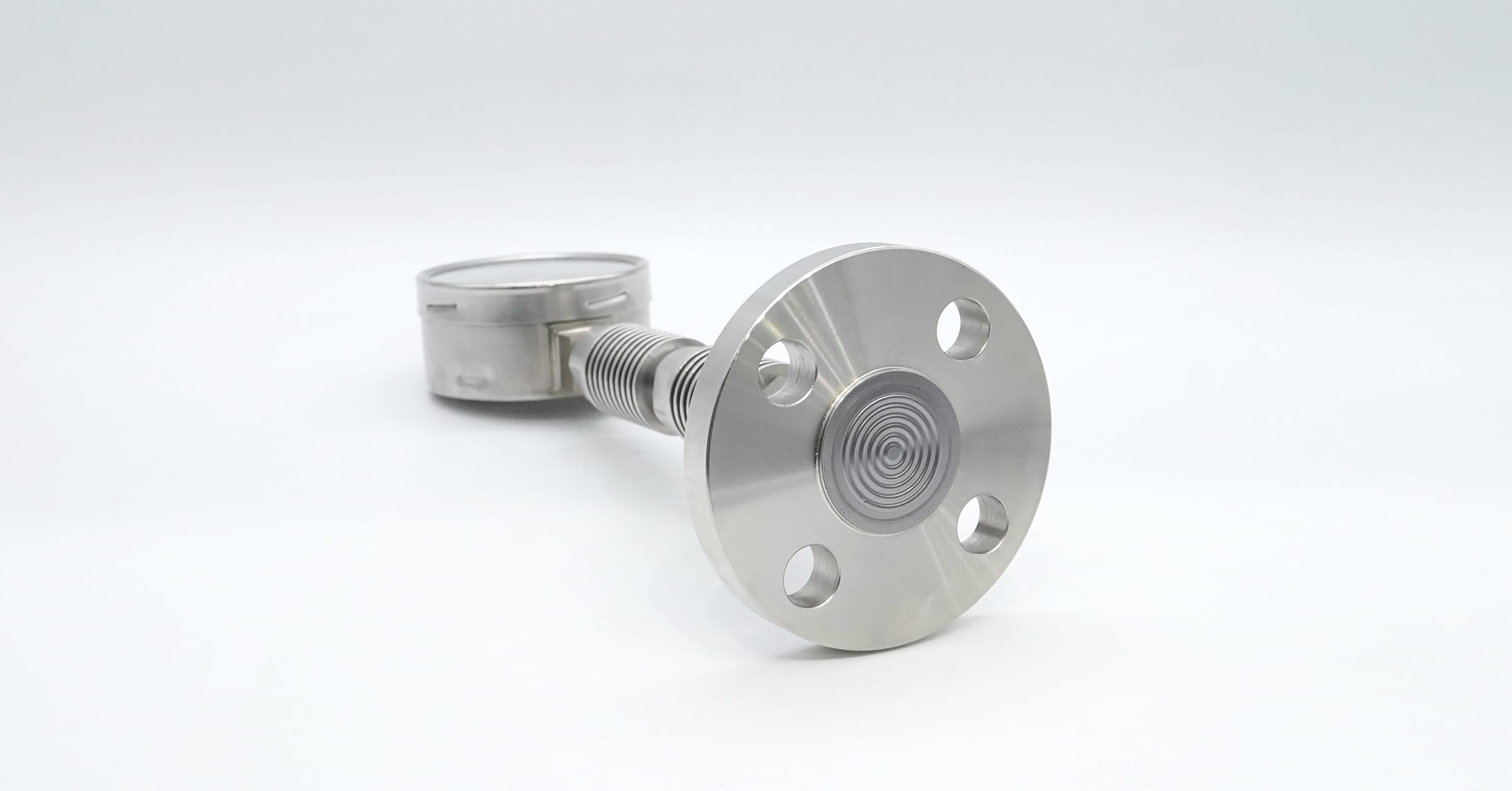

Laser-welded stainless steel pressure gauge with diaphragm seal for extreme cold temperature applications.
雷射焊接不鏽鋼壓力錶，搭配隔膜密封，適用於極冷的溫度環境。
Tantalum diaphragm offers superior acid resistance
鉭質隔膜具有優異的耐酸性
5-inch large dial offers high visibility and durability
5 吋大錶盤提供高可視性與耐用性
Safety vent device prevents internal overpressure damage
安全排氣裝置可防止內部超壓損壞

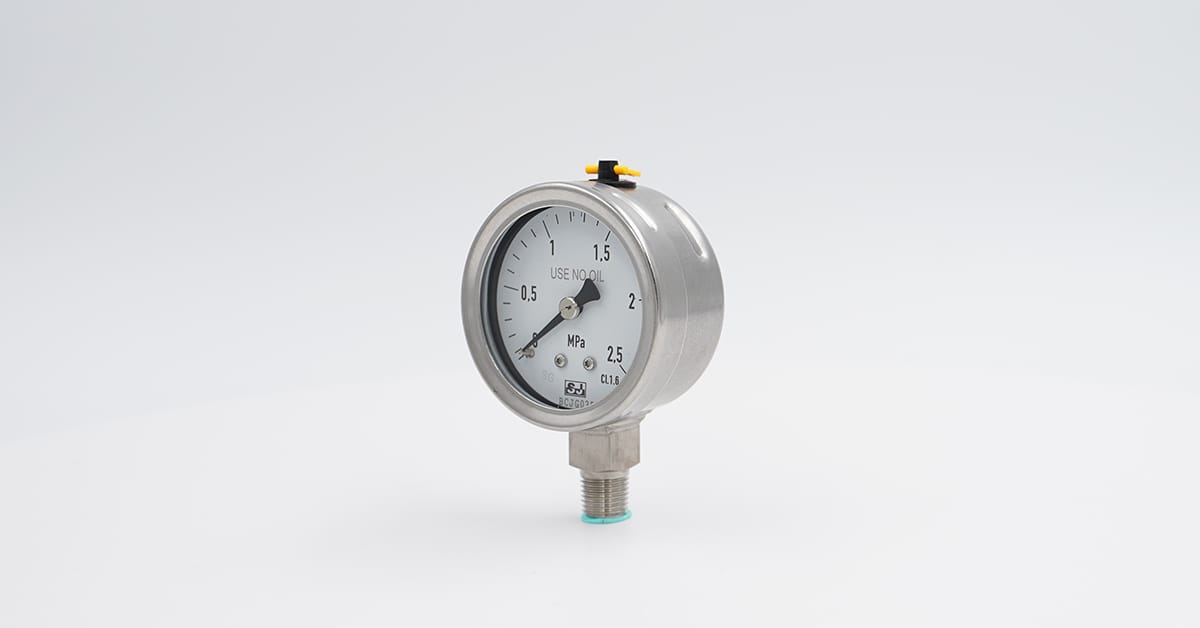

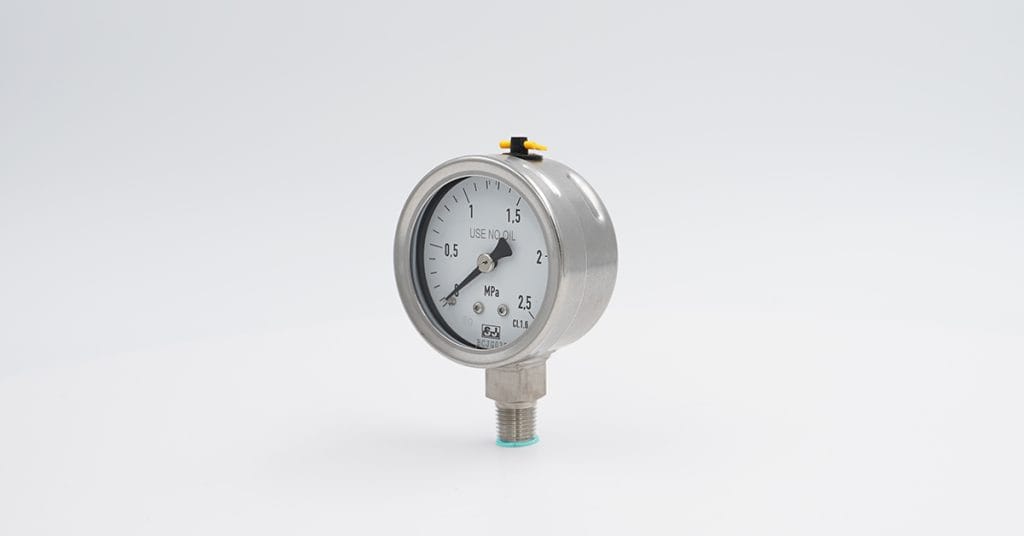

Grease-free design for high purity oxygen applications
禁油無油脂處理，確保高純淨氧氣或半導體應用

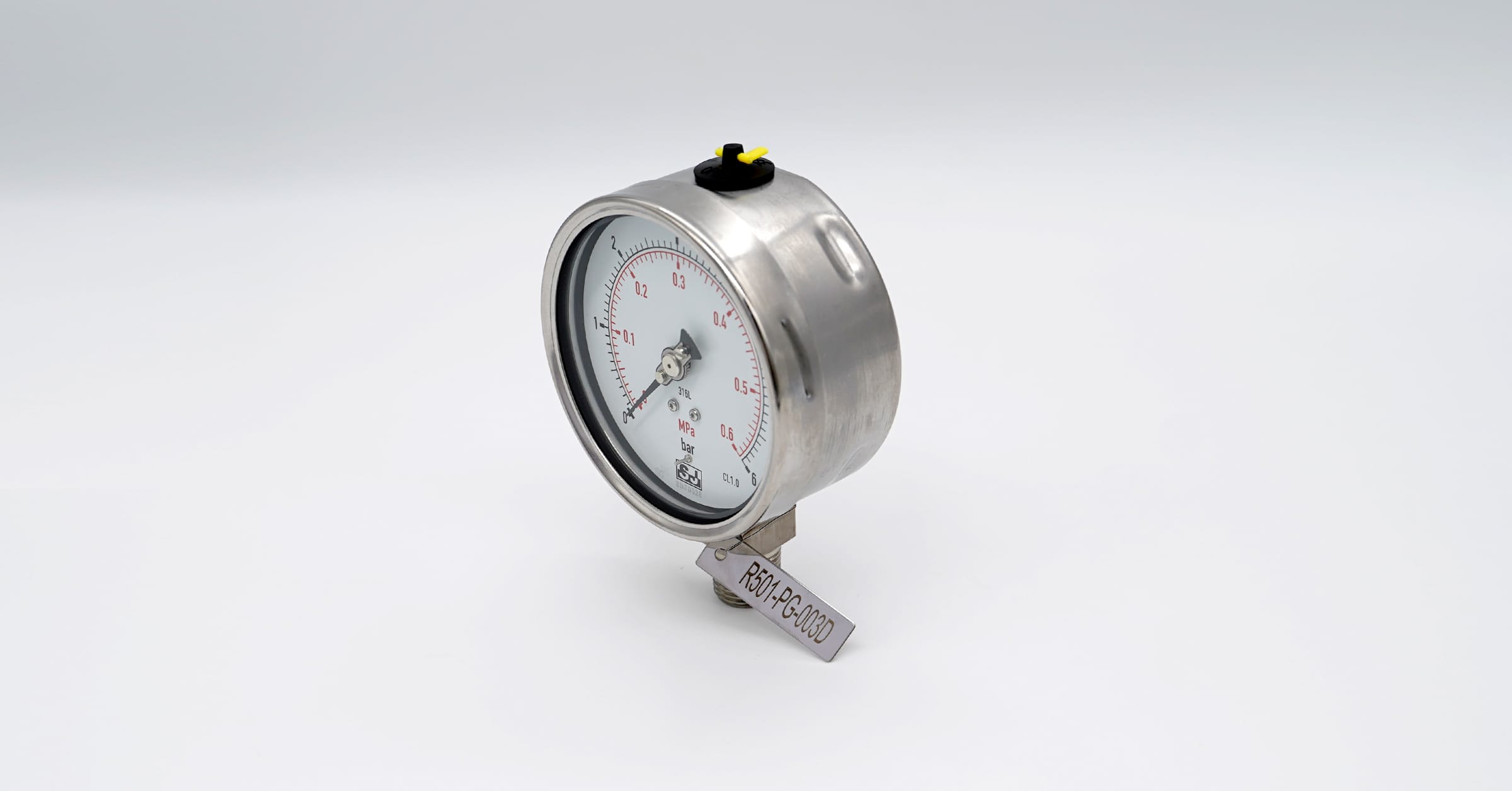

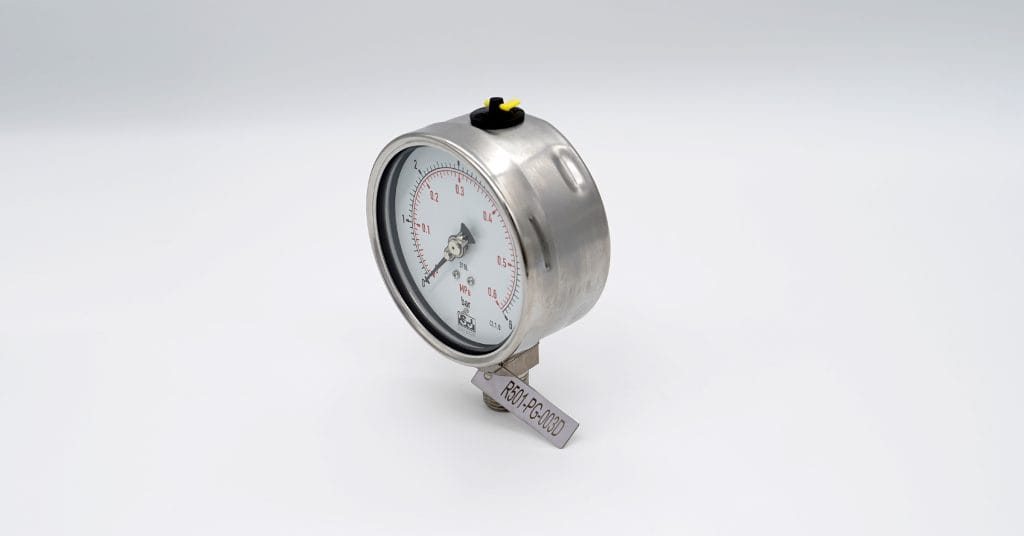

Stainless steel tag plate for easy gauge identification
附不鏽鋼銘牌，方便管線編號與資產管理

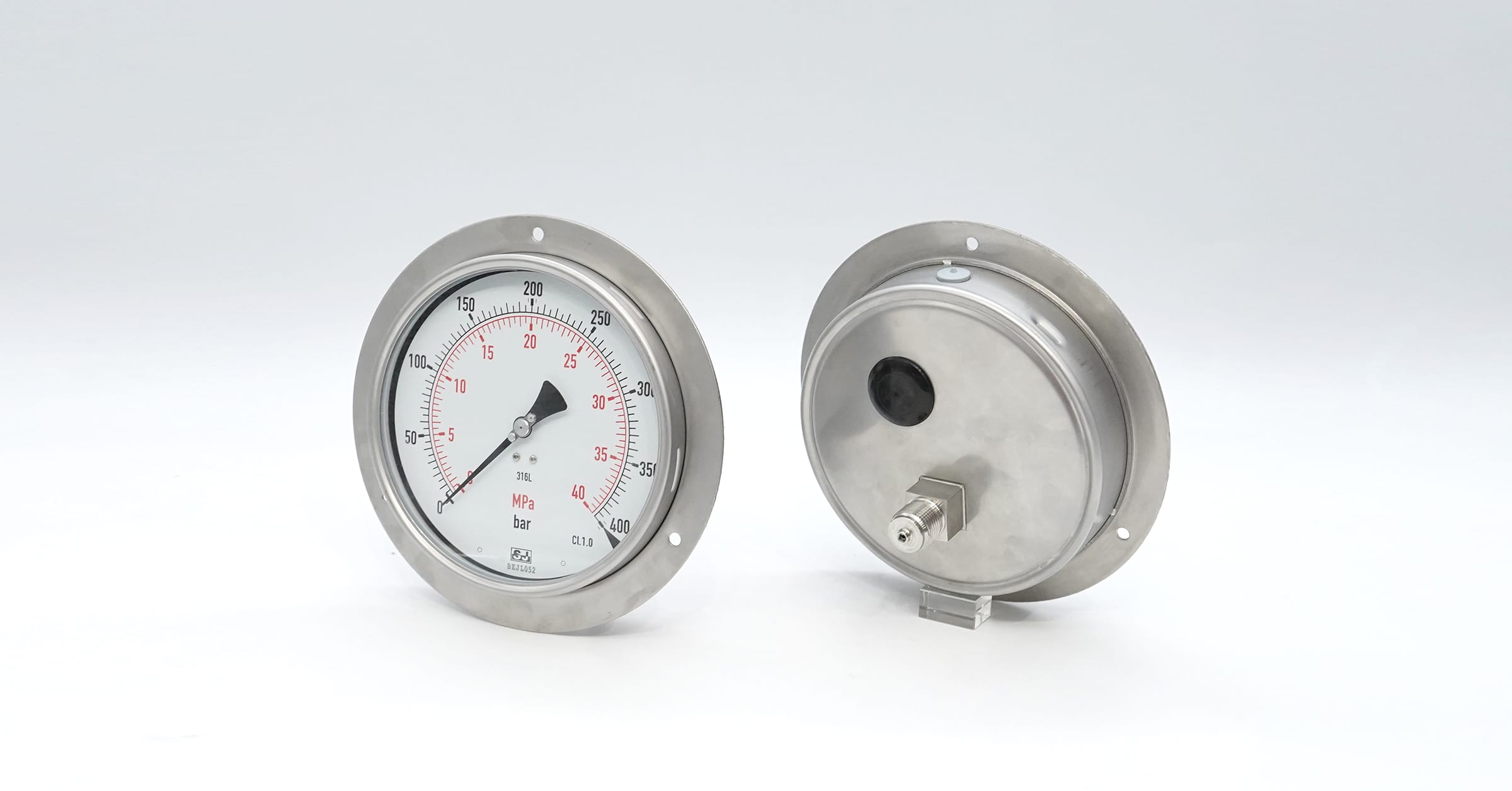

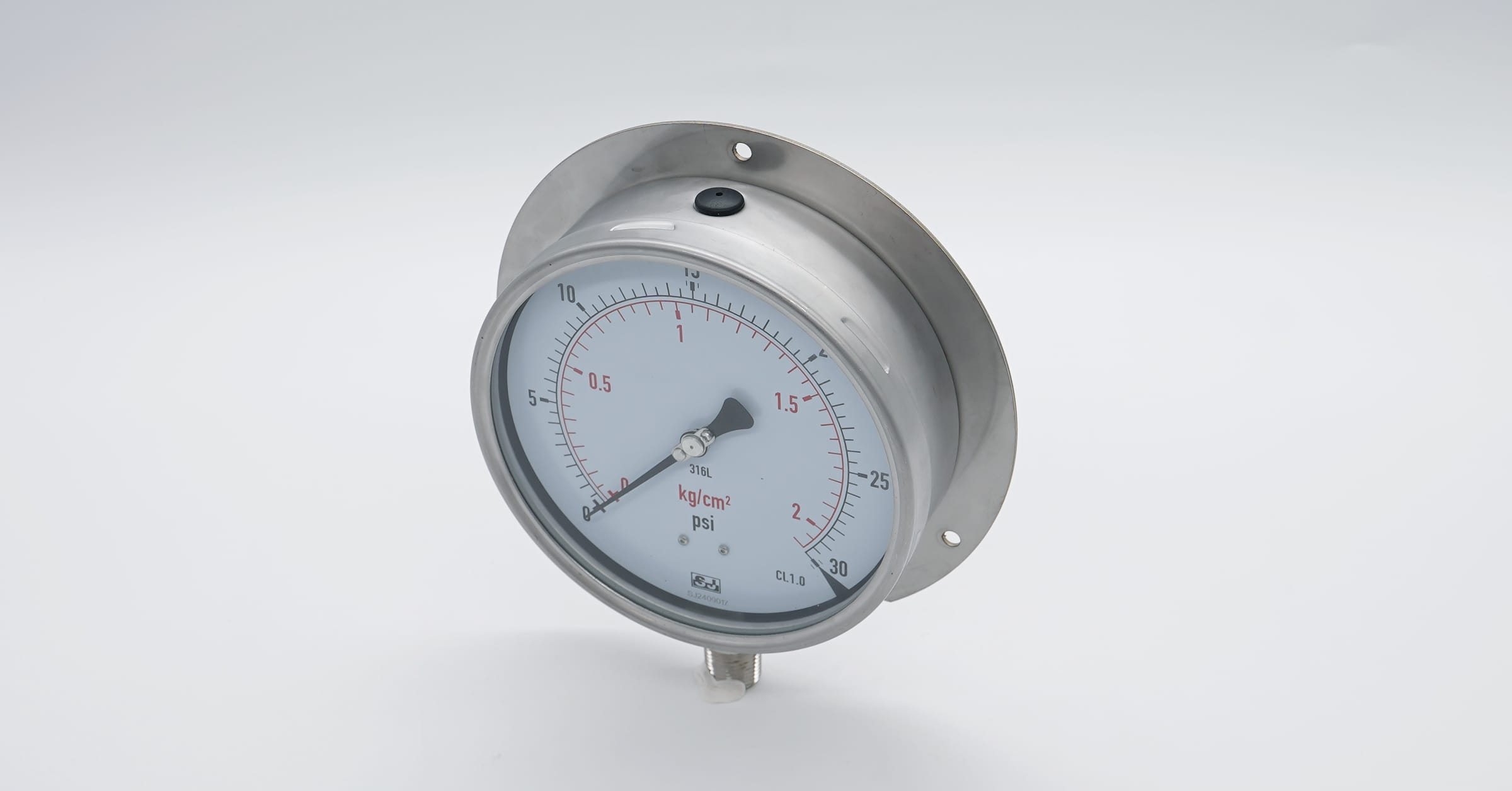

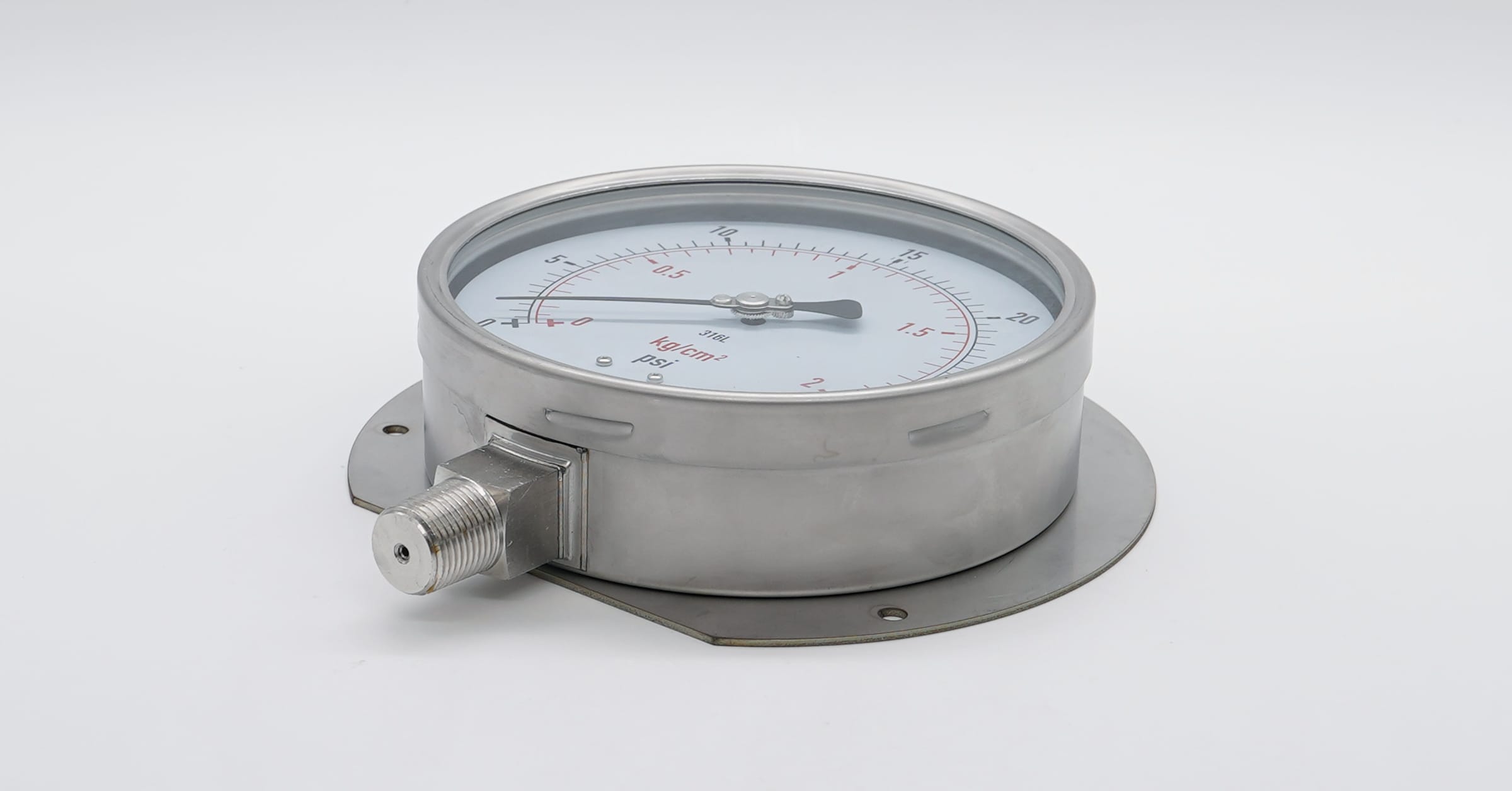

6-inch large dial with back flange for surface mount
6吋大面盤，具背緣法蘭，適牆面固定安裝
6-inch bottom entry gauge with a large clear scale
6吋大型垂直式量表，刻度清晰，易於遠端讀取

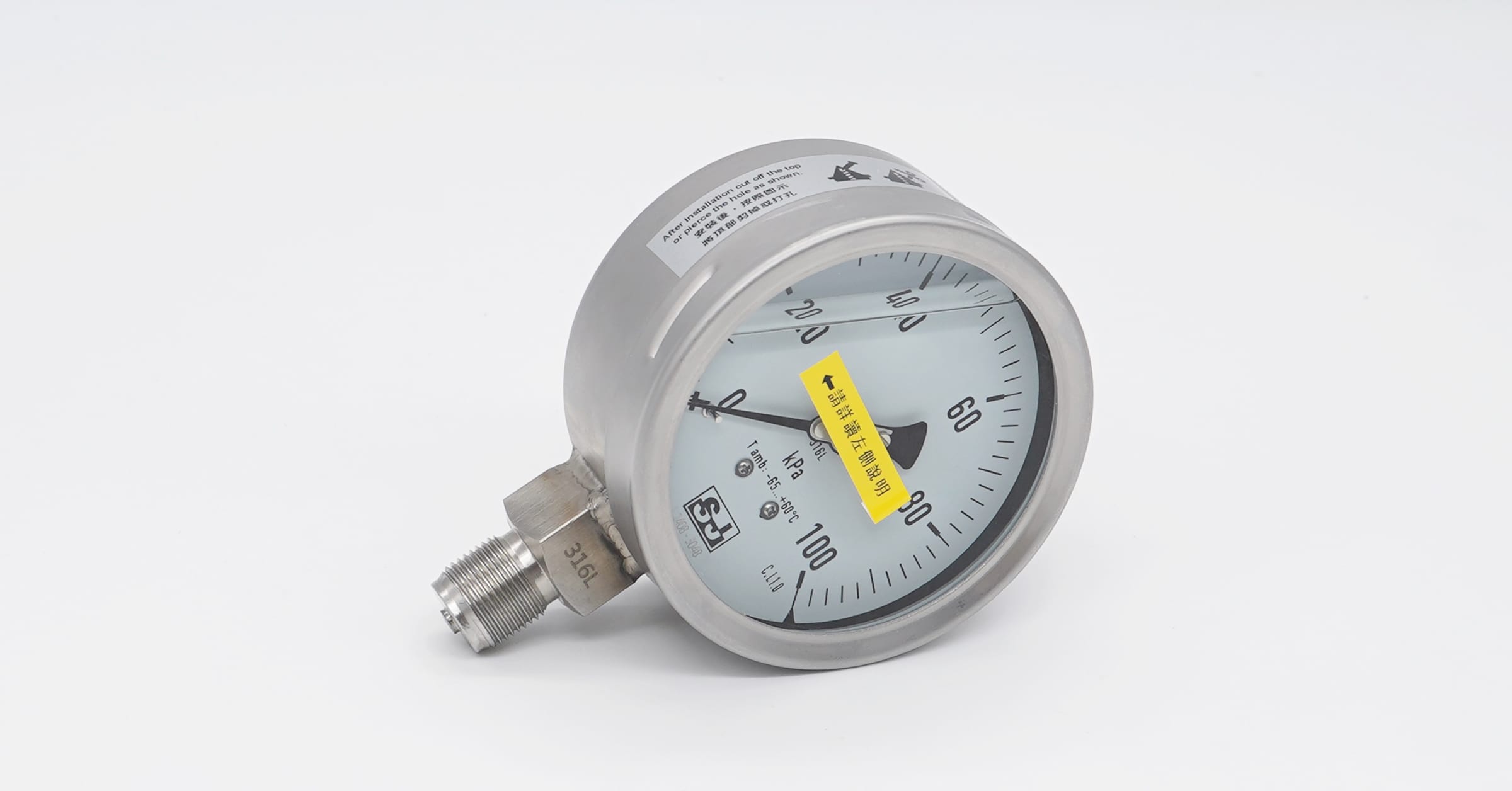

Polar cold design with cooling neck for low temps
專為極地低溫設計，特殊散熱節防止內部結凍

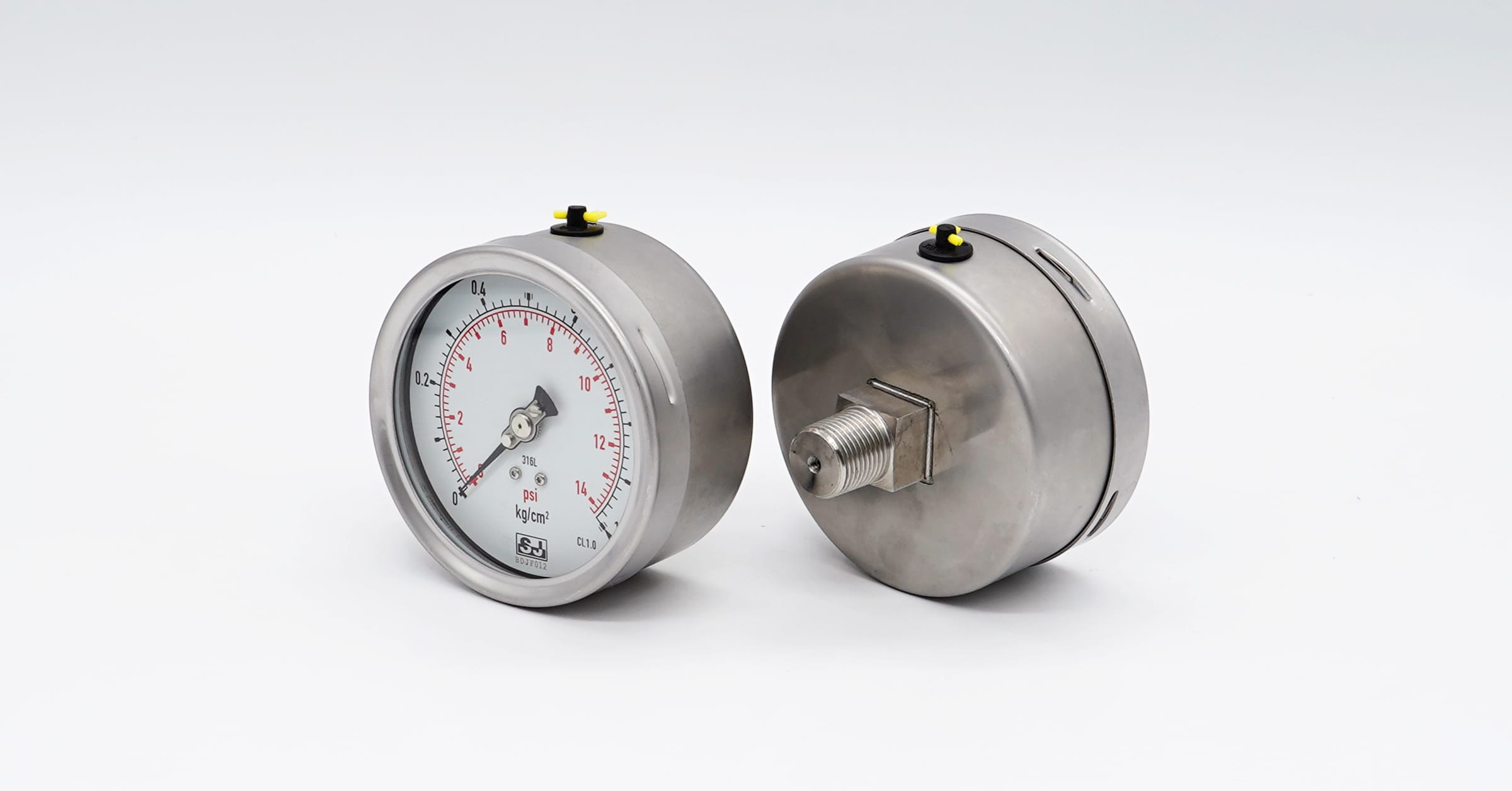

Centre back entry, all stainless steel, stable mount
採用埋入式設計，全機不鏽鋼，安裝穩固。

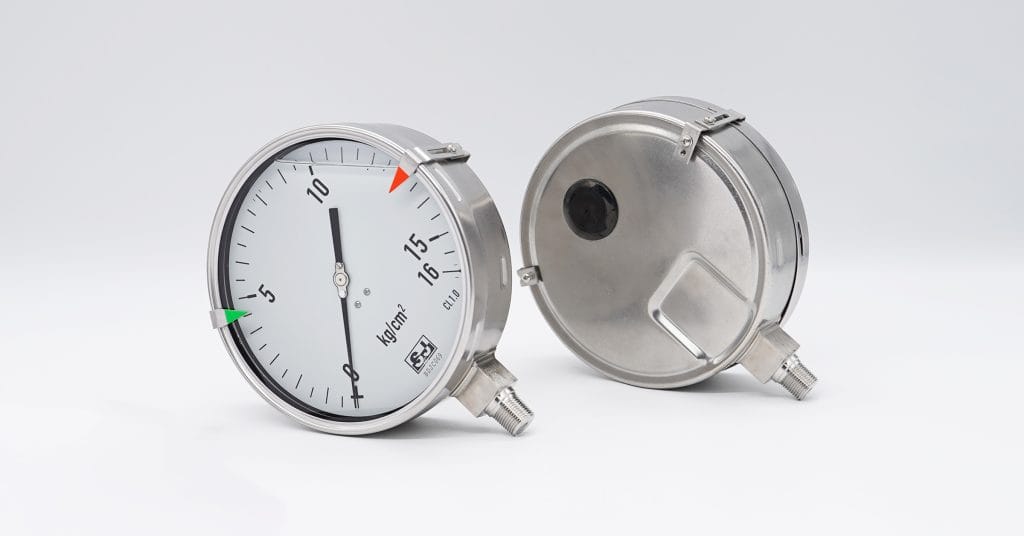

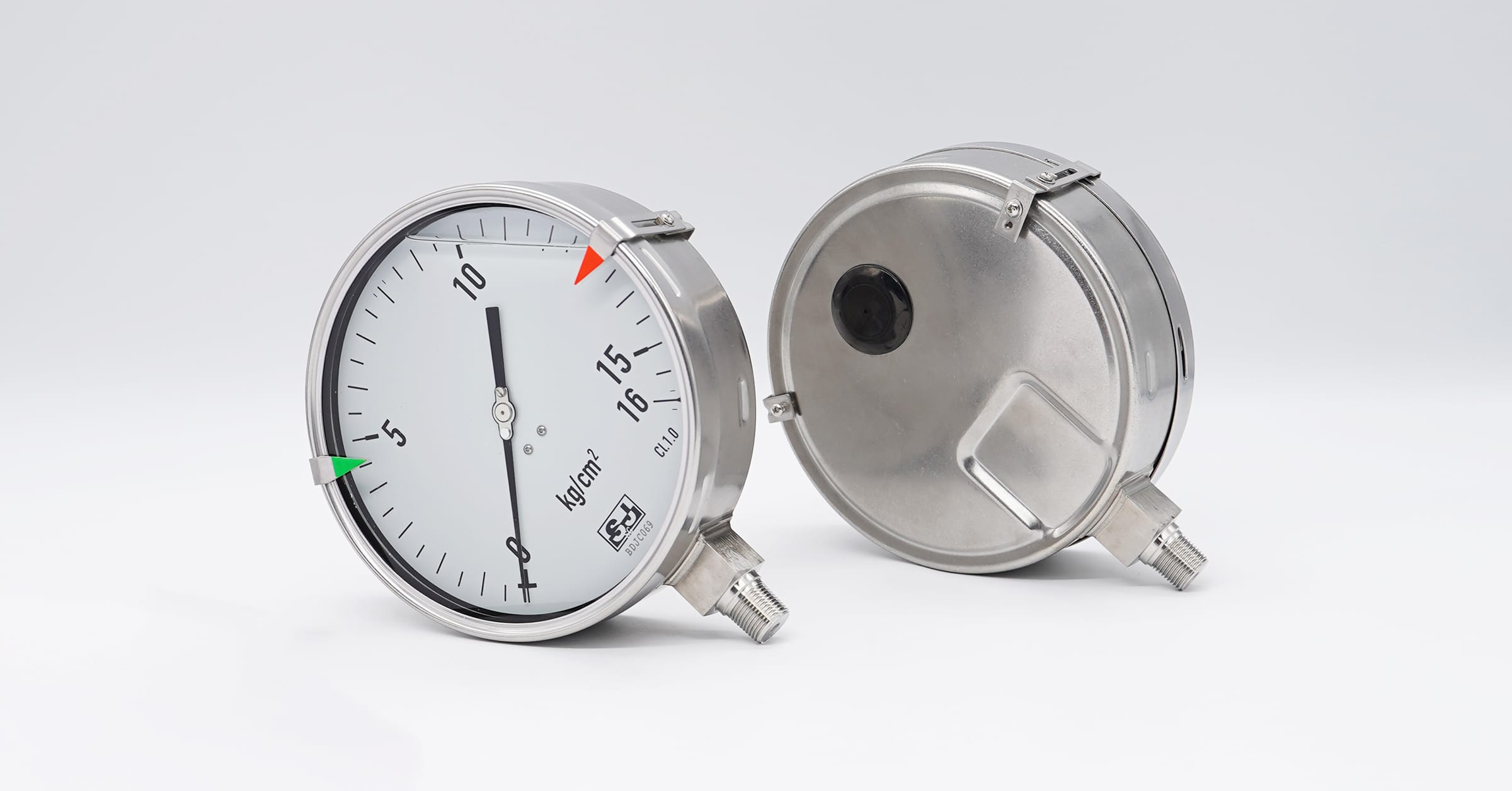

6-inch dial with set pointer for easy range control
6吋面盤附紅綠調整指針，易於設定警報範圍

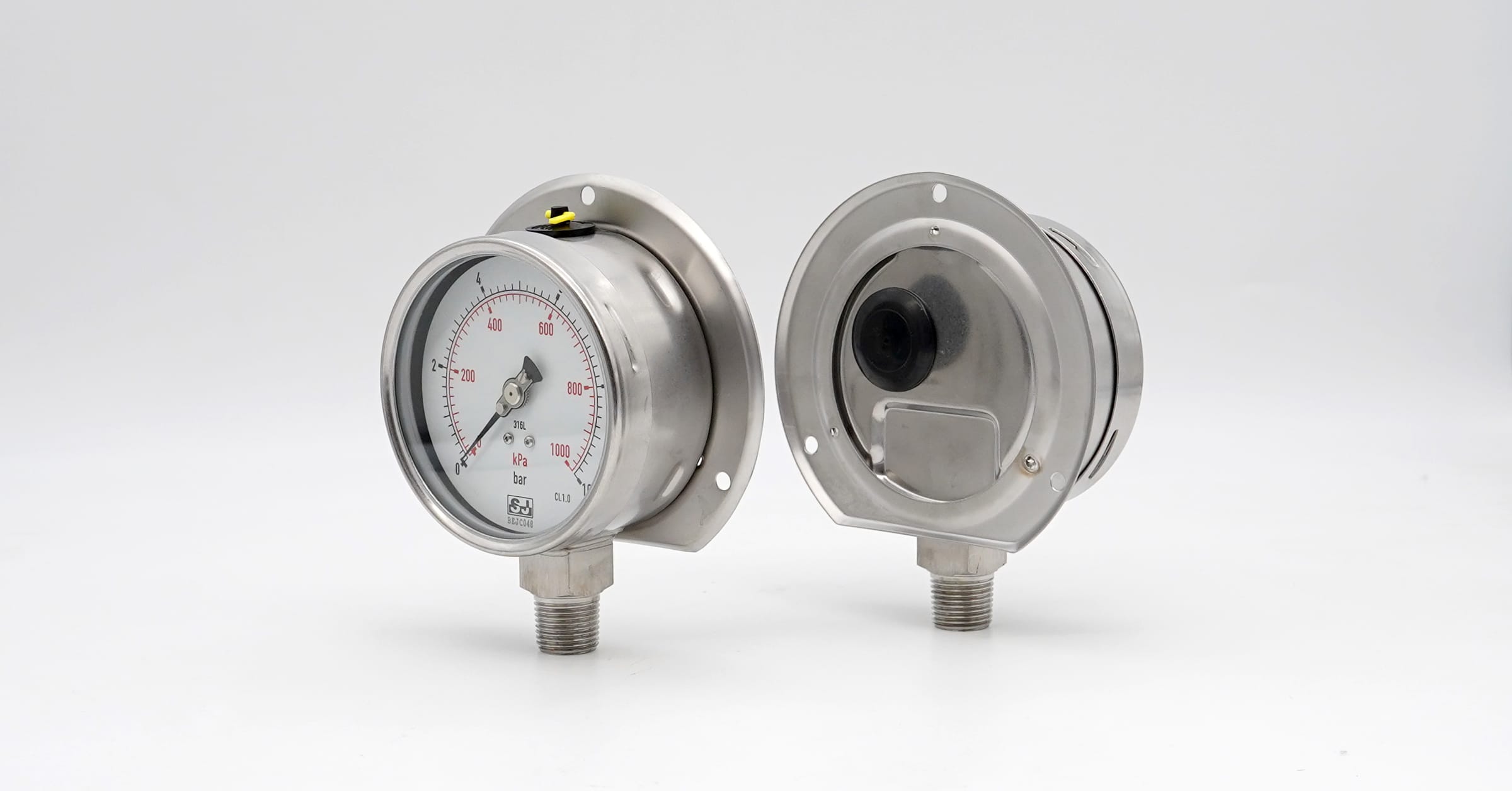

4-inch rear flange for secure surface mounting
4吋背緣法蘭設計，適牆面固定，耐震防鏽

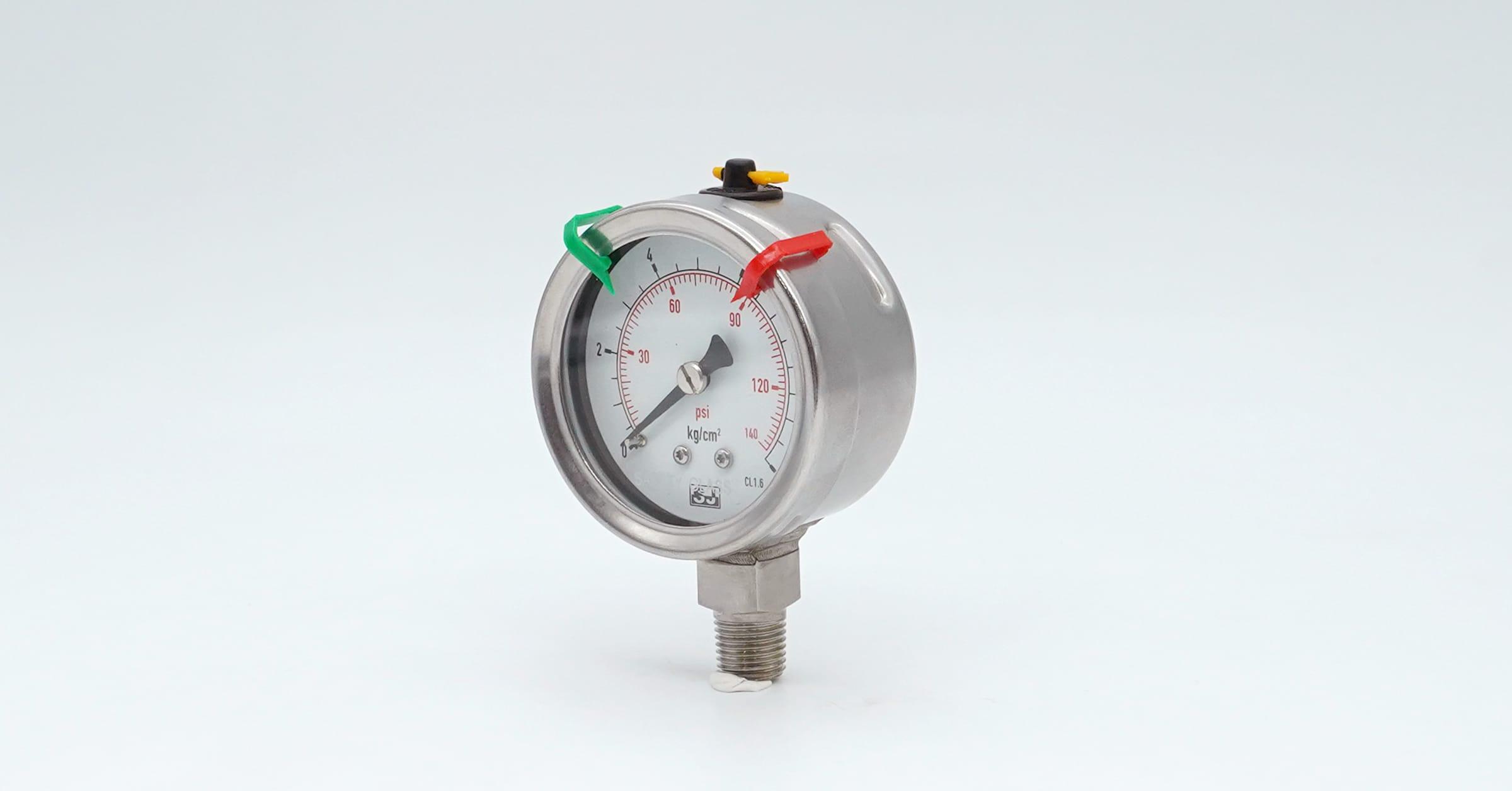

Adjustable limit pointer for easy pressure monitoring
具備可調限位指針，方便監控壓力上限

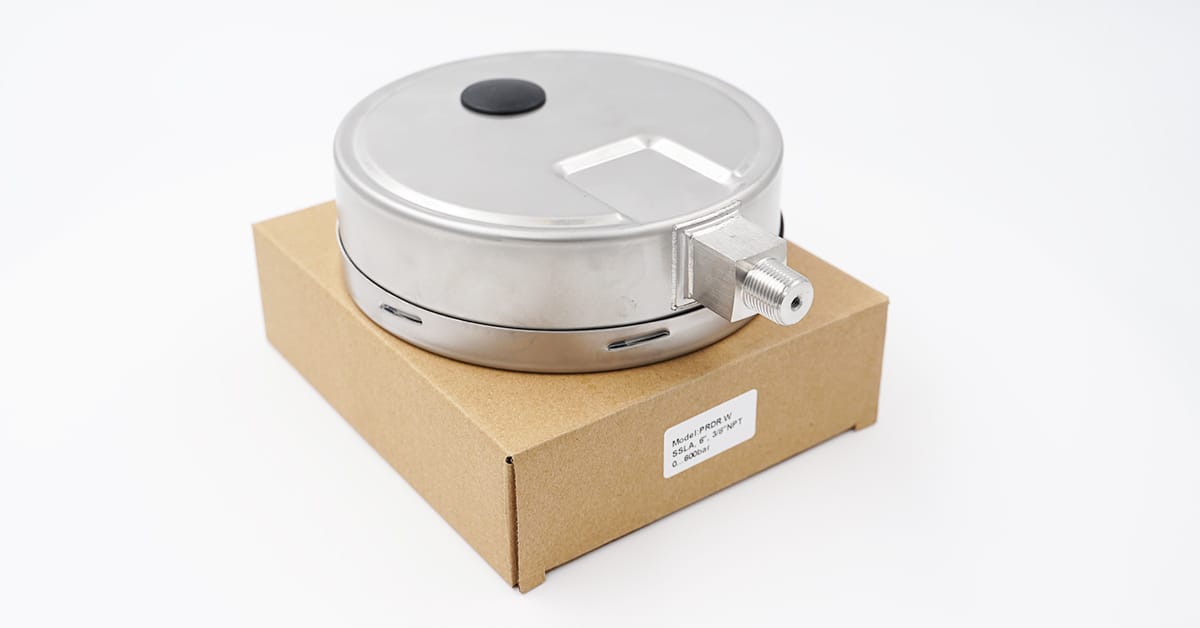

Safety blow-out device with premium box packaging
含安全防爆洩壓裝置，盒裝保護更周全
Integrated safety vent for reliable overpressure protection
具備防爆洩壓孔，確保極端壓力下操作安全

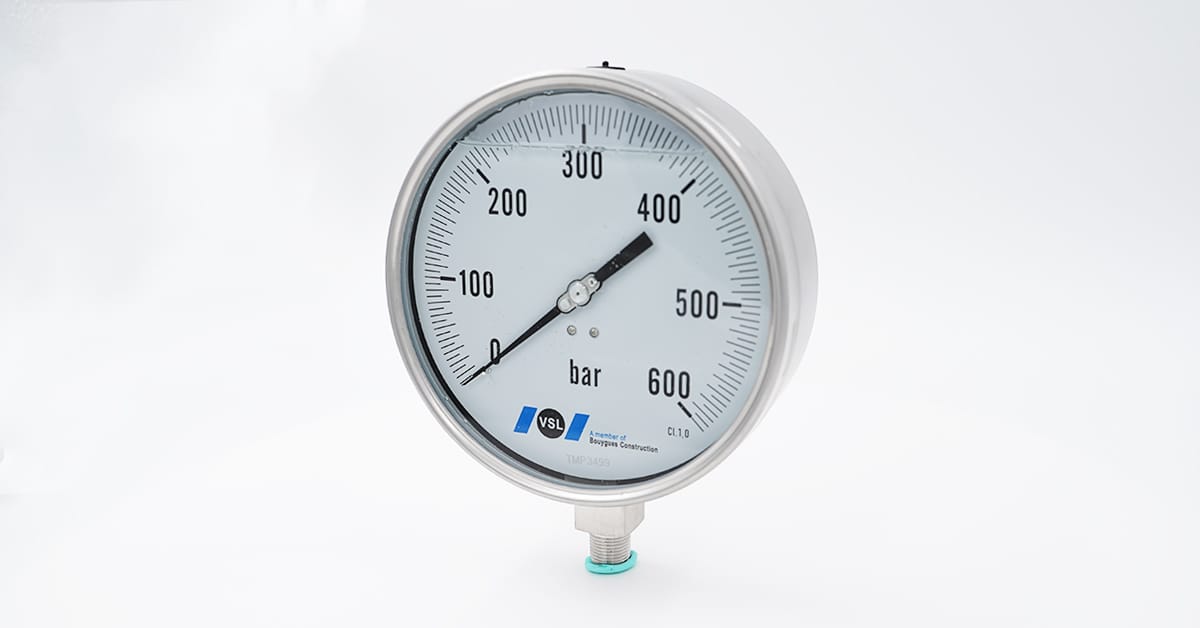

Robust gauge designed for 600bar high-pressure tasks
支援 600bar 高壓測量，結構堅固耐用

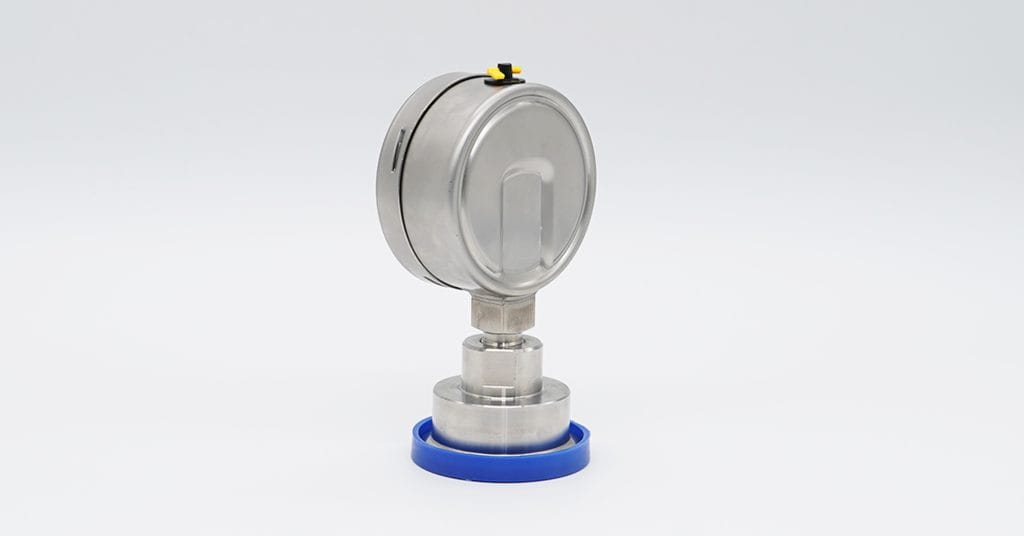

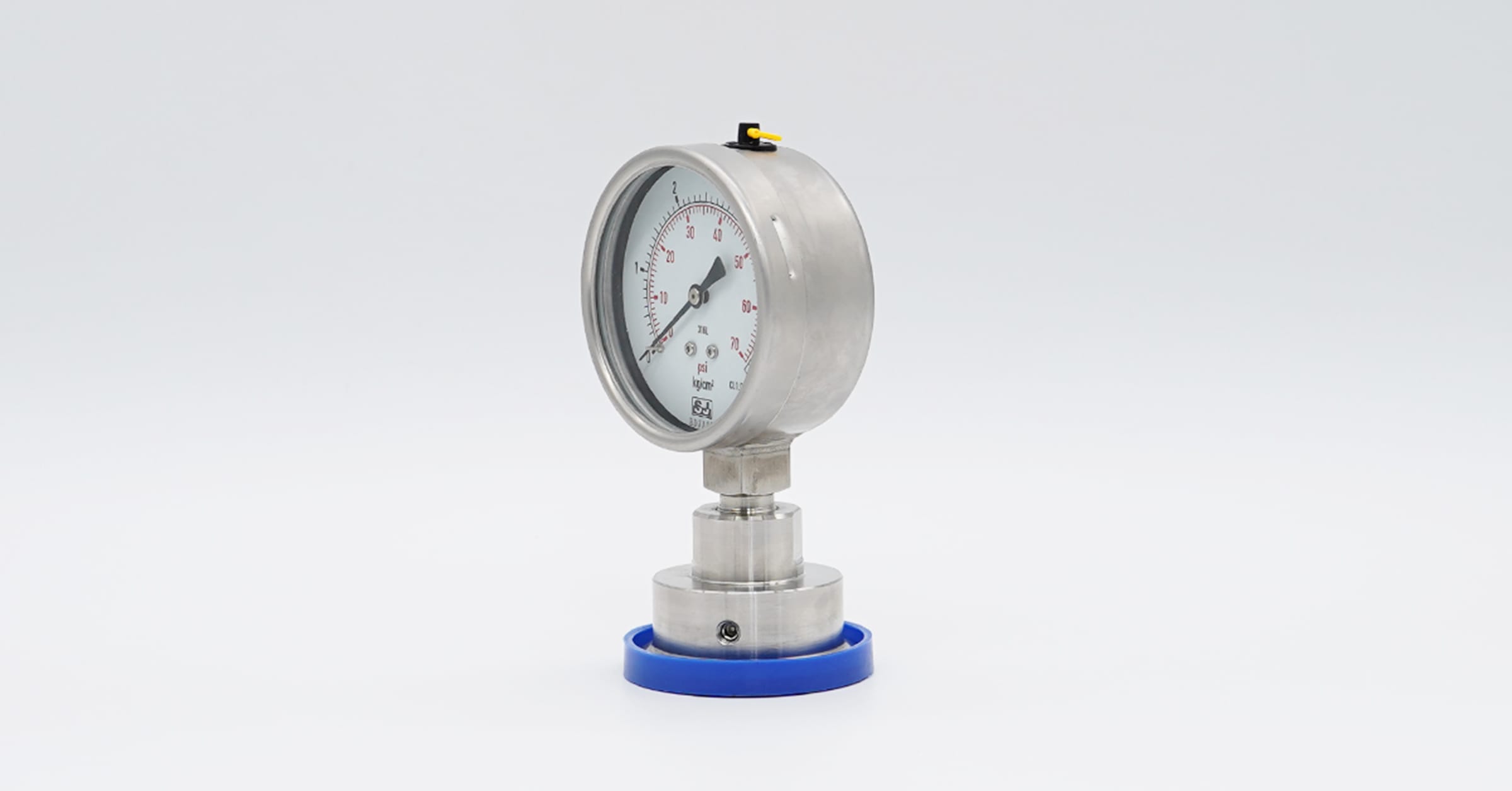

3-inch dial with hygienic tri-clamp connection
3吋面盤搭配衛生級快拆接頭，防菌易洗
3-inch SS gauge with tri-clamp for easy cleaning
3吋不鏽鋼面盤，採衛生快拆接口，易於清洗

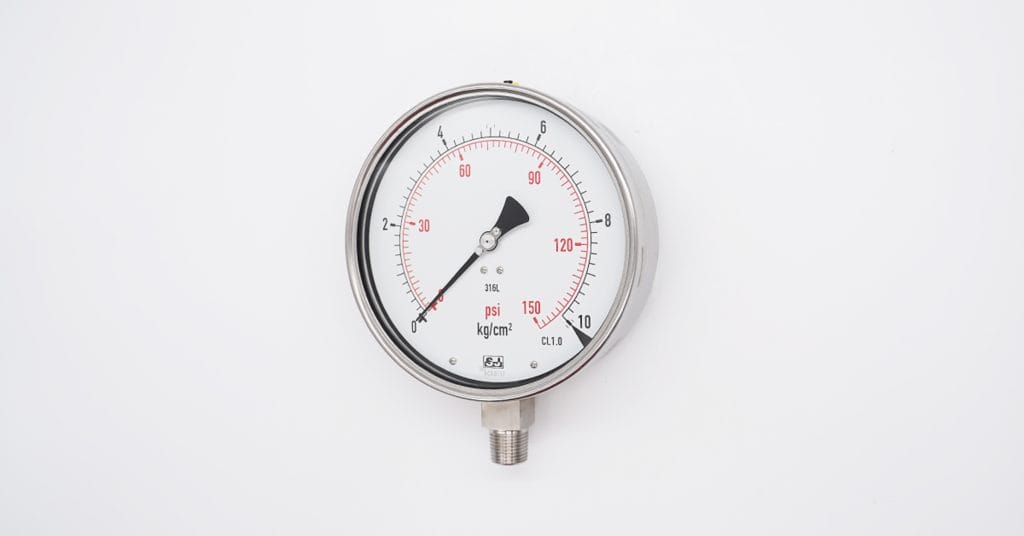

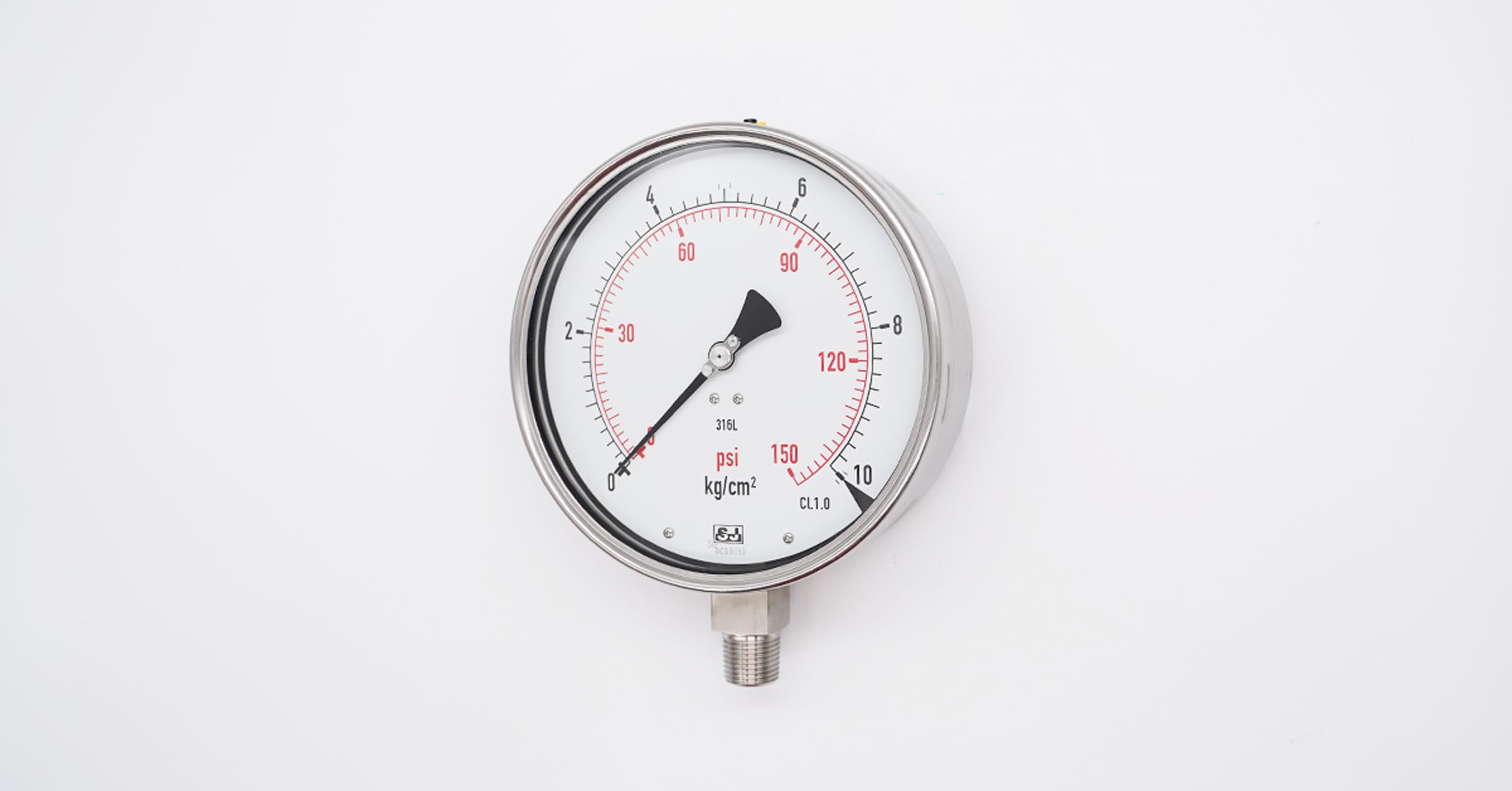

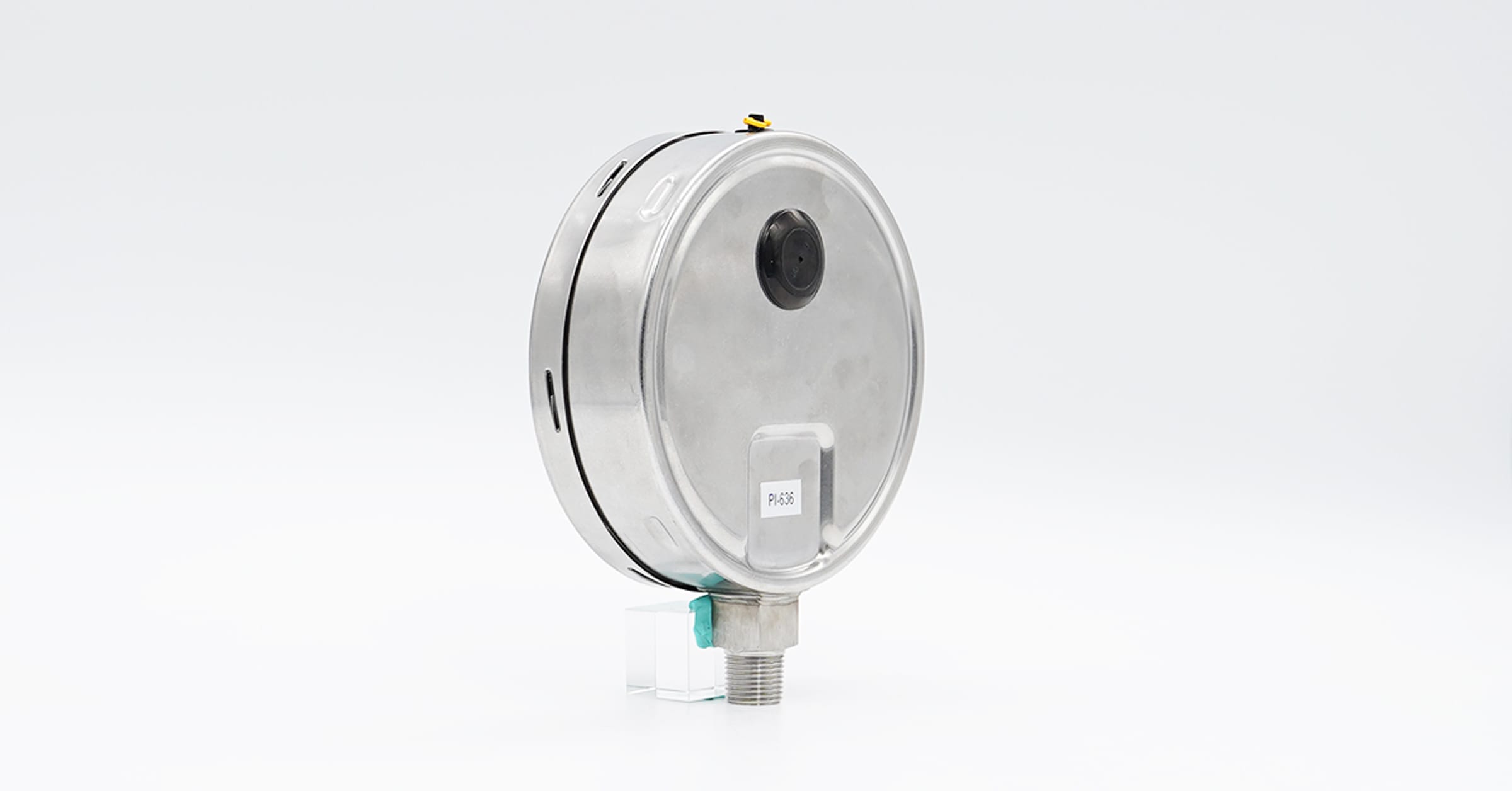

6-inch large SS dial for clear long-distance reading
6吋大型不鏽鋼面盤，遠讀清晰，適合大廠區

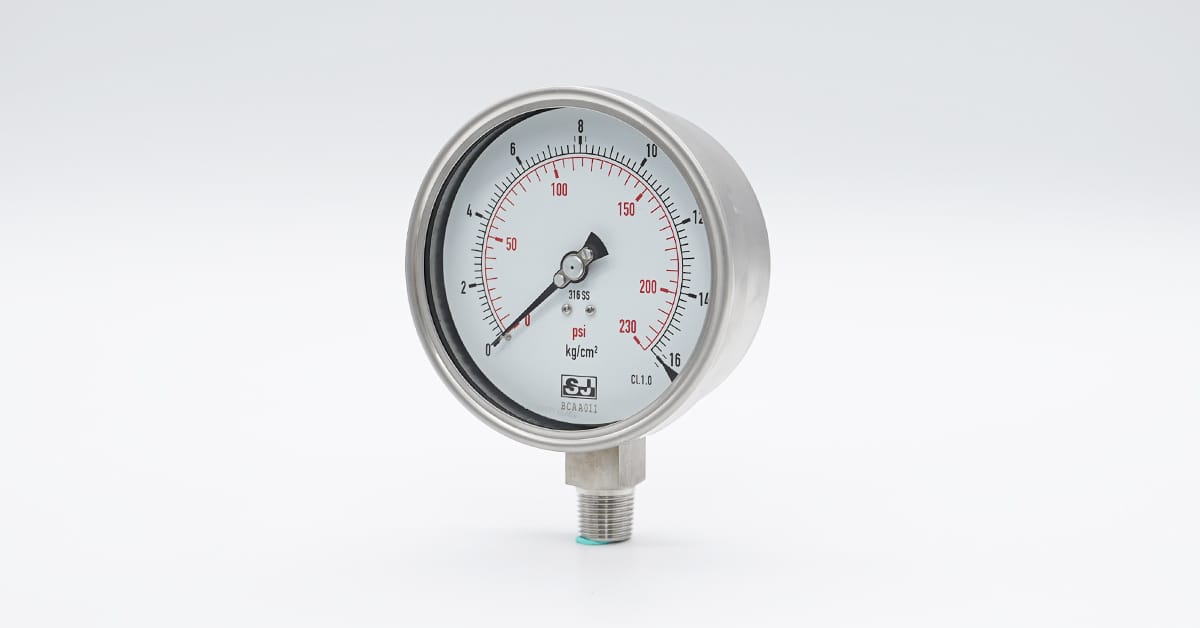

Full stainless steel body for durable industrial use
全不鏽鋼結構，防鏽耐用，符合工業標準

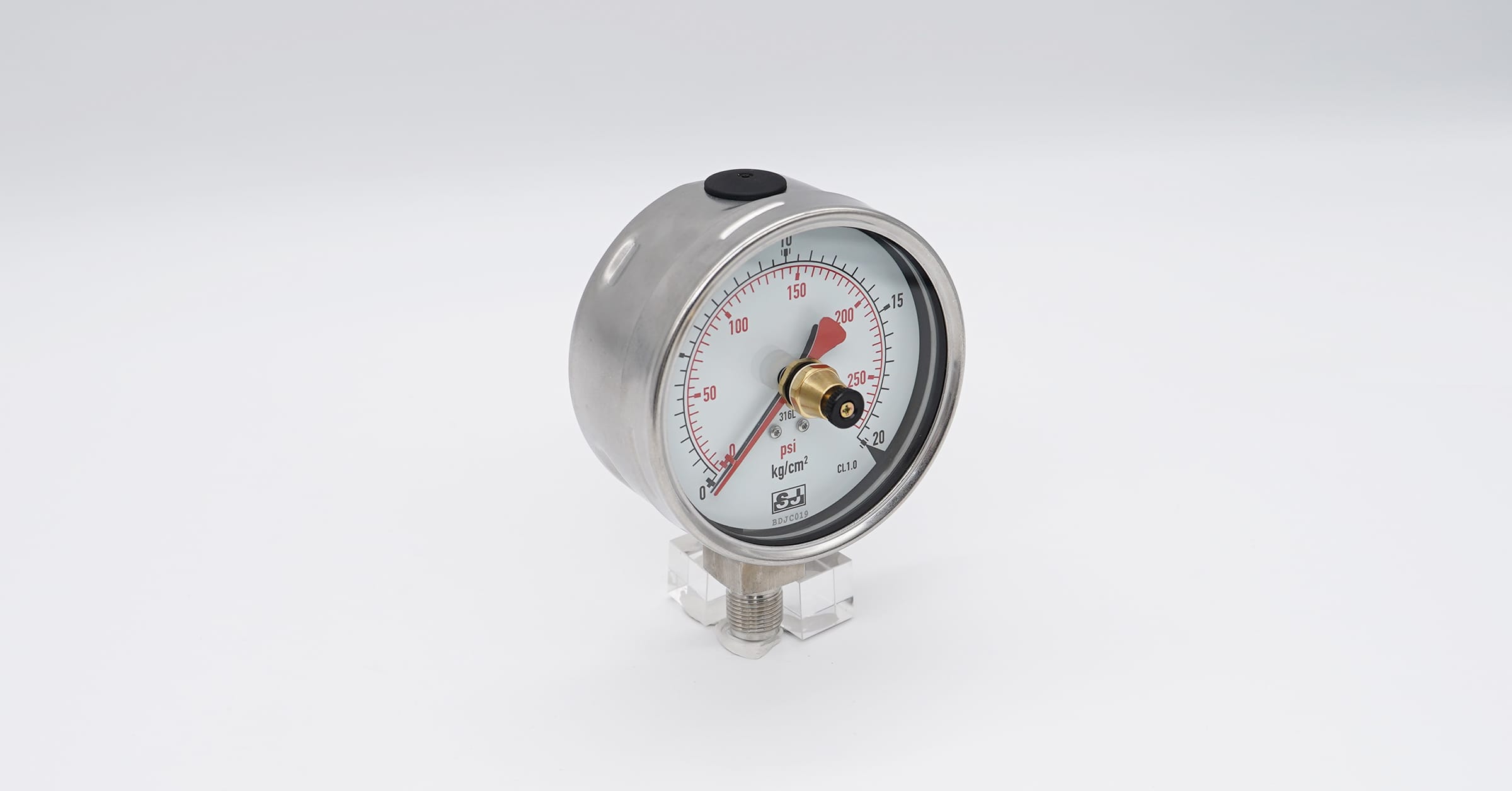

Red drag pointer to record peak pressure values
附紅色紀錄指針，可紀錄峰值壓力，方便監控

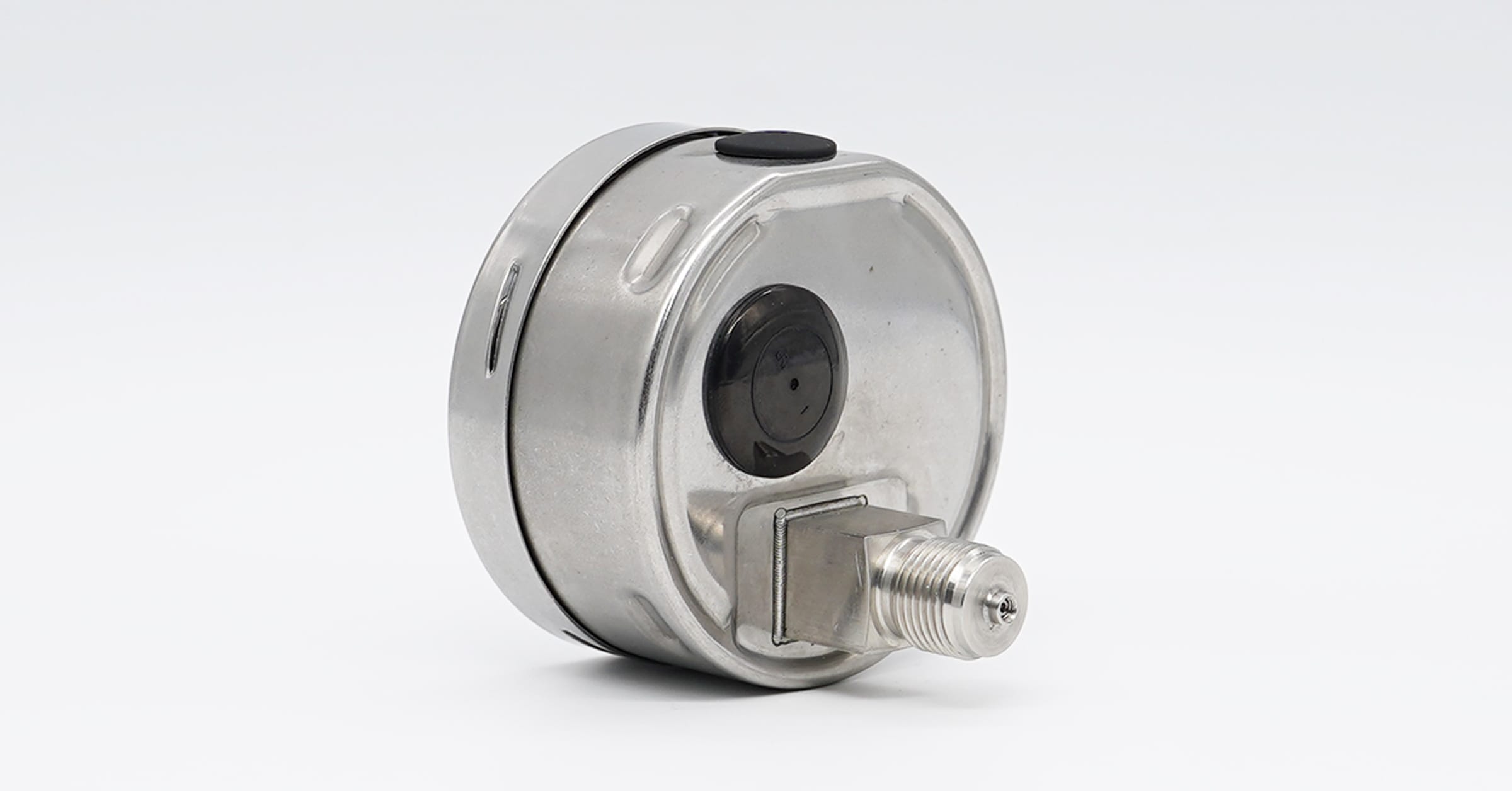

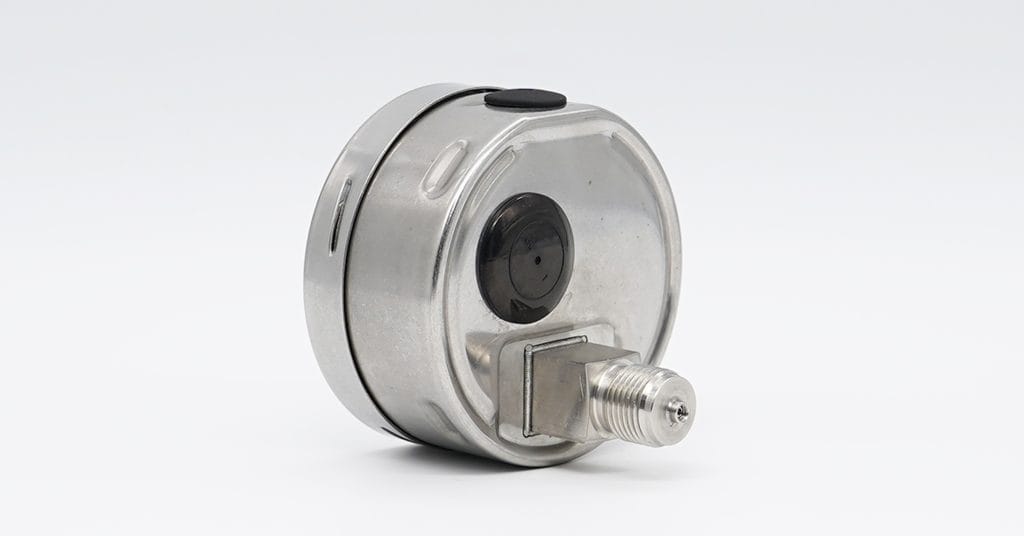

4-inch lower back mount ideal for panel installs
4吋偏心埋入式設計，全不鏽鋼，適合面板安裝

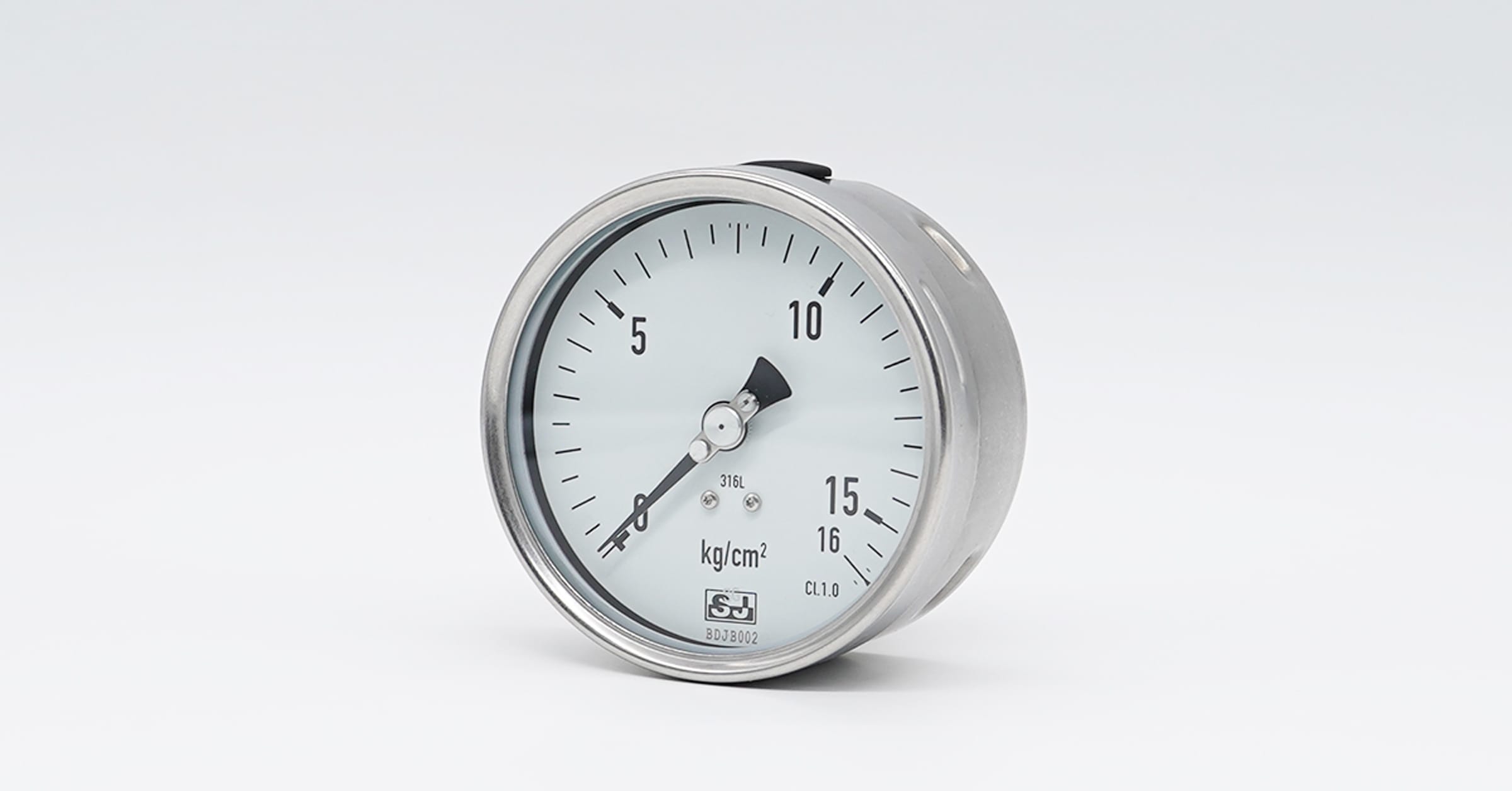

4-inch lower back mount SS gauge for panel space
4吋下背接式不鏽鋼面盤，節省面板安裝空間
6-inch large SS gauge for industrial measurement
6吋大型不鏽鋼壓力錶，提供工業級量測精度

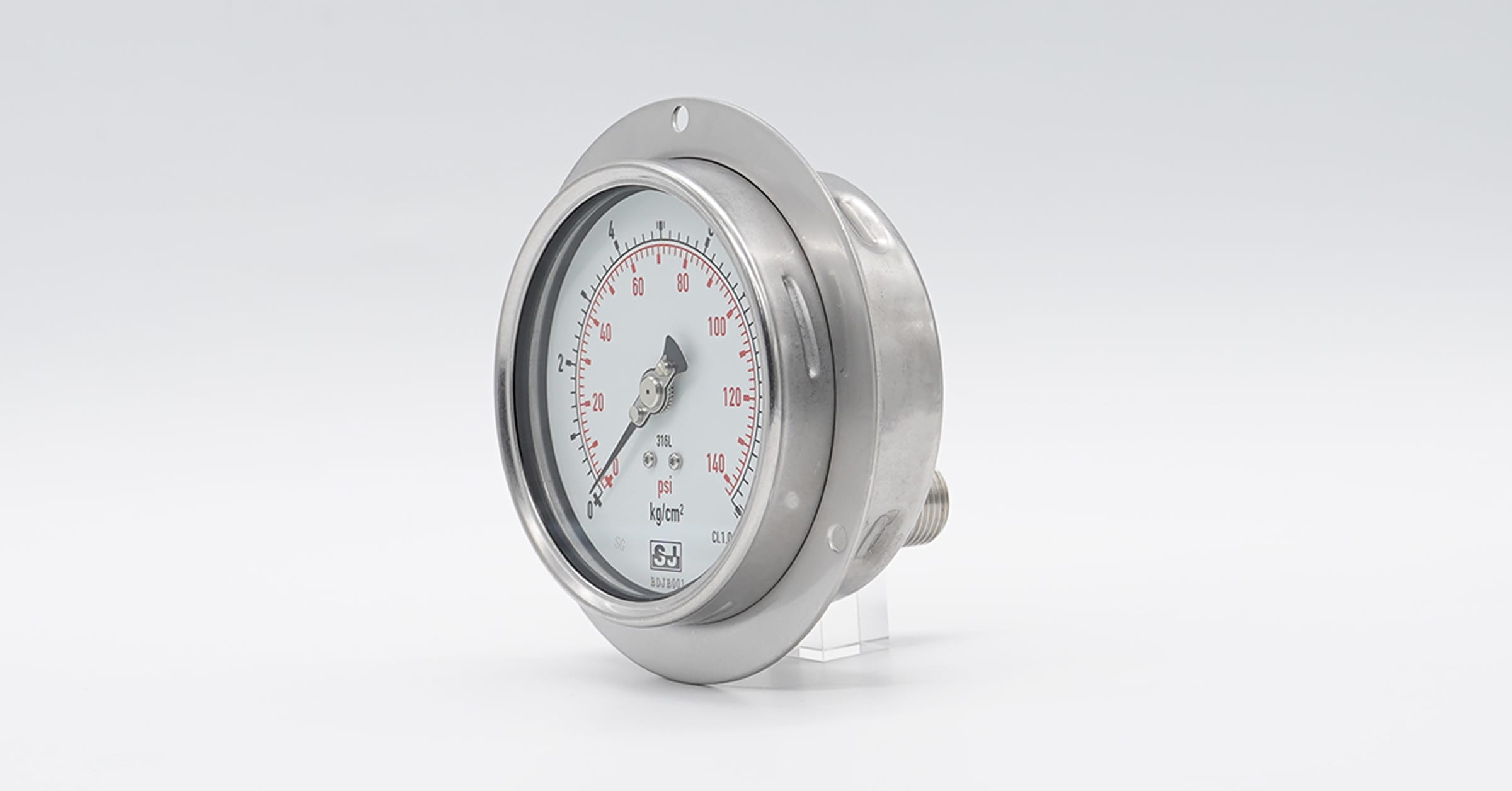

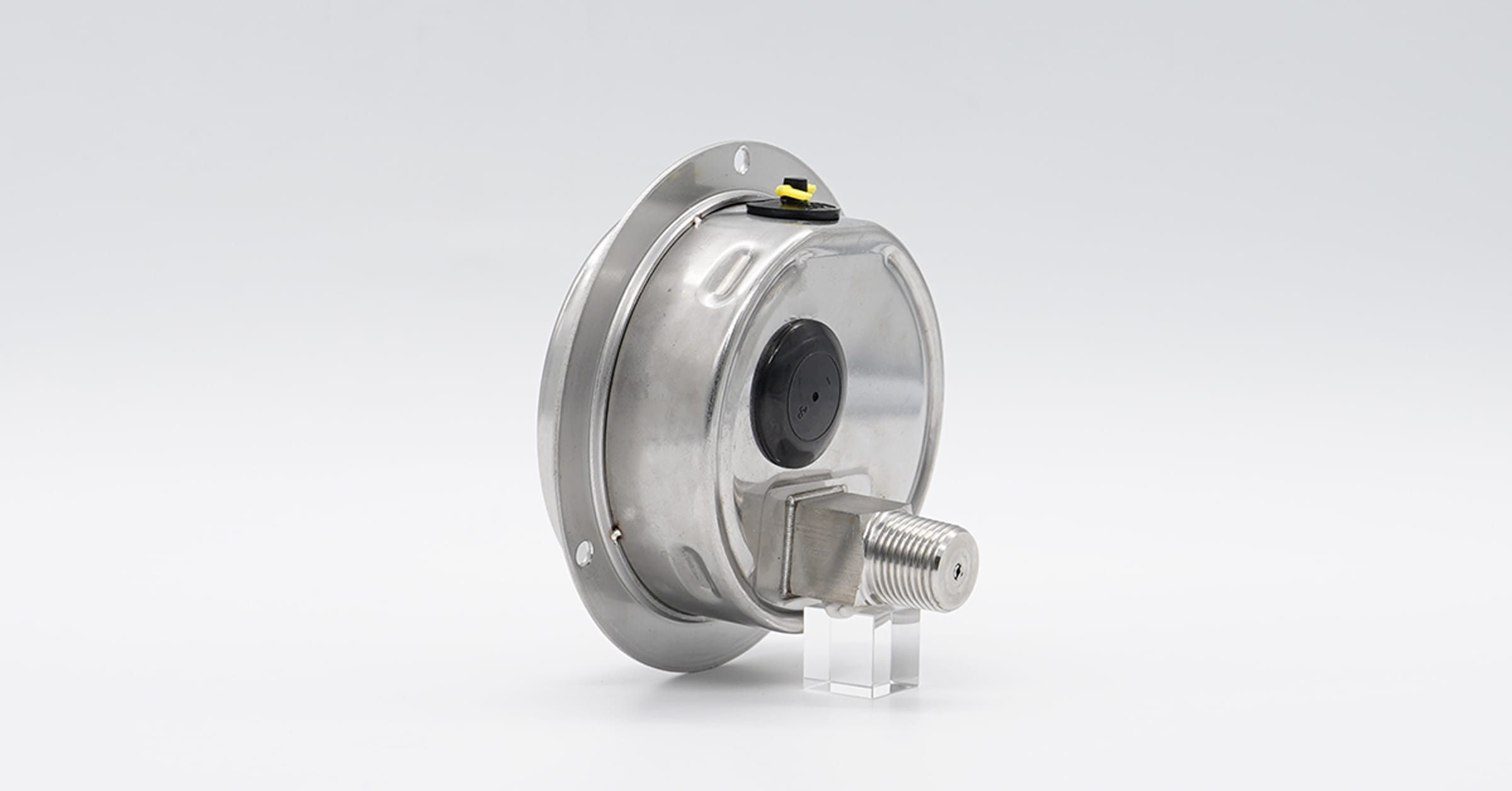

4-inch lower mount with front flange for panels
4吋下接附前緣法蘭，確保控制盤安裝穩固
Full SS lower mount flange gauge for anti-corrosion
全不鏽鋼下接法蘭式，具備優異的防腐蝕性能

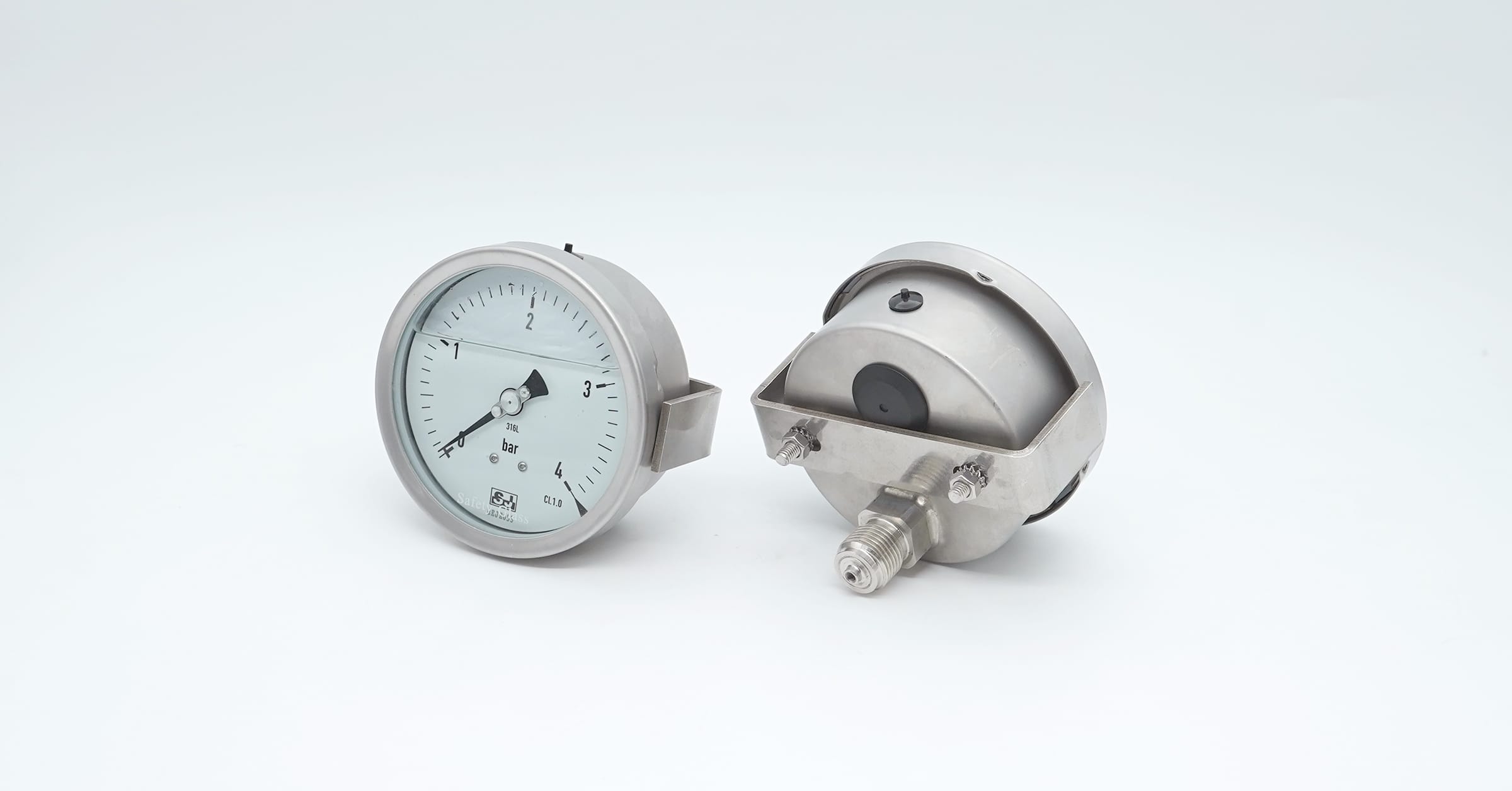

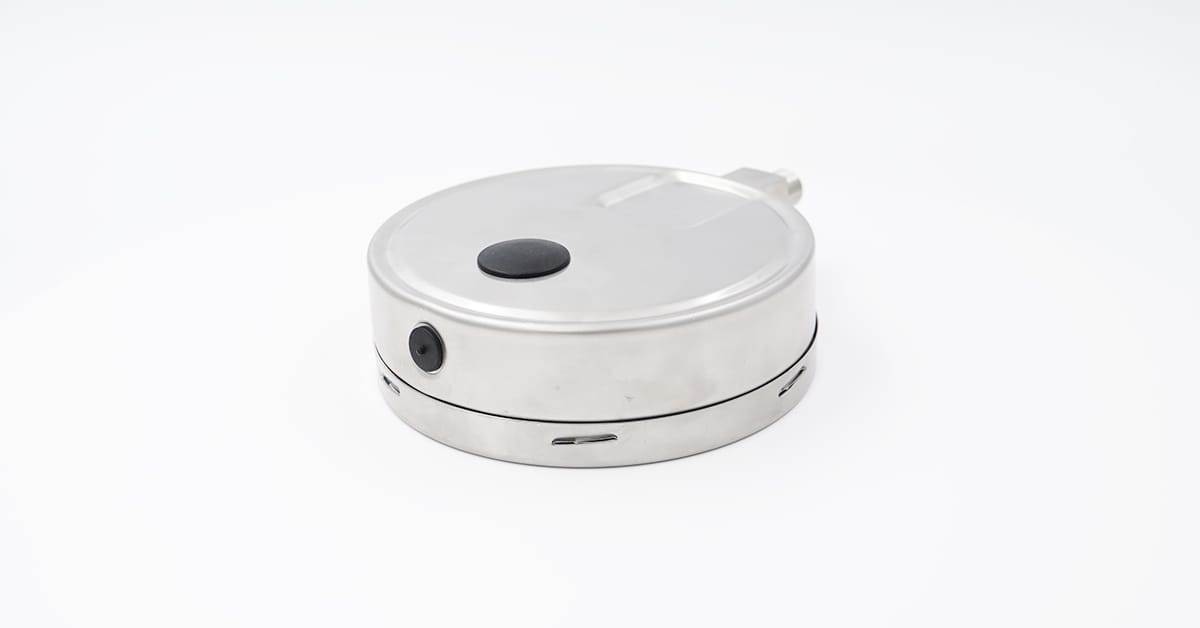

Welded safety gauge with blowout back for security
焊接結構配備背部防爆孔，確保高壓操作安全

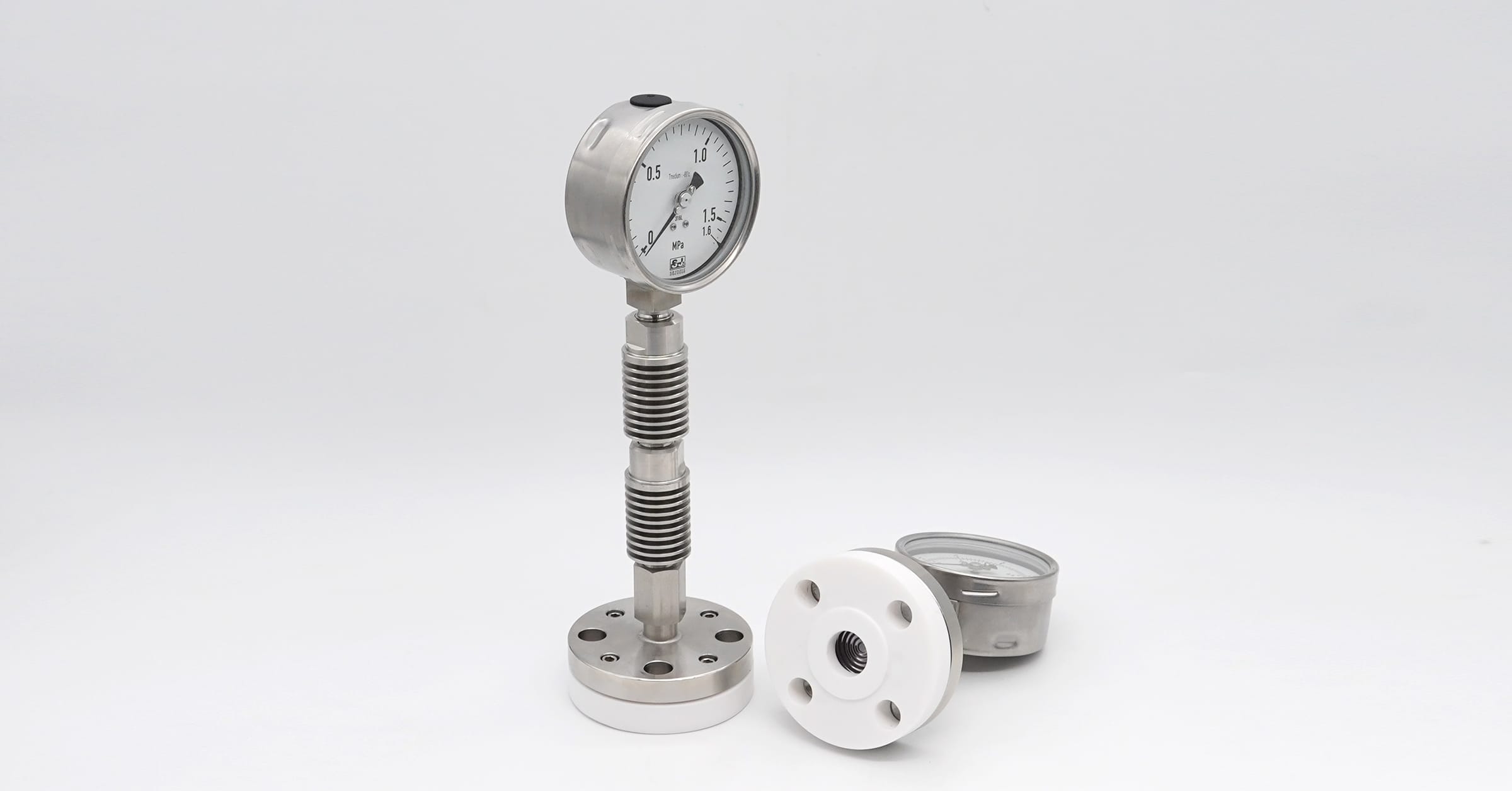

Remote diaphragm with double cooling for harsh acids
雙重散熱與 PTFE 法蘭，適極端腐蝕高溫環境

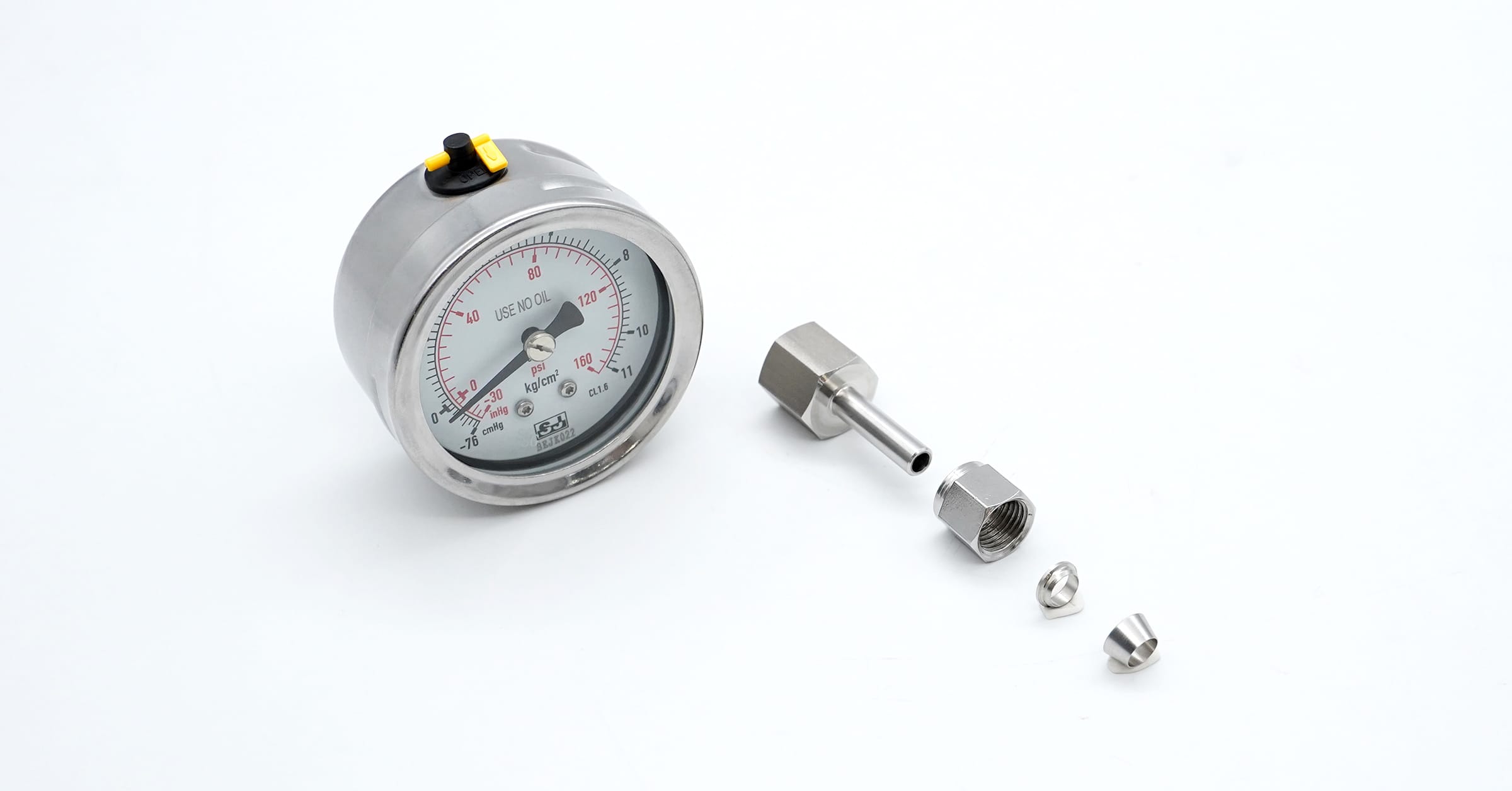

Compact mini gauge with fittings for easy assembly
微型壓力錶配備快接頭，結構精巧，易於拆裝

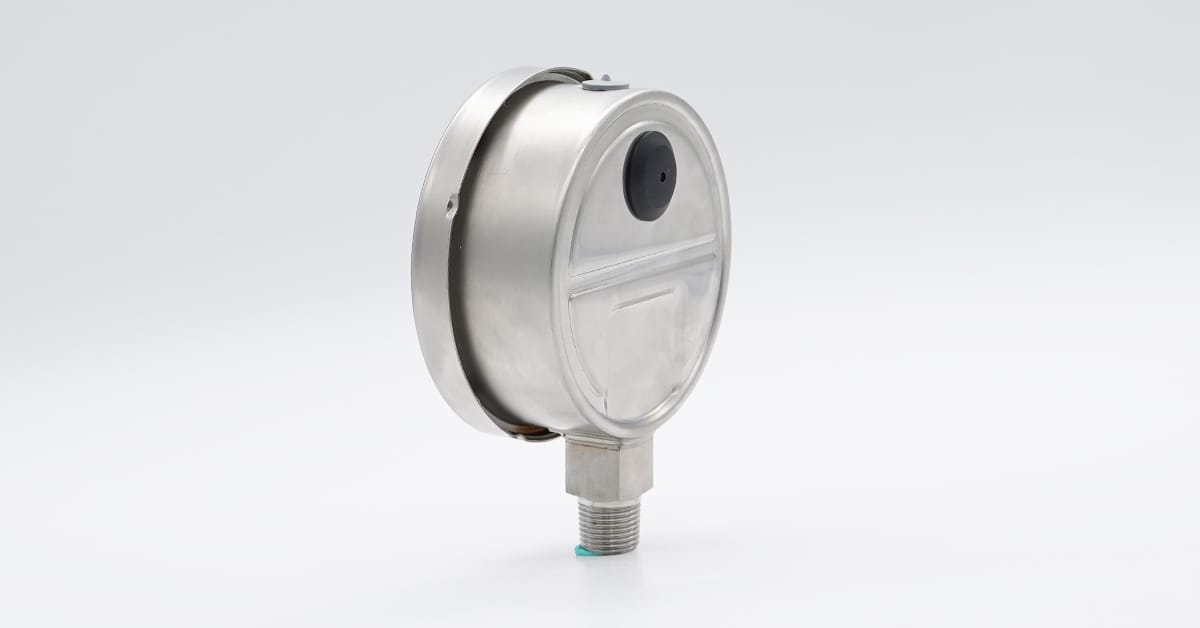

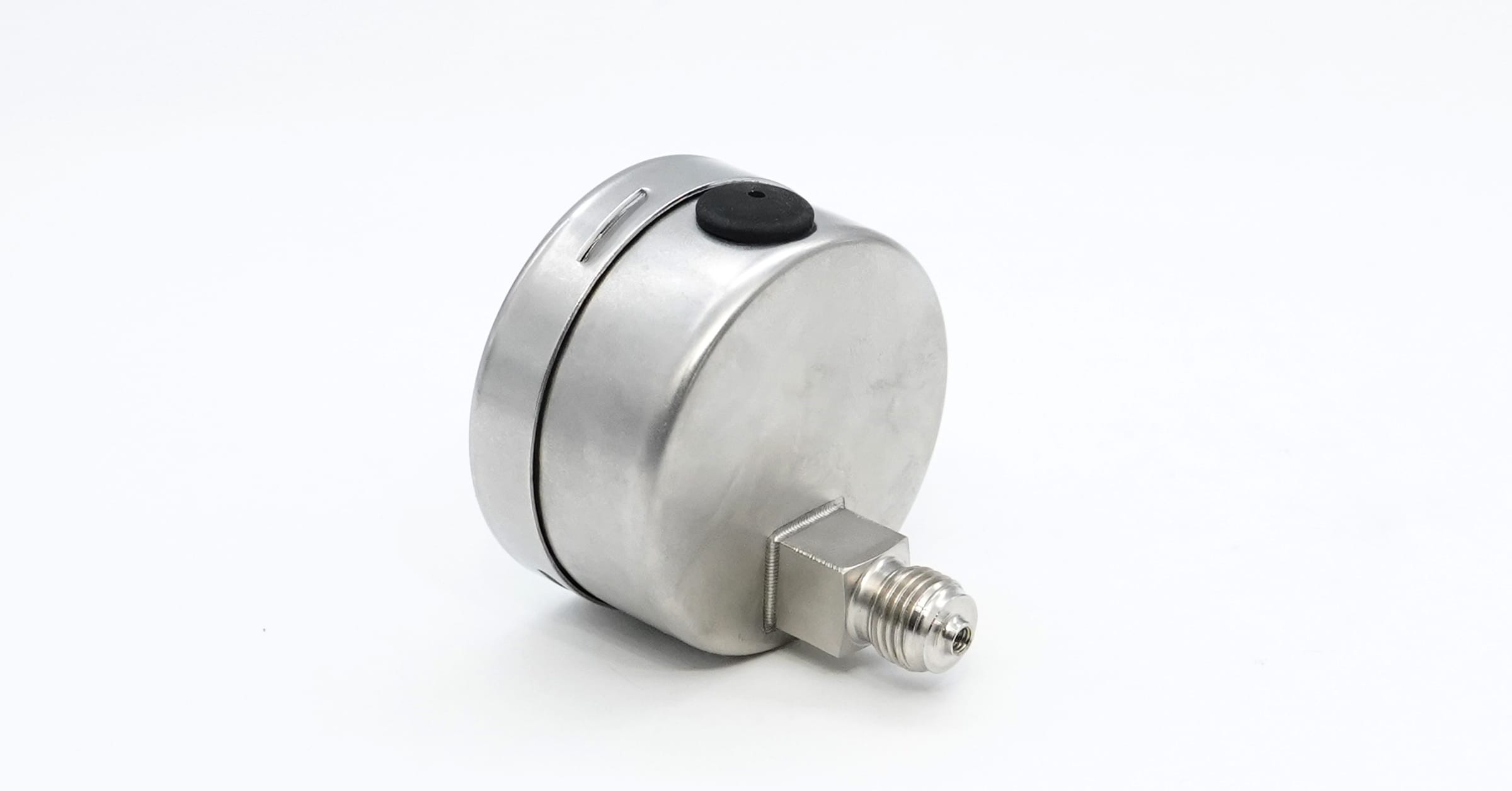

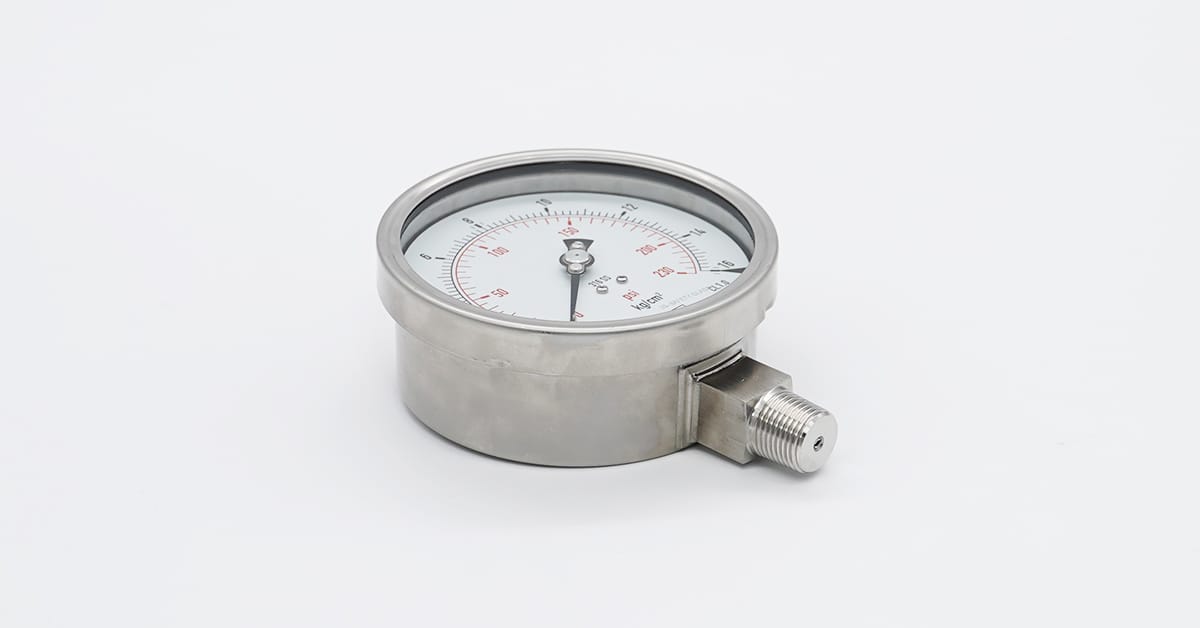

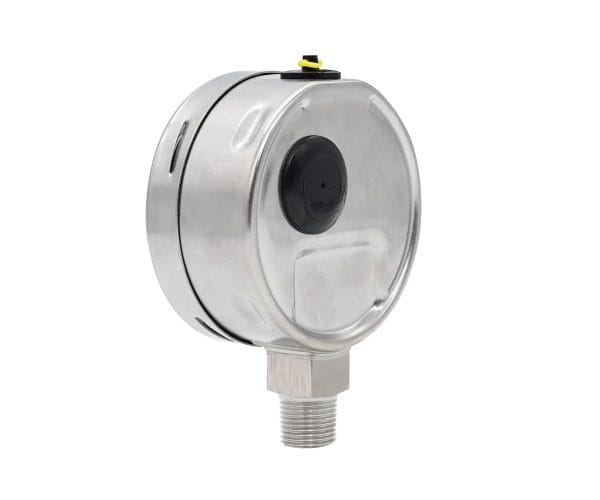

Laser welded SS housing for superior leak protection
全不鏽鋼雷射焊接外殼，結構堅固，嚴密防漏

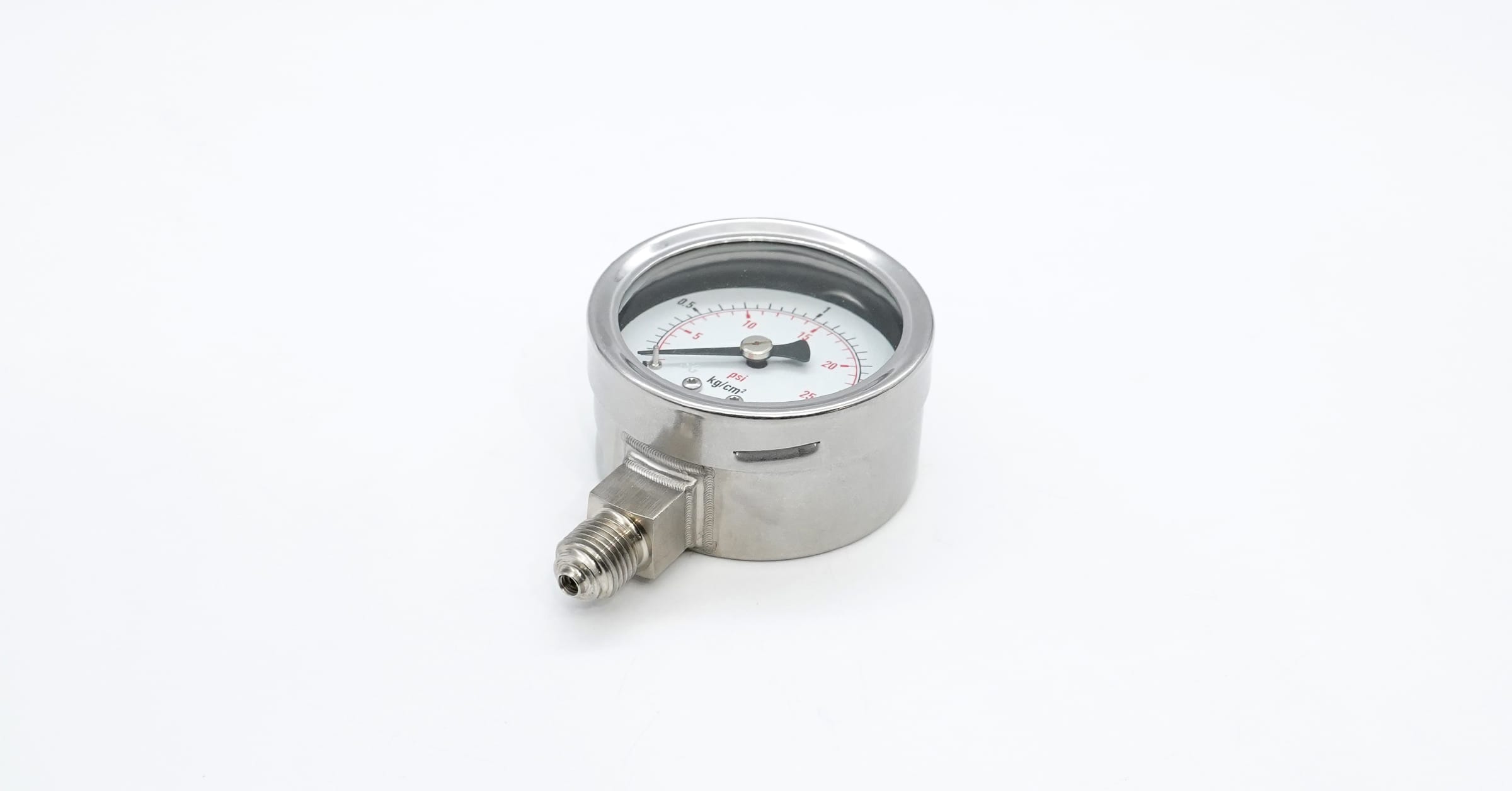

Front dial laser welding for long-term durability
面盤雷射焊接技術，提升耐用度與長效精度

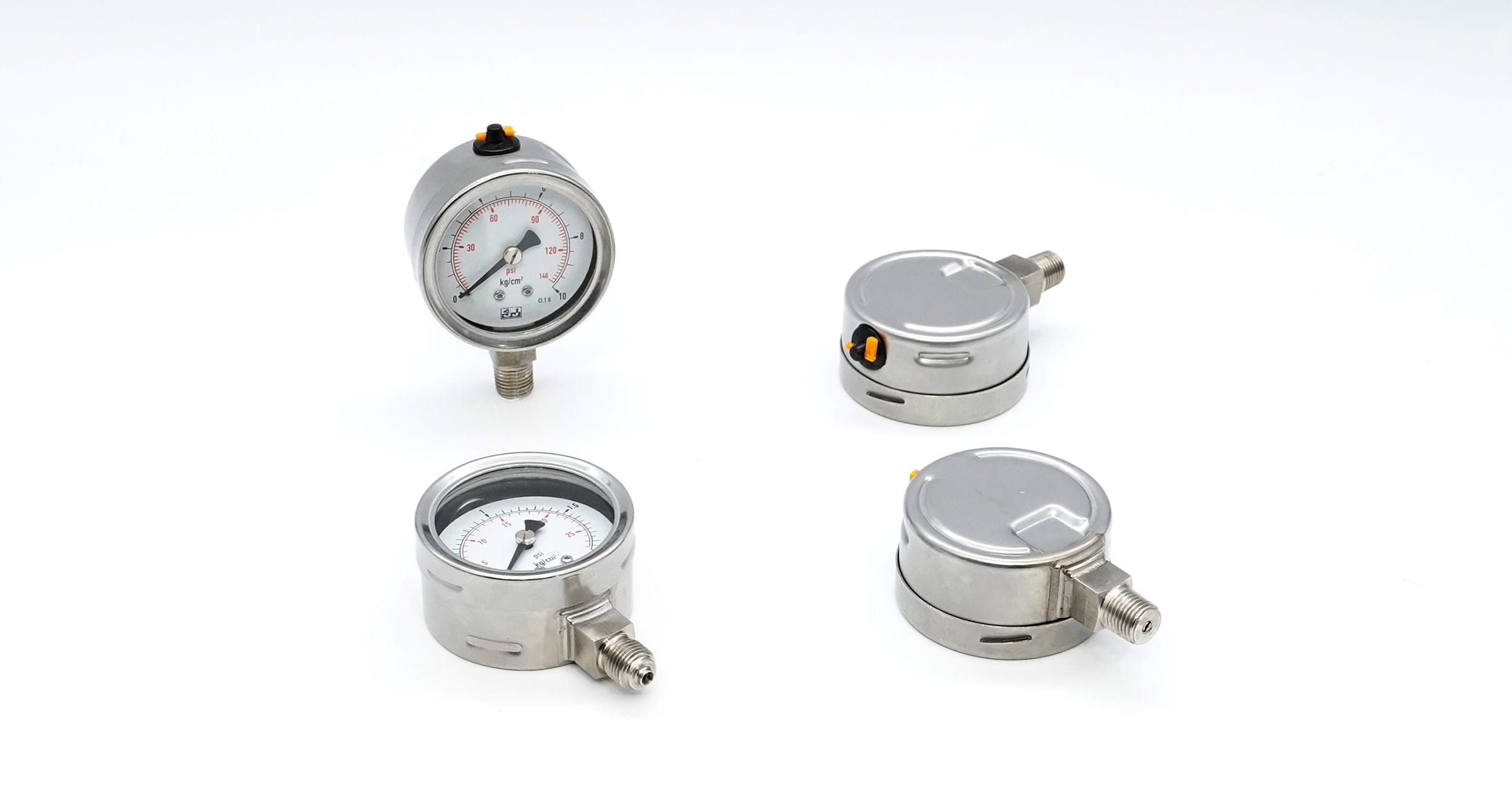

Multiple views of laser welded gauge quality
雷射焊接系列多視角展示，確保全方位工藝品質
6-inch recessed pressure gauge with flange and eccentric connection for panel-mounted applications.
6 吋埋入式有緣壓力錶，搭配偏心牙設計，適合面板安裝與工業設備壓力監測

下載

英語

SJ-Gauge-prdr.w-pressure-gauge-datasheet-en

繁體中文

SJ-Gauge-prdr.w-pressure-gauge-datasheet-ch

規格

安裝配置底部安裝或背面安裝，有或沒有法蘭
面徑2.5", 4", 6"
測量範圍
  • 0 ... 0.6 kgf/cm² 至 0 ... 1600 kgf/cm²
  • 或等效的壓力、負壓或連成壓力範圍
精度
  • 2.5": ±1.6% f.s.
  • 4", 6":±1.0% F.S.
接續
  • 316L SS
  • 1/4, 3/8, 1/2
  • PT、G、NPT、M
錶殼
  • 304不銹鋼或316不銹鋼
  • NS 63 [2 ½"] 錶殼圓週 12 點鐘位置設有洩壓裝置，NS 100 [4"] 和 NS 160 [6"] 錶殼背面設有洩壓裝置。
錶窗安全玻璃
面板鋁合金、白底黑字刻度
指針
  • 黑色鋁合金
  • 2.5": 一般
  • 4"、6"：可調整
機芯304 SS
錶殼充填液未填充、甘油填充或矽油填充
環境溫度
  • -40°C 至 60°C（未填充）
  • -20°C 至 60°C（液態填充）
製程介質溫度
  • ≤200°C (未填充)
  • ≤100°C（液態填充）
防護等級IP65
可選配件遺留針、可調整警示針扣
