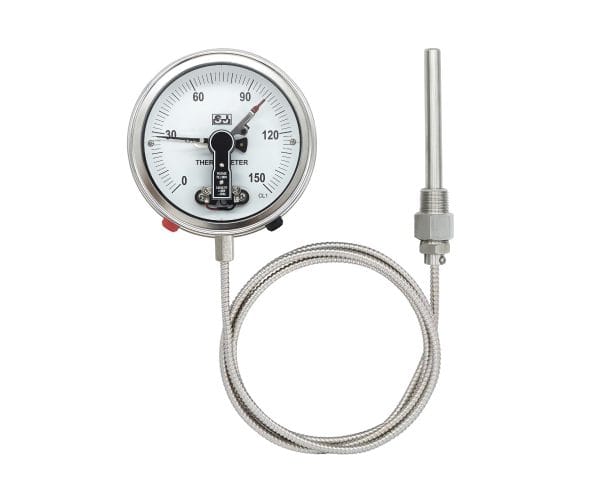

SJ 炘珈儀錶 capillary expansion thermometer with alarm contact

SJ 炘珈儀錶 expansion thermometer with capillary and warning contact

膨脹式溫度計－隔測電接點

型號：MTR.S-E

可測量帶有電接點的溫度裝置
可依需求調整毛細管的長度，以進行遠端觀測
如果您不需要接點功能，請參閱 MTR.S

反應迅速的售後服務 / 可客製化
高品質 / 一年保固
產品圖片僅供參考，最終規格以確認訂單為準。.

介紹

MTR.S-E 是一款配備警告/警報開關觸點的毛細管膨脹式溫度計，專為同時需要溫度指示和信號輸出的工業應用而設計。其可調式毛細管長度可將顯示器與測量點分開，從而實現遠端讀數。MTR.S-E 採用不鏽鋼結構，溫度範圍最高可達 700°C，支援單或雙開關觸點，用於警報或控制用途。MTR.S-E 廣泛應用於製程設備、加熱系統、化工廠及能源相關應用。

產品實圖

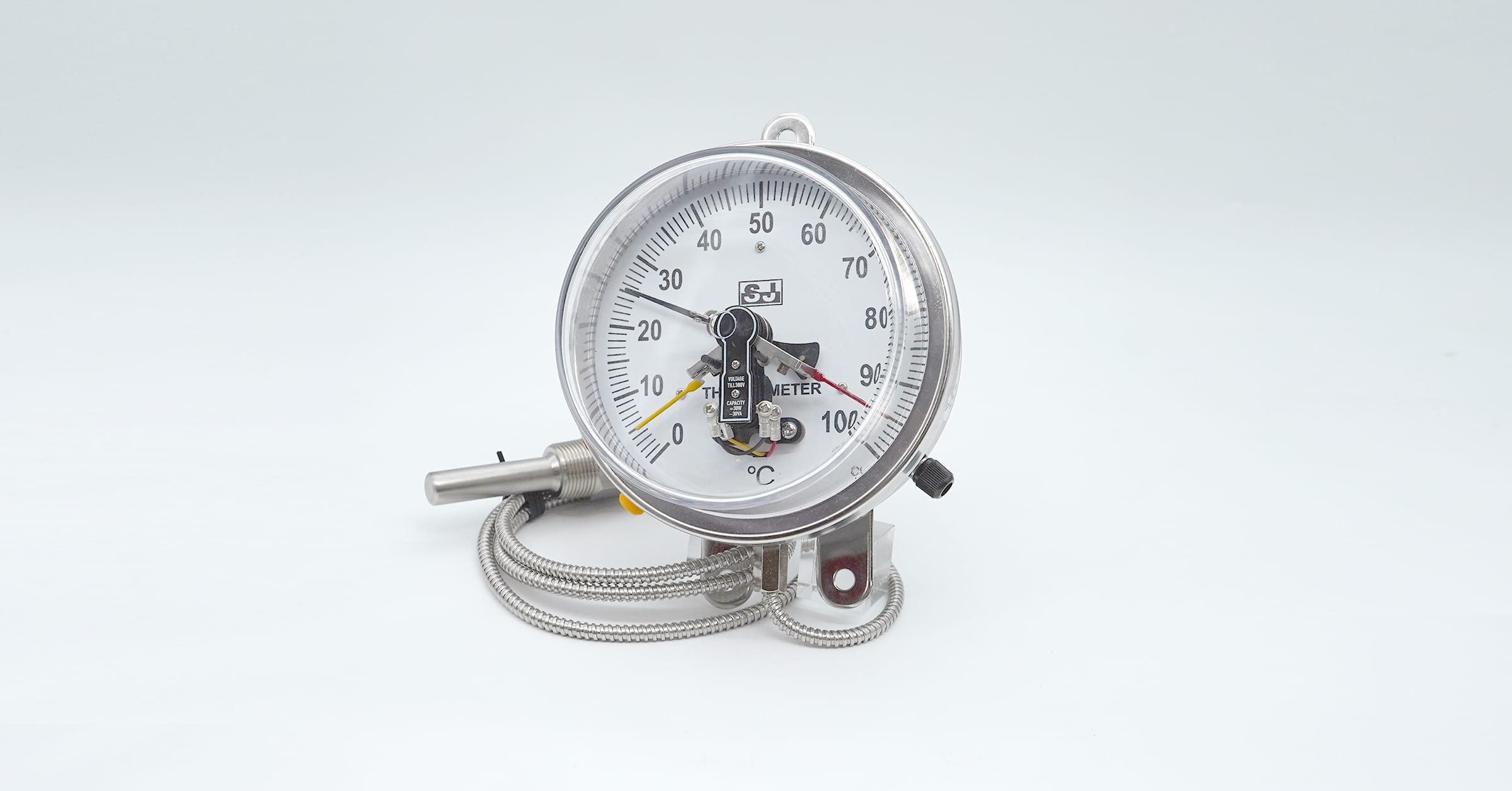

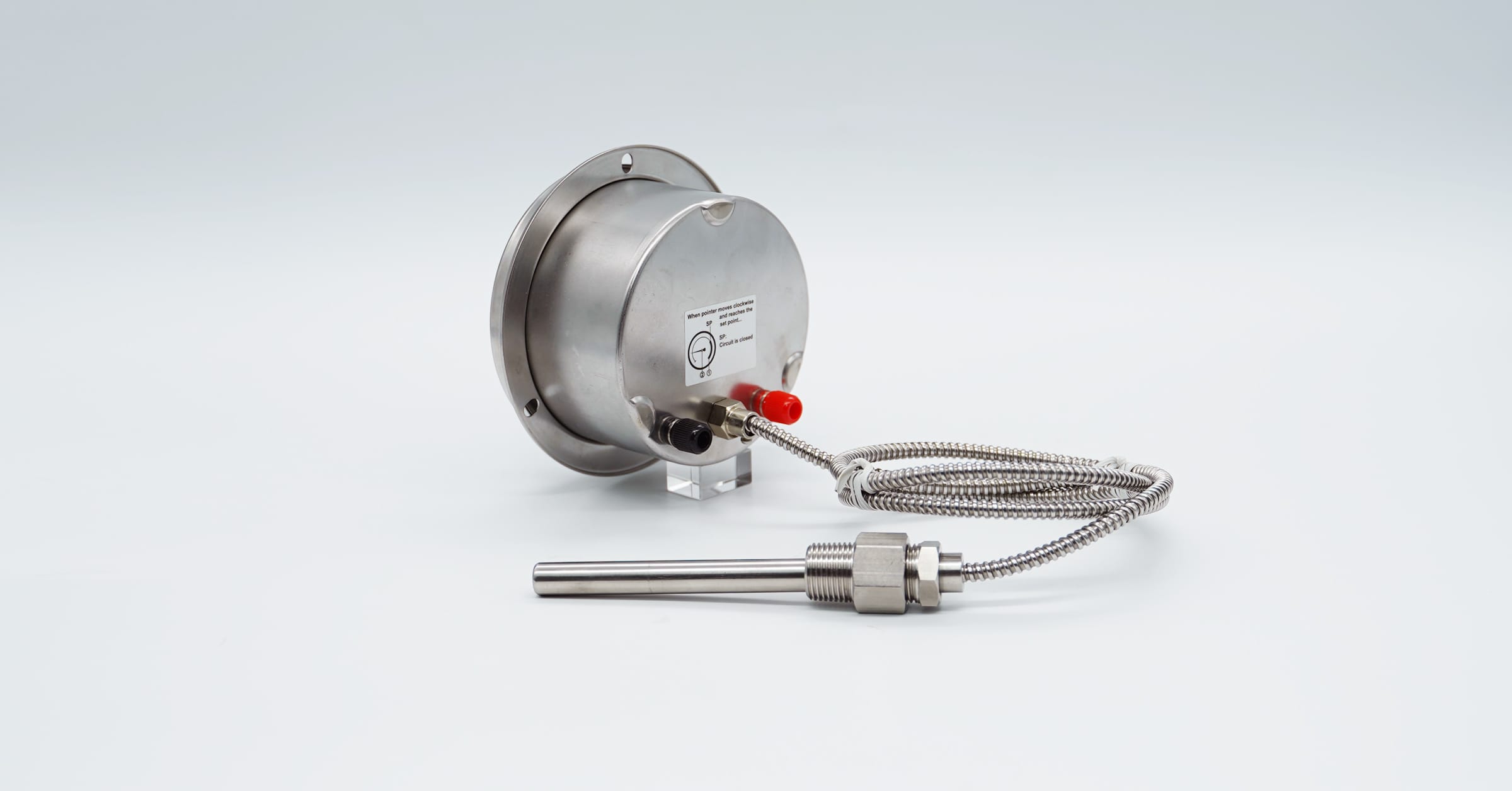

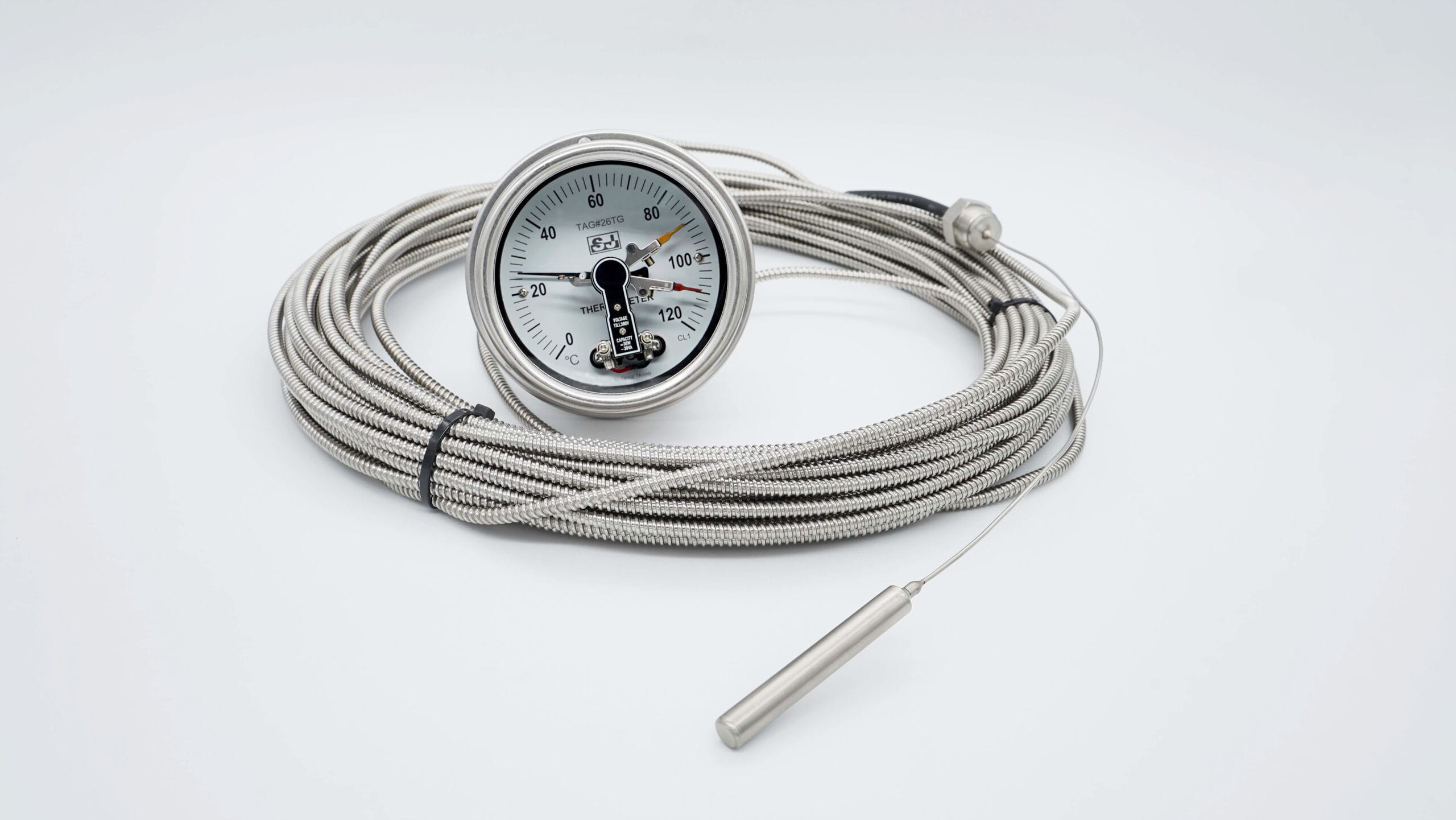

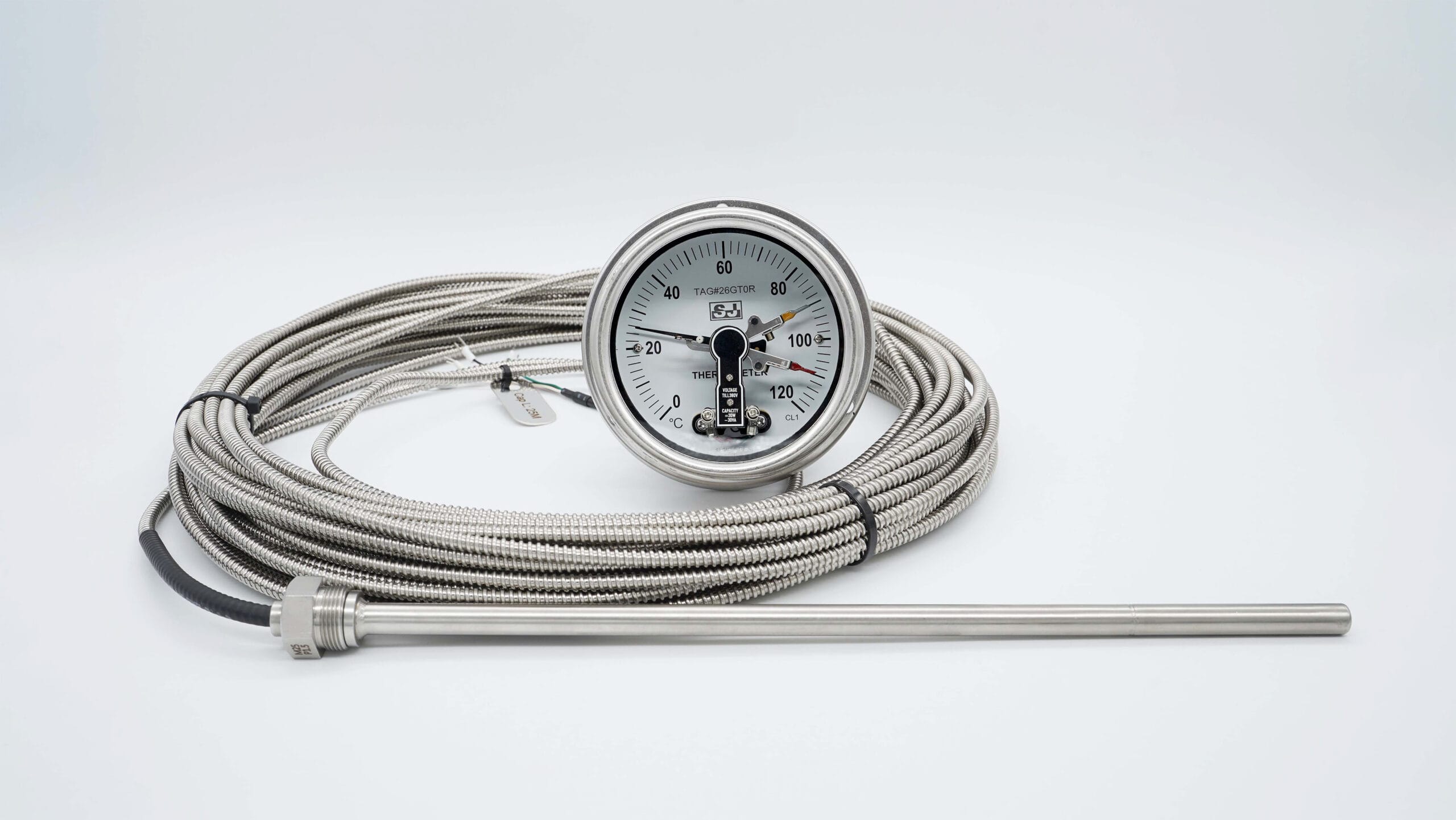

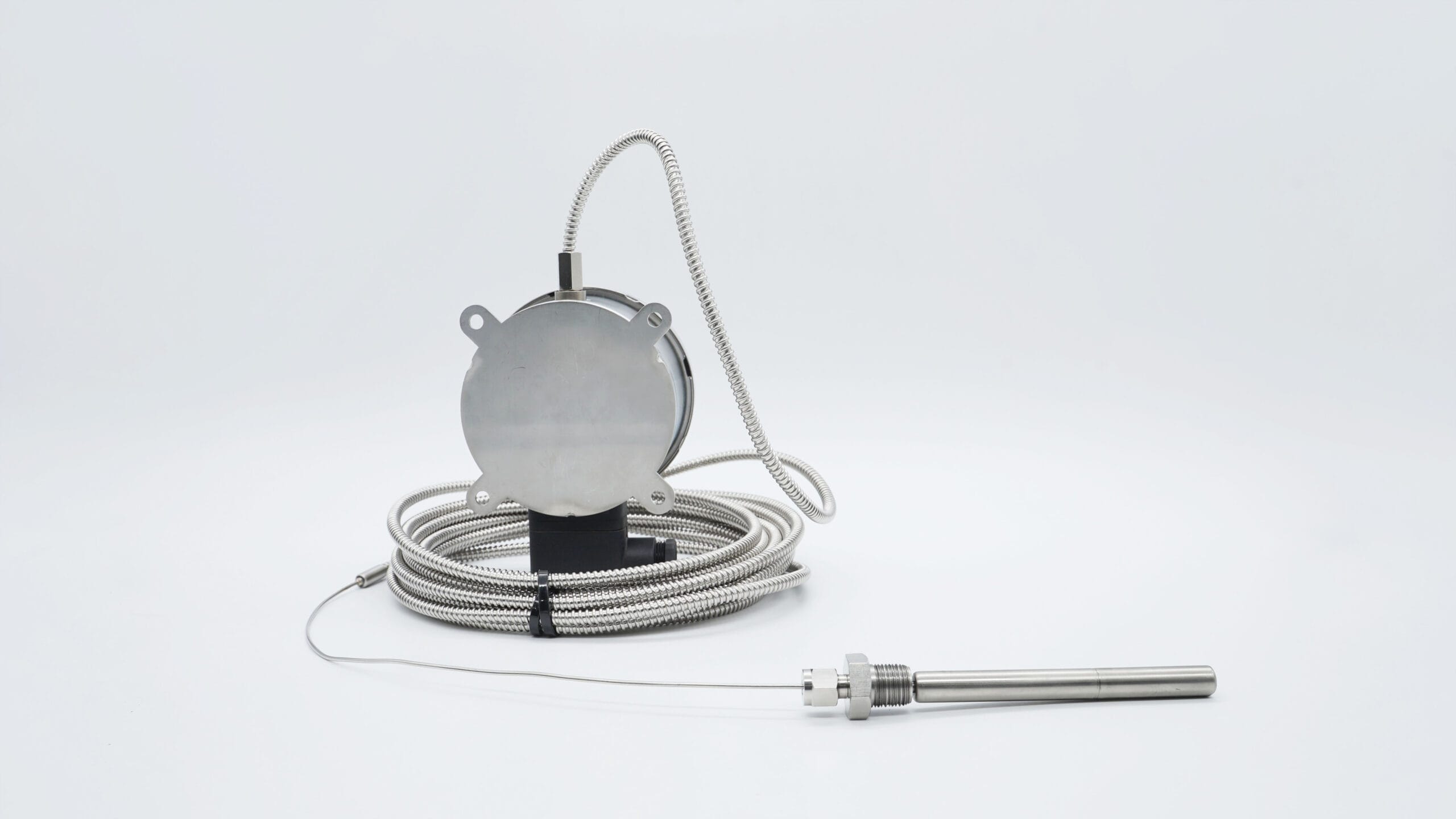

Thermometer with capillary instrument — 附有毛細管儀器的溫度計

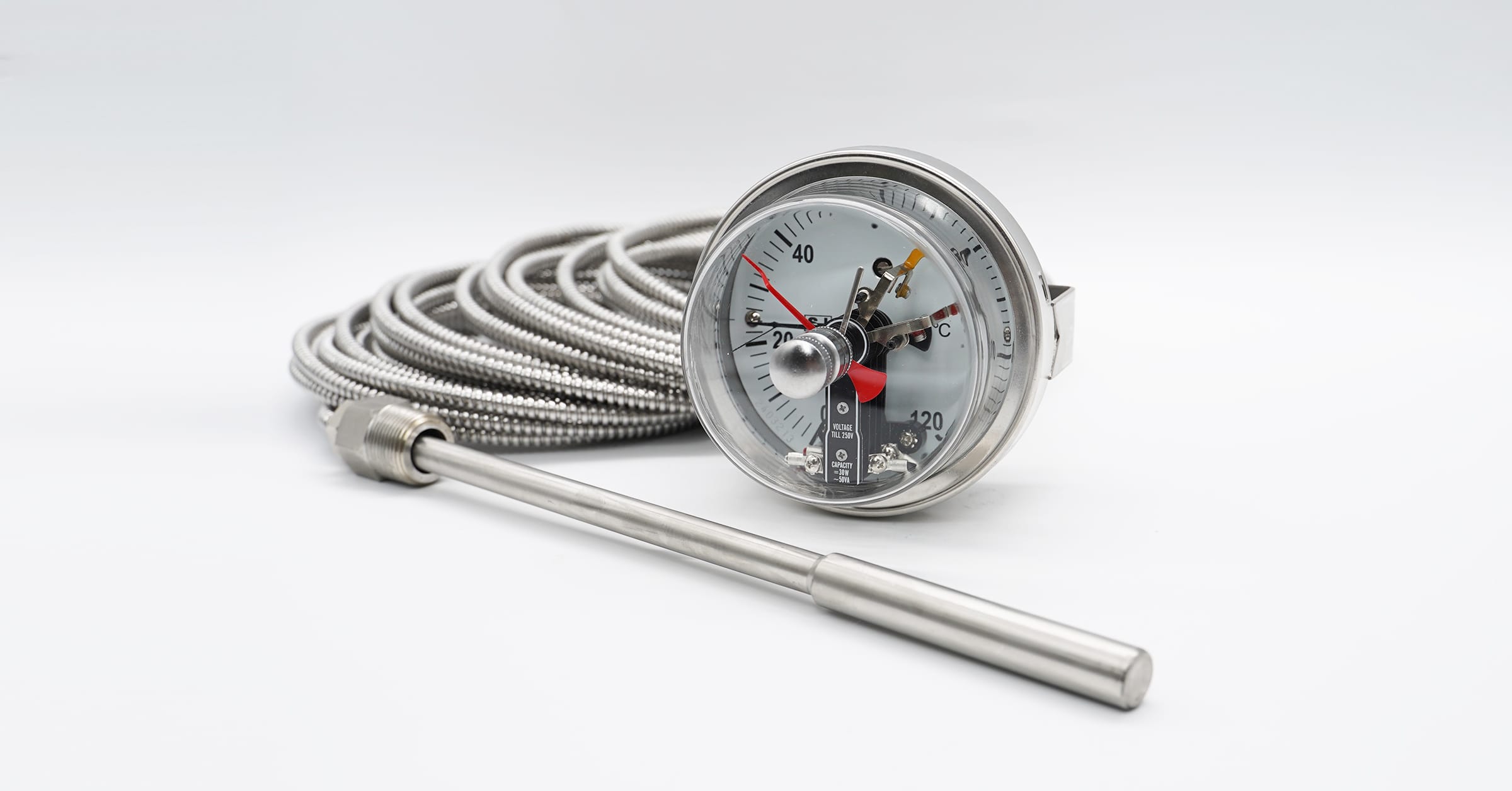

Thermometer with contact switch,drag pointer and zero set — 溫度計，含觸點開關、拖曳指針及零點設定

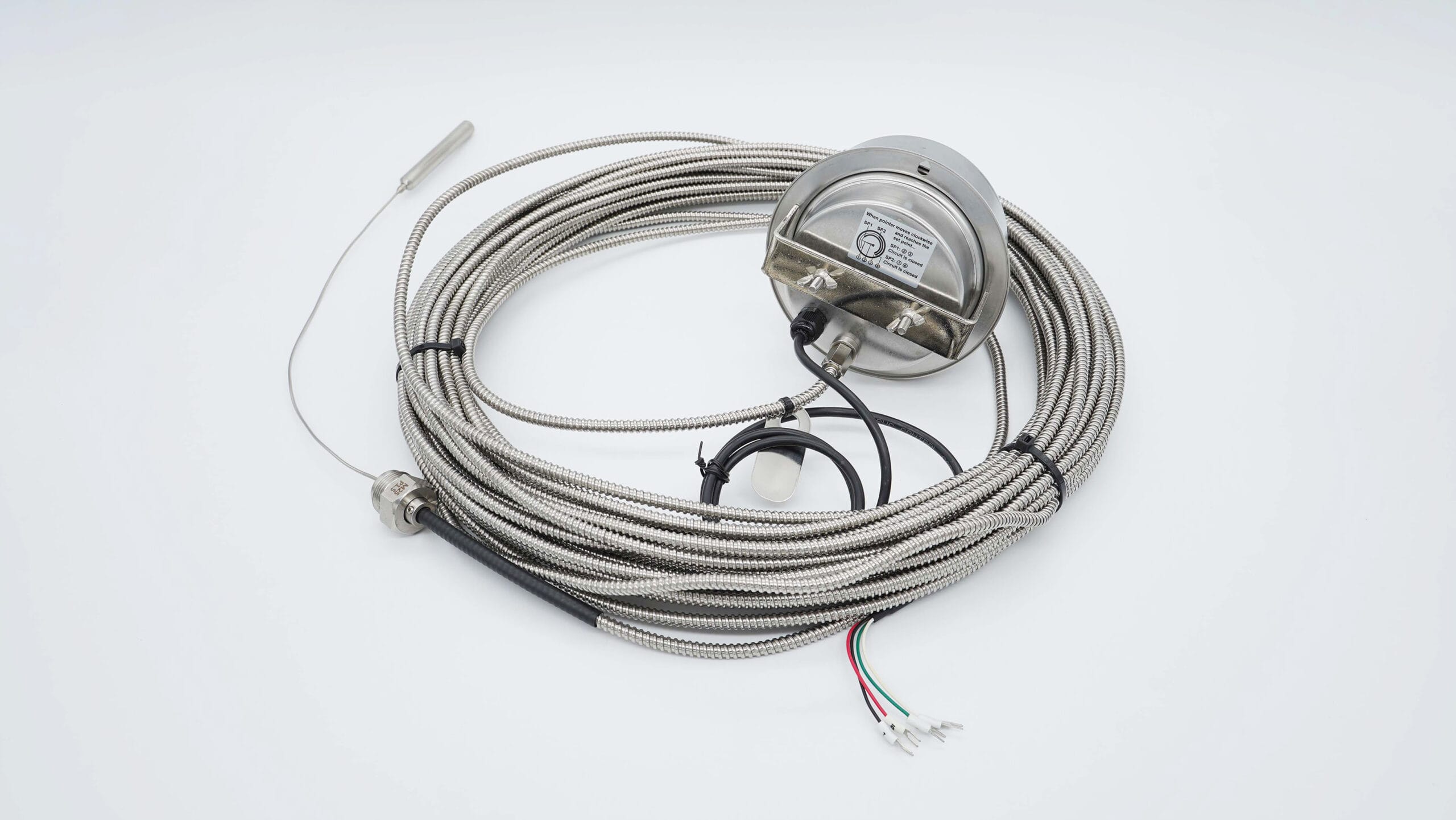

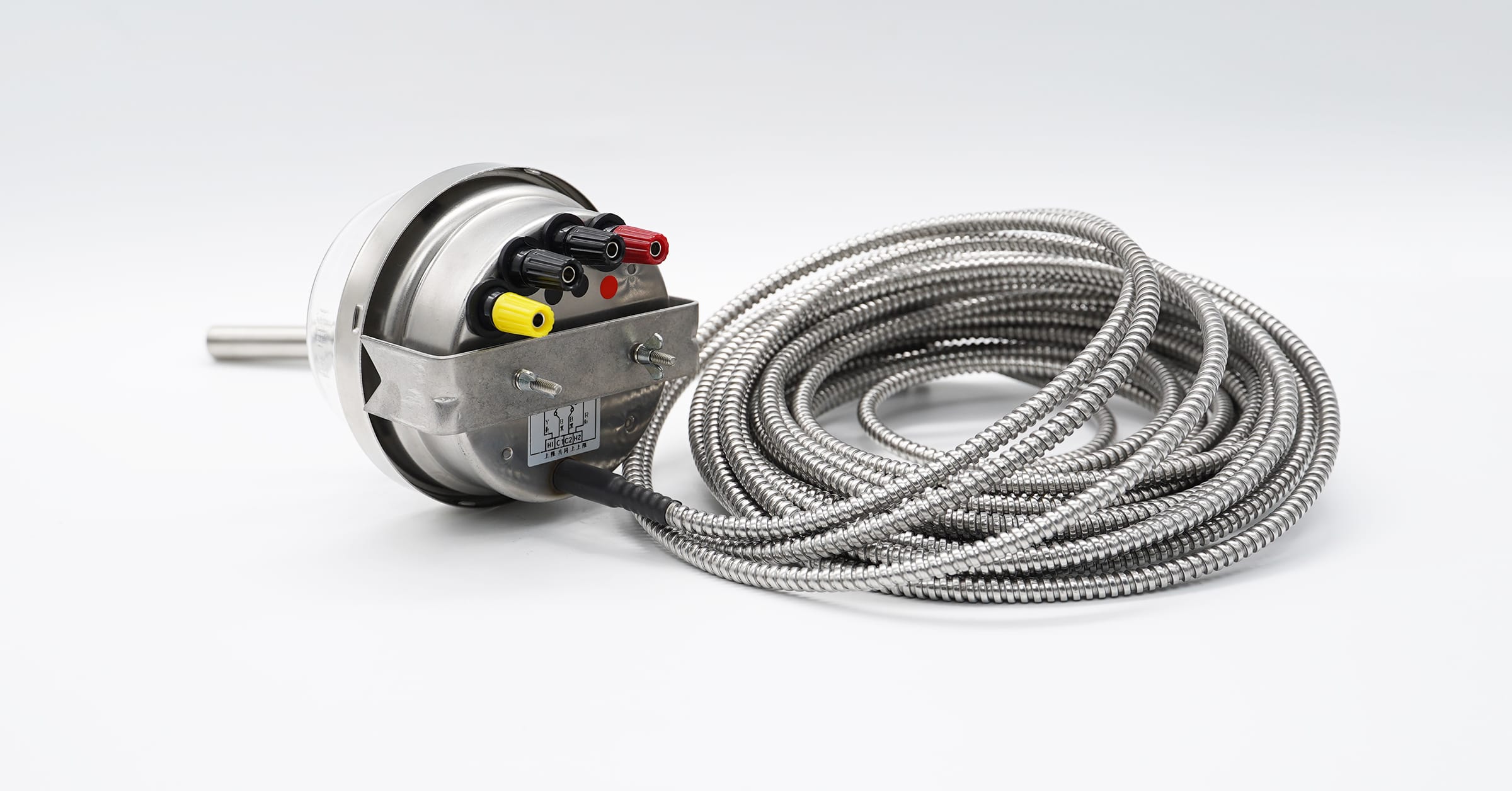

4" Contact Gas Actuated Thermometer with U-Clamp, Back Terminal Connection — 4" 接觸式氣體感應溫度計，附 U 型夾，後端子連接

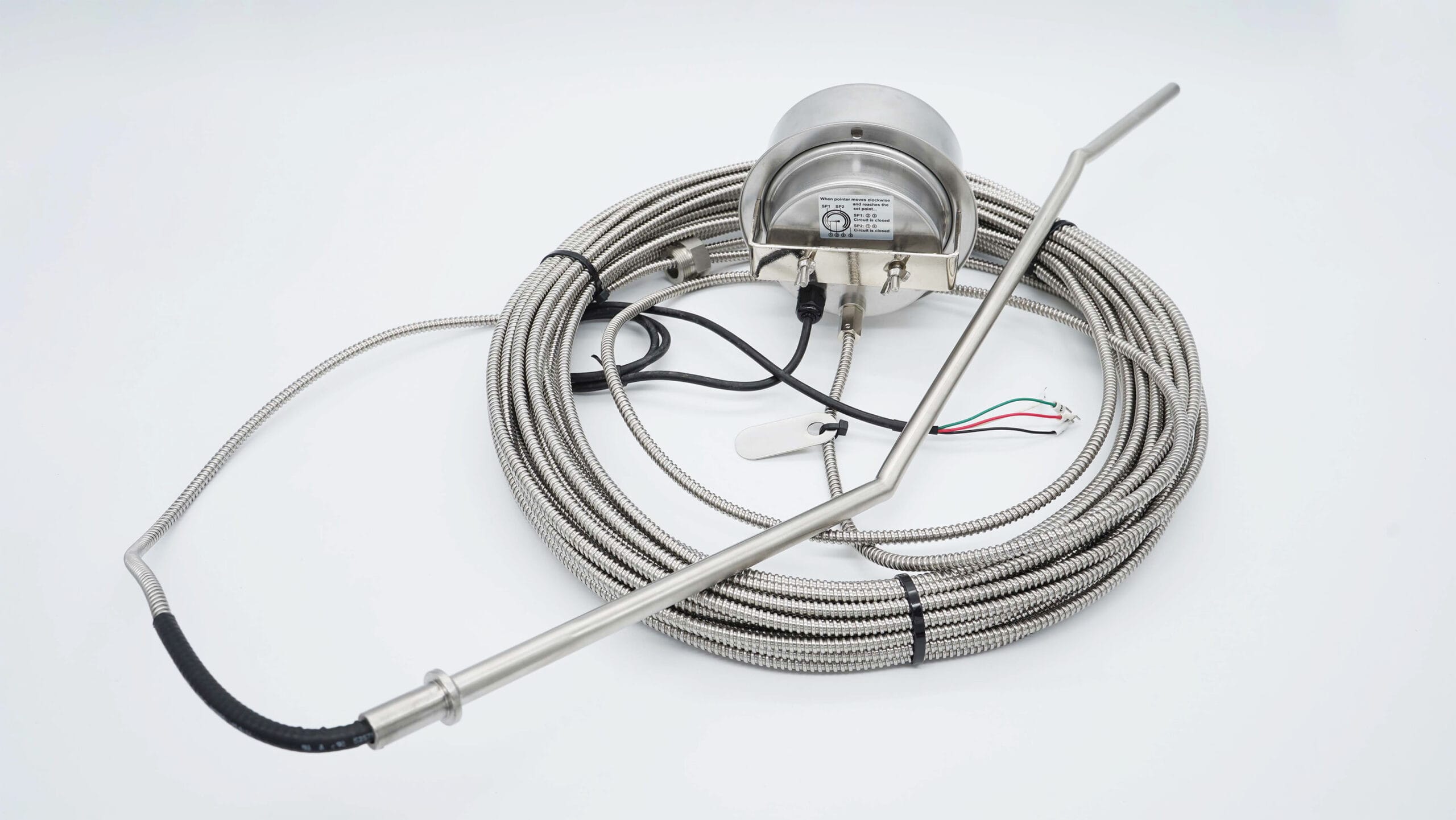

4" Gas Actuated Thermometer, Double-Bend Plain Stem — 4" 瓦斯驅動溫度計，雙彎平桿

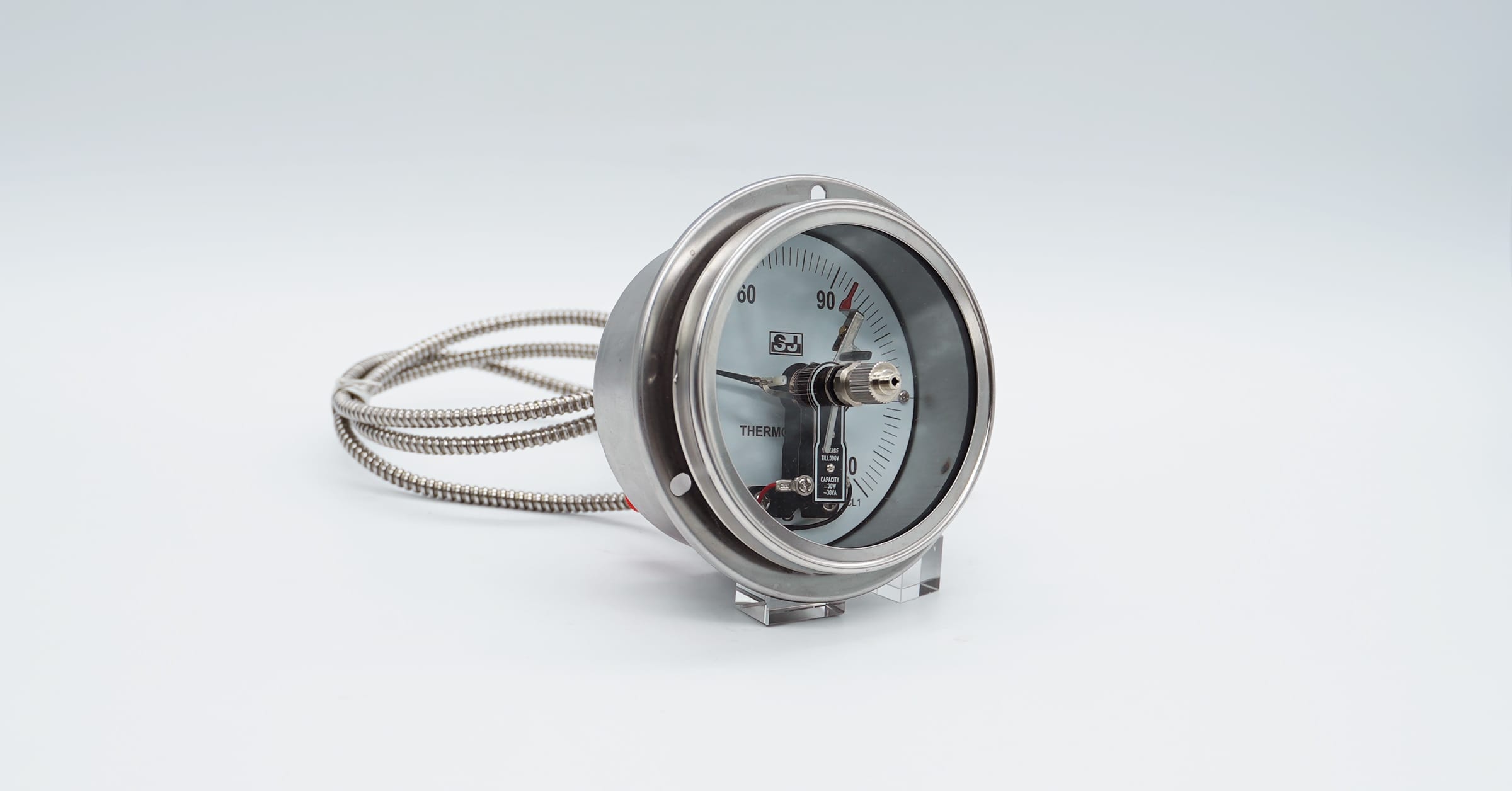

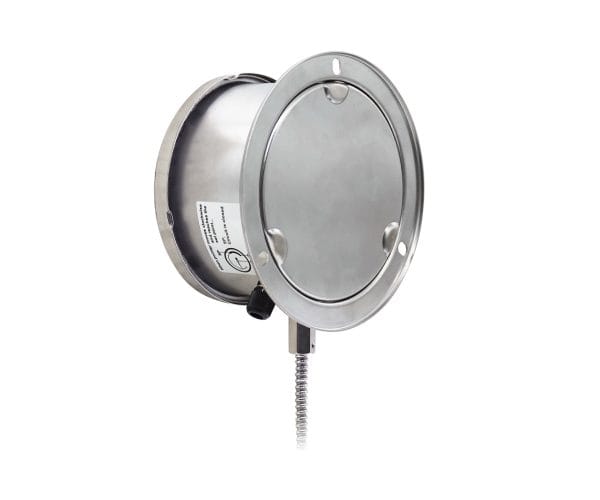

4" Gas Actuated Thermometer, Flush Mount with Back Flange, 375mm Stem — 4" 氣體驅動溫度計，嵌入式安裝，帶後法蘭，375mm 桿

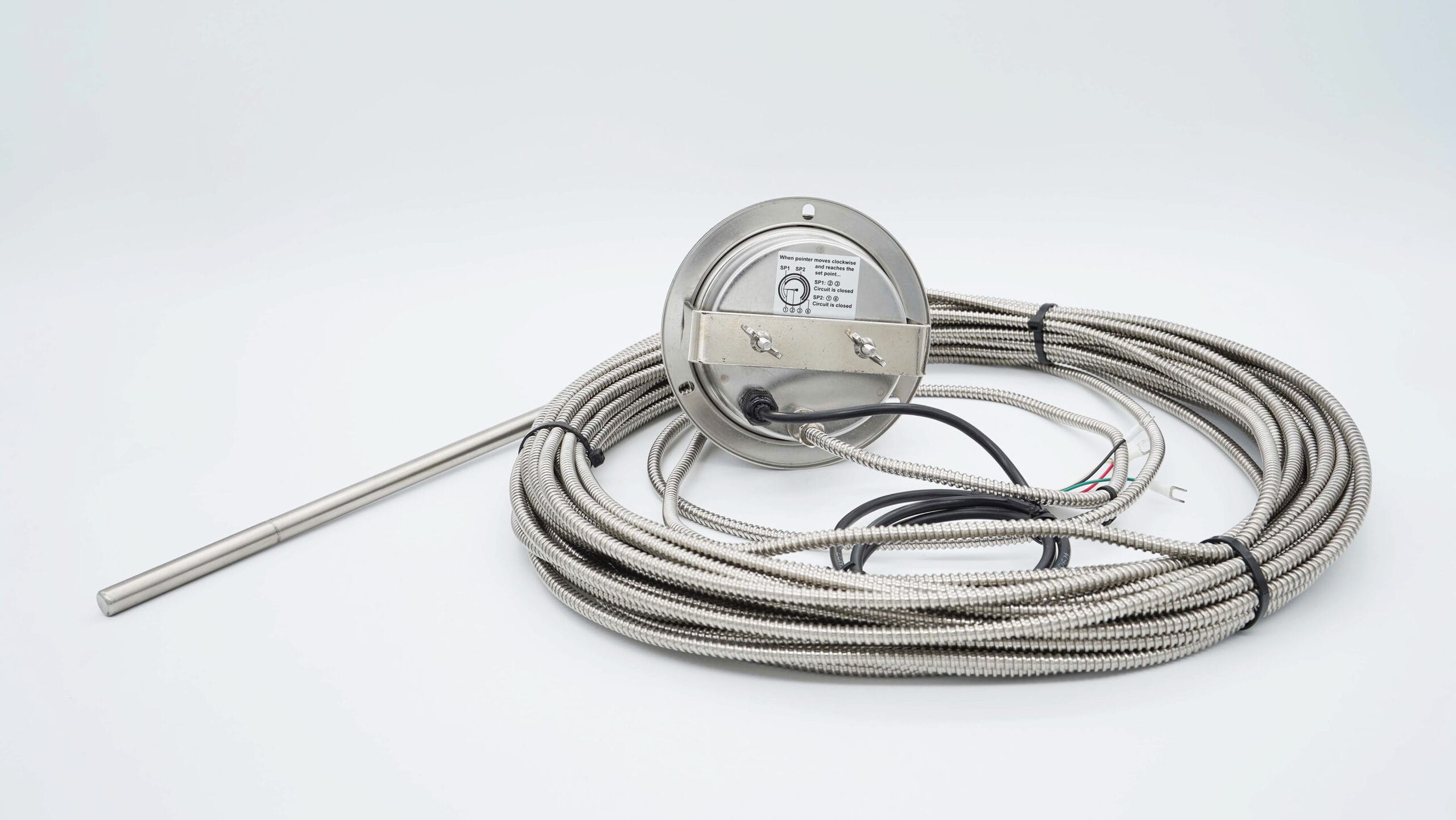

4" Gas Actuated Thermometer, Back Flange for Flush Mount, 375mm Plain Stem — 4" 瓦斯驅動溫度計，後法蘭用於嵌入式安裝，375mm 平桿

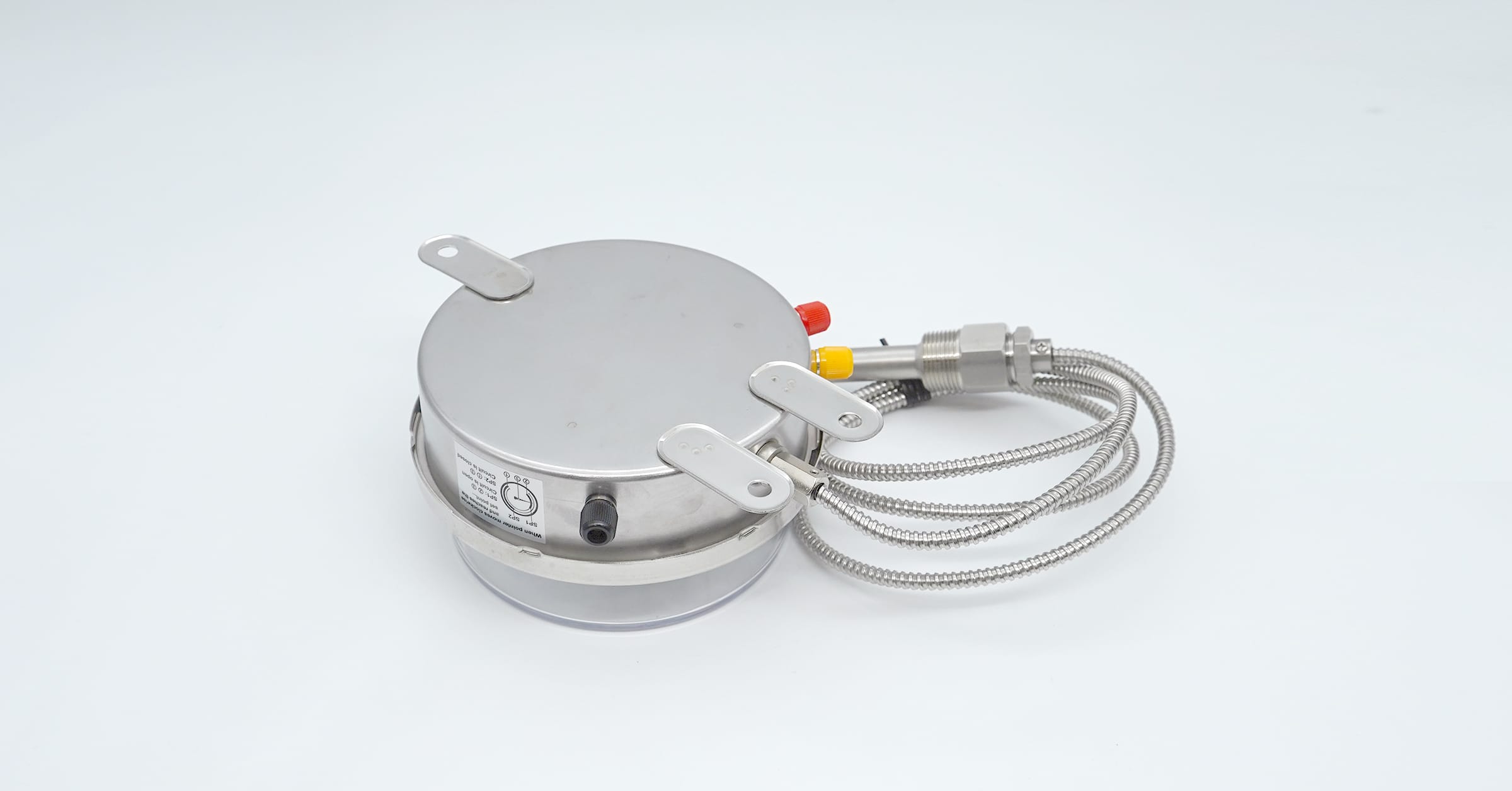

4" Contact Gas Actuated Thermometer, Flush Mount with U-Clamp & Back Flange, Stem with Adjustable Union — 4" 接觸式瓦斯驅動溫度計，嵌入式安裝，帶 U 型夾和後法蘭，可調接頭的桿

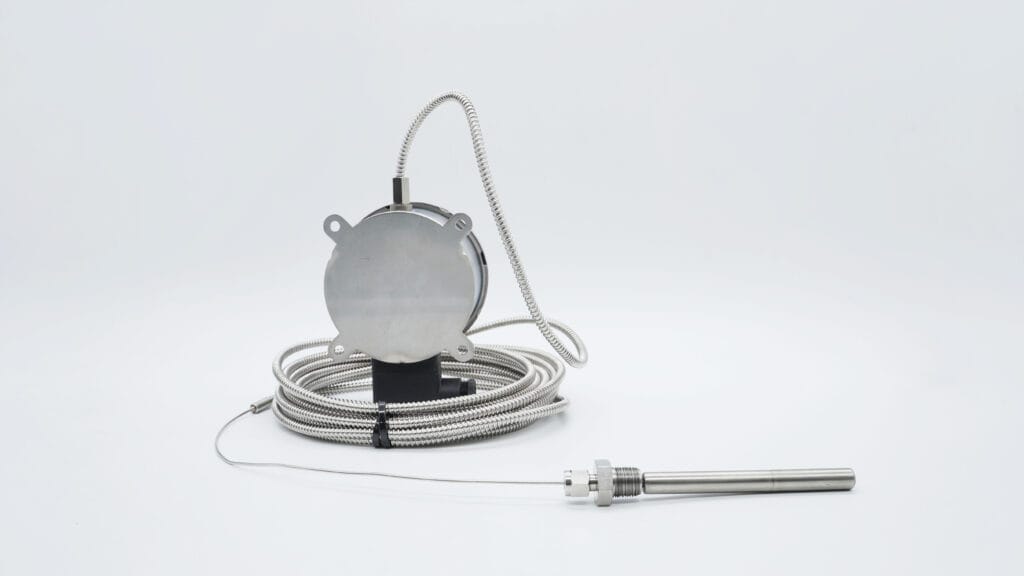

4" Gas Actuated Thermometer, Back Bracket with 4-Hole Mount, Custom Stem with Compression Fitting — 4" 氣動溫度計，帶四孔安裝支架的後支架，帶壓縮接頭的定制桿

下載

英語

SJ-Gauge-MTR-S-E-expansion-thermometer-datasheet-en

繁體中文

SJ-Gauge-MTR-S-E-expansion-thermometer-datasheet-ch

規格

樣式	壁掛式、6 吋下端安裝附表面安裝托架（3 孔）、埋入式附法蘭、埋入式附 U 型夾具
面徑	3", 4", 6"
測量範圍	-50℃ ... 700℃
精度	CL 1.0
接續	304 SS、316 SS 1/4, 3/8, 1/2, 3/4 PT、G、NPT、M
連接設計	外螺紋、無牙、迫緊牙（在管上滑動）、活接螺帽與活動螺紋連接、活動外螺紋、活動內螺紋、衛生盲版、帶雙孔的金屬固定片、法蘭接續
衛生盲版	1", 1 1/2", 2", 2 1/2", 3", 4"
感溫棒	304 SS、316 SS 長度：50 mm 以上 (不含螺紋) 可客製化直徑：6.35、8、9.5、10、12 mm
毛細管	護套：304 SS、PVC，無長度：0.2 M ... 20 M
殼／框	304 SS
錶窗	玻璃、壓克力
面板	鋁合金白色上的黑色刻度
指針	黑色鋁合金
錶殼充填液	不含、甘油、矽油
環境溫度	-20℃ ... 70℃
開關接點	類型：香蕉式連接器、後端電纜出口、電纜插座功能：單觸點 N.O.、單觸點 N.C.、雙觸點 N.O. + N.C. 版本：簧片接觸調節旋鈕：無、塑膠旋鈕帶壓克力窗口、金屬旋鈕帶玻璃窗口
電氣接點規格	額定工作電壓：250 V（最大值）最大開關功率：30 W ~ 50 VA (Max.) 開機電流：1.0 A (最大值) 關機電流：1.0 A (最大值) 連續電流：0.6 A (最大值)
配件 (選購)	套管、拖曳指針、墊片、訊號輸出 PT100
IP 等級	IP65
