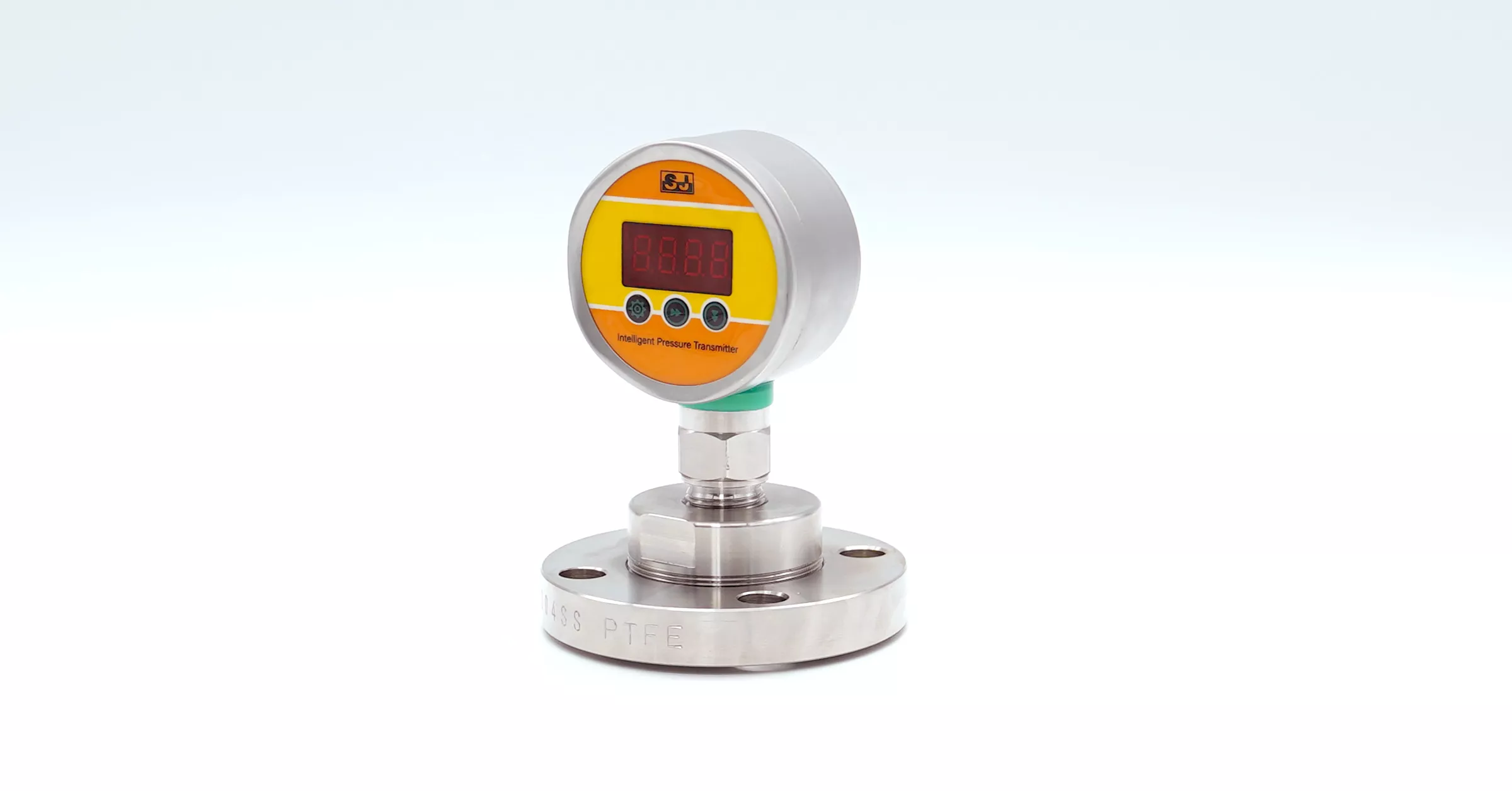

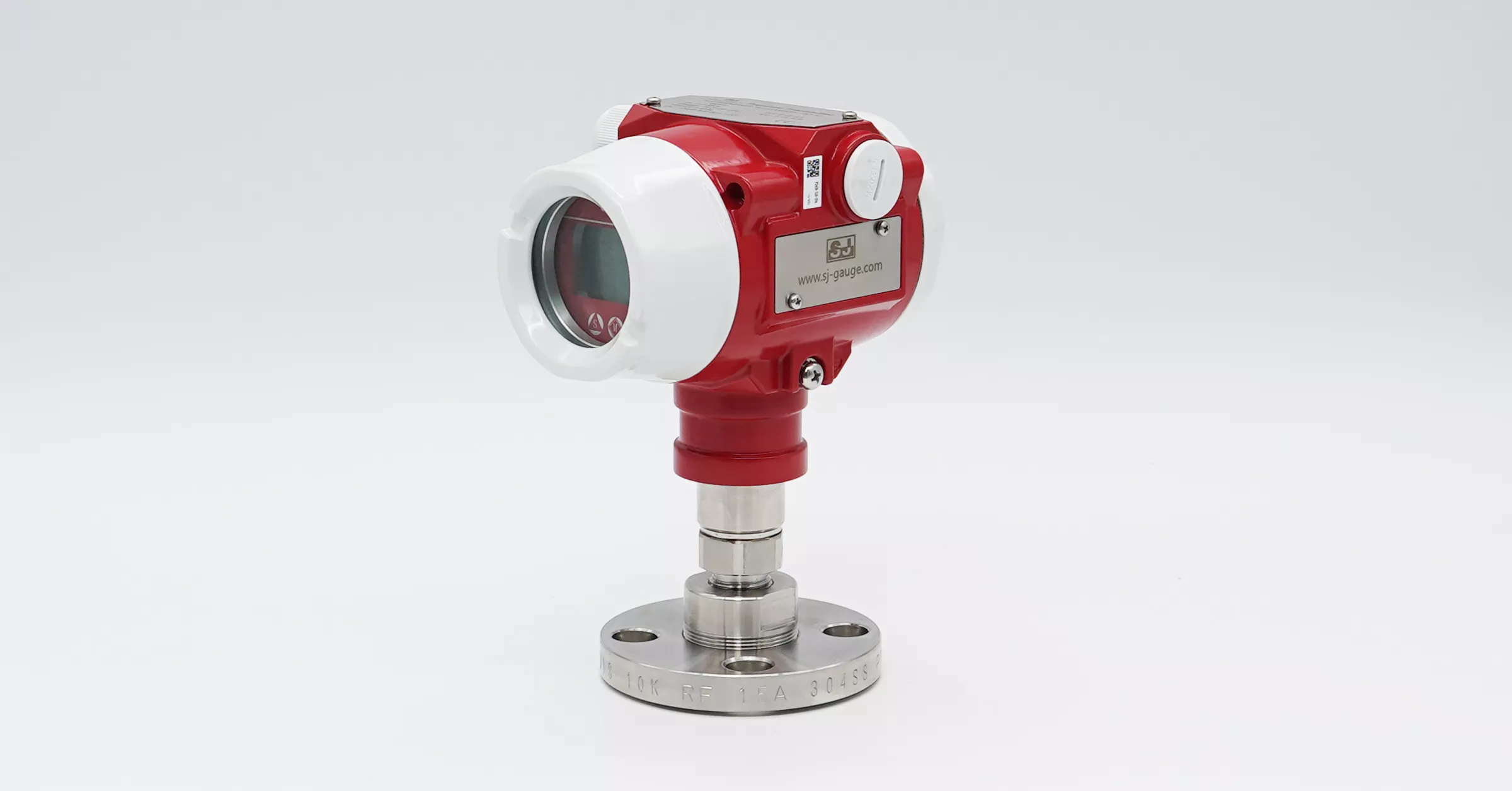

單法蘭隔膜－鎖牙型
型號：DIF-DSR
商品簡述：
- 用於高溫、汙水、結晶等剛性工作環境和腐蝕性流體
- 多種材質的隔膜，可依據需求與不同儀器組裝
- 量測易堵塞的介質時，可加選清洗孔，方便清理
- 可作為替代品，其規格與WIKA 990.12相似
- 完善售後服務 / 可彈性化客製 / 品質嚴格把關 / 一年產品保固
- 圖片僅供參考；實際產品將依據您的客製化規格而定
- 延伸閱讀：為什麼壓力計要加裝隔膜？
檔案下載
產品規格
※詳細規格或操作方式請參閱上方「檔案下載」。
左右尚有資訊
| 法蘭規格 | ANSI/ASME B16.5、JIS、DIN 2527 |
|---|---|
| 標稱直徑 | 1/2"、3/4"、1"、1 1/4"、1 1/2" |
| 上部連接 | 1/4、3/8、1/2 PT、G、NPT、M |
| 測量範圍－金屬膜片 | 壓力計： 1/2"、3/4"：0 … 4 bar 至 0 … 40 bar 1"、1 1/4"：-1 ... 5 bar、0 … 4 bar 至 0 … 40 bar 1 1/2"：-1 ... 3 bar、0... 2.5 bar 至 0 … 40 bar 壓力傳送器： 1/2"、3/4"：0 … 0.6 bar 至 0 … 40 bar 1"、1 1/4"：-1 ... 1.5 bar、0 … 0.4 bar 至 0 … 40 bar 1 1/2"：-1 ... 0.6 bar、0 ... 0.25 bar 至 0 … 40 bar 及其他對應單位之正壓、負壓或連成 |
| 測量範圍－PTFE膜片 | 壓力計： 1/2"、3/4"：0 … 2.5 bar 至 0 … 40 bar 1"、1 1/4"：-1 ... 3 bar、0 … 1.6 bar 至 0 … 40 bar 1 1/2"：-1 ... 1.5 bar、0... 0.6 bar 至 0 … 40 bar 壓力傳送器： 1/2"、3/4"：0 … 0.4 bar 至 0 … 40 bar 1"、1 1/4"：-1 ... 0.6 bar、0 … 0.25 bar 至 0 … 40 bar 1 1/2"：-1 ... 0.6 bar、0 ... 0.1 bar 至 0 … 40 bar 及其他對應單位之正壓、負壓或連成 |
| 隔膜材質 | 本體 ： 304 不鏽鋼（304 SS）、316 不鏽鋼（316 SS）、316L 不鏽鋼（316L SS）、雙相不鏽鋼（Duplex SS）、 哈氏合金（Hastelloy Alloy）、鉭（Tantalum）、鈦（Titanium）、蒙乃爾 400 合金（Monel 400 Alloy）、鎳 200（Nickel 200） 膜片 ： 316L 不鏽鋼（316L SS）、哈氏合金（Hastelloy Alloy）、鉭（Tantalum）、鈦（Titanium）、蒙乃爾 400 合金（Monel 400 Alloy）、鎳 200（Nickel 200）、矽膠（Silicone）、Viton（Viton®）、聚四氟乙烯（PTFE）、316L+聚四氟乙烯噴塗（316L+PTFE Coating） |
| 介質溫度 | 0℃ ... 80℃、81℃ ... 200℃、201℃ ... 400℃ |
| 其他 | 全週焊、清洗孔、噴塗（PTFE 或 PFA）、內襯（金屬 或 PTFE）、導管、散熱管 |
